拖把杆与清洁头连接固定支架结构

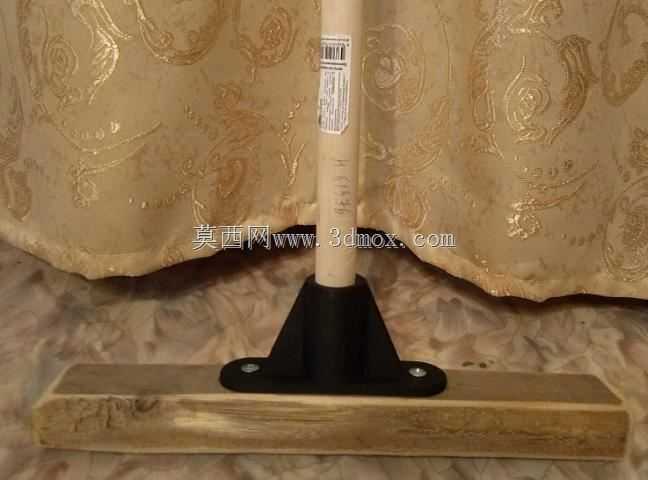

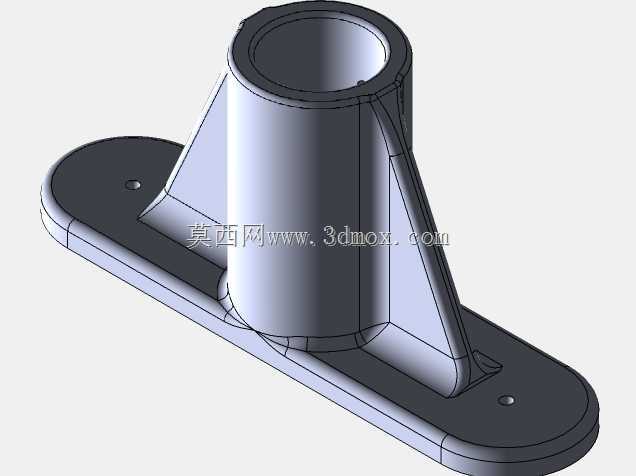

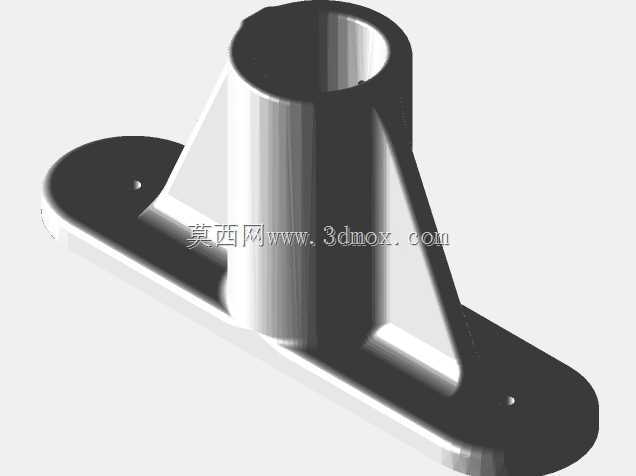

日常清洁作业场景中，拖把杆与拖头的连接可靠性直接决定工具使用寿命与操作手感，这款连接固定支架正是针对传统拖把连接易松动、杆头易脱落的痛点设计的结构件。从实际使用场景来看，该结构适配商用保洁、家庭日常清洁、物业公共区域清扫等多类场景，无论是搭配棉质拖头、胶棉拖头还是刮水式拖头，都能通过稳定的连接结构传递操作力矩，避免清洁过程中杆头晃动、偏转影响作业效率。从功能特性上看，该支架采用三角加强筋结构，在杆体插接位置做了渐变过渡的壁厚设计，既保证杆体插入后的同轴度，又能在拖把头左右施力、前后推拉的多向受力状态下分散应力，避免连接处出现应力集中导致的断裂问题。支架底部设置两个对称的安装孔位，可通过自攻螺丝或抽芯铆钉与拖头的木质、塑料基材完成固定，孔位周边做了局部沉台设计，安装后螺丝头部不会突出平面，避免清洁过程中螺丝刮擦地面造成损伤。设计过程中优先考虑了安装边界的适配性，支架上部的杆体插接腔内径适配市面主流的22mm-25mm直径金属、木质拖把杆，插接深度预留了足够的配合长度，既可以通过过盈配合实现初步固定，也可在侧壁加装顶丝进一步锁死，适配不同用户的组装习惯。底部安装面做了微弧处理，能够贴合不同厚度的平板拖头上表面，无需额外加工找平即可完成贴合安装，降低组装环节的加工成本。从受力维度分析，日常拖地过程中连接部位需要承受推拉的水平力、按压的垂直力以及转向时的扭转力矩，这款支架的三角加强筋从插接根部延伸至底部安装面两侧，将三个方向的受力均匀传导至整个拖头安装面，避免局部受力过大导致的支架开裂。同时支架的边角全部做了圆角过渡处理，没有尖锐棱角，组装和使用过程中不会划伤操作人员，也不会勾挂拖布纤维造成拖布损坏。实际装配时，无需复杂的专用工具，仅需常规螺丝刀即可完成整个支架与拖头、杆体的组装，后期维护更换时也能快速拆卸，降低工具的全生命周期使用成本。针对潮湿的使用环境，该结构的壁厚设计预留了足够的腐蚀余量，即便采用常规的PP塑料或喷塑金属材质加工，也能在长期沾水的使用场景下保持结构强度，不会出现短期内锈蚀、老化断裂的问题。
