铝制五金件钣金展开成型辅助工装

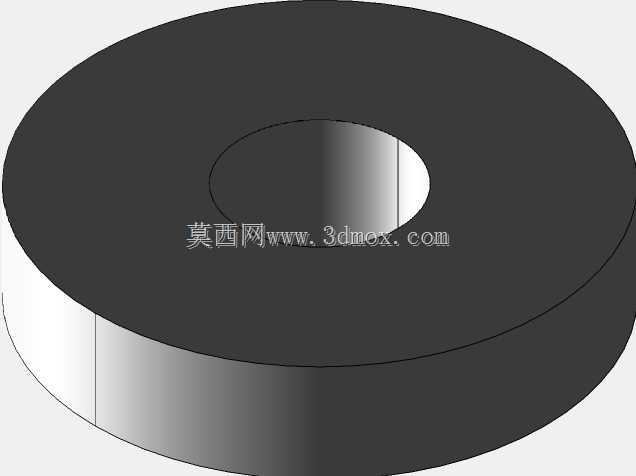

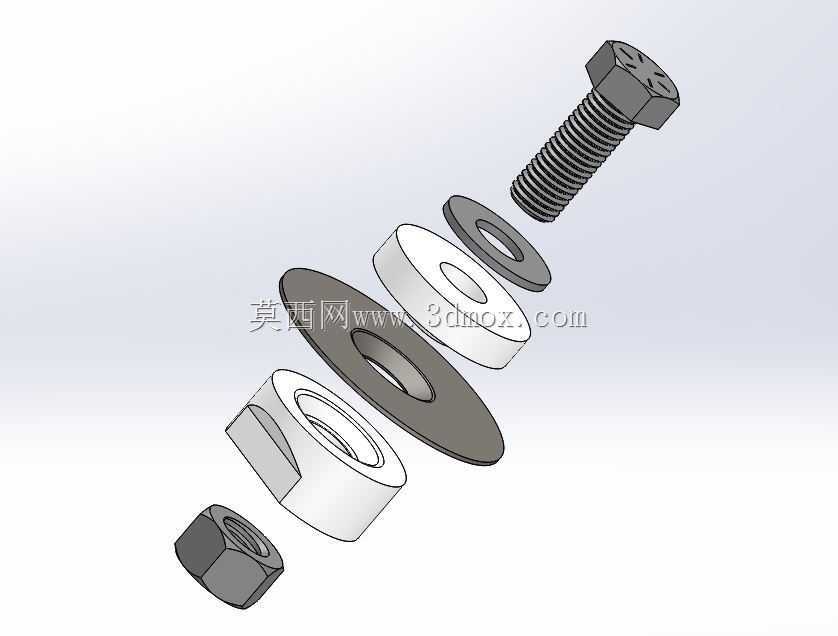

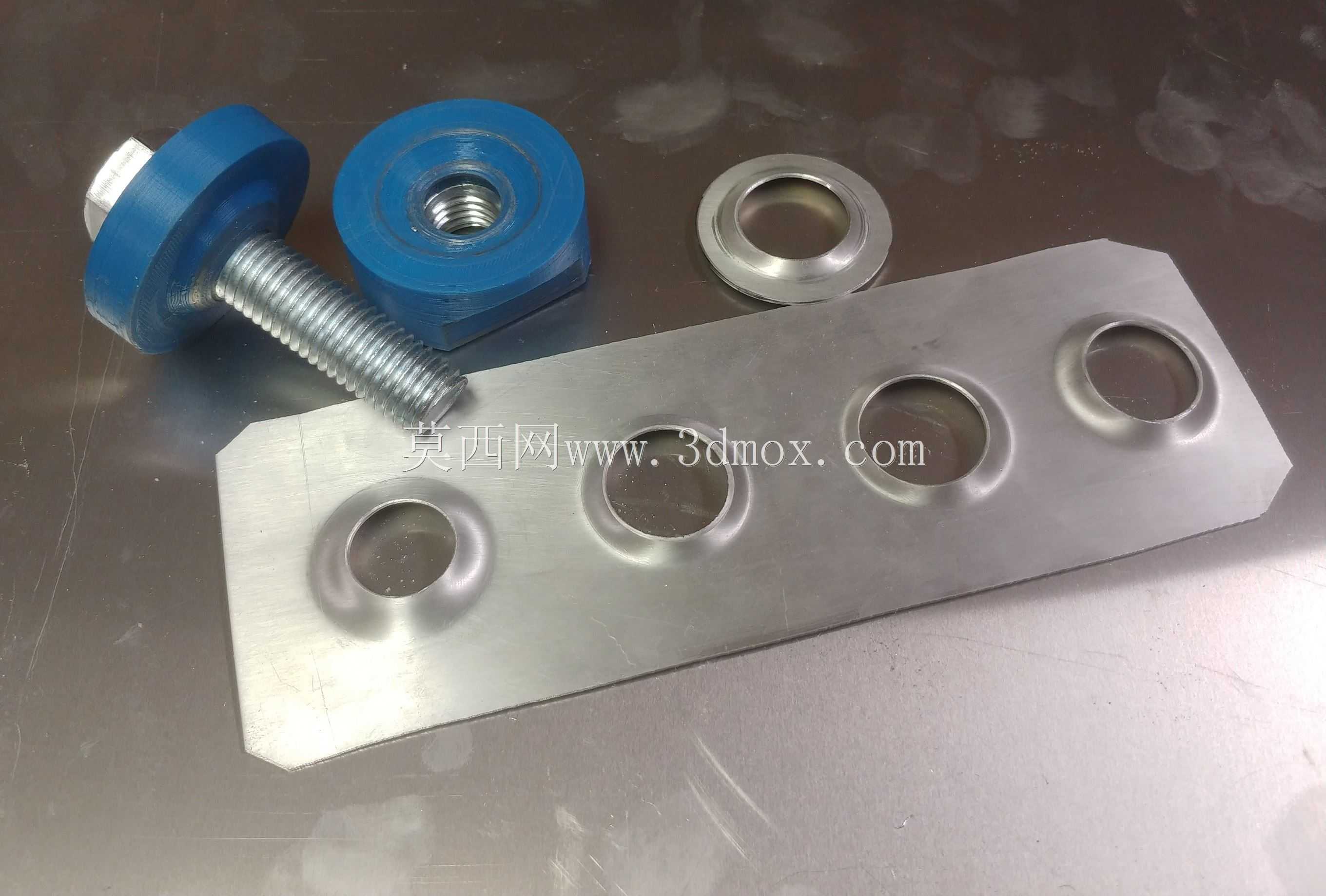

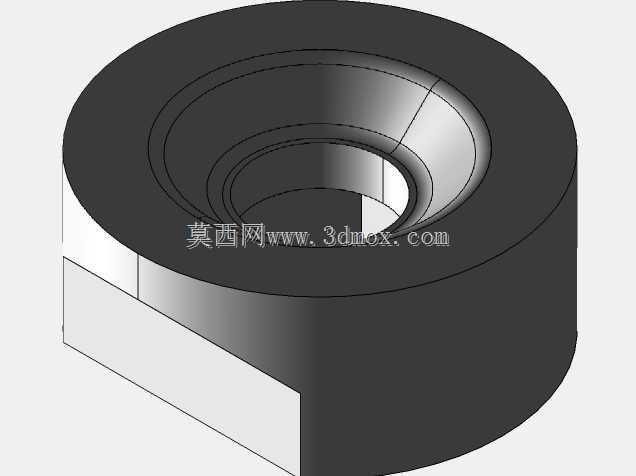

在薄板钣金加工的小批量试制、维修场景中，铝制薄板的沉孔、压铆成型一直是容易出现加工偏差的环节，常规冲压设备受限于模具成本、装夹效率，很难适配零散的多规格孔位加工需求，这套辅助工装正是针对这类场景设计的手动成型工具。整套工装包含带定位凸台的蓝色成型压块、配套金属衬环、带四个成型孔位的基准垫板，以及配套的锁紧螺栓组件，使用时无需大型冲压设备，仅通过普通扳手锁紧螺栓即可完成薄板的沉台拉伸成型。从结构设计来看，基准垫板采用平直不锈钢板材加工，四个成型孔位的同轴度、孔边倒角都经过精密处理，每个孔位对应标准英制紧固件的安装尺寸，成型压块的凸台直径与垫板孔位采用间隙配合，压合时能保证薄板材料均匀流动，避免出现铝件拉伸开裂、起皱的问题。金属衬环的作用是分散压合时的压力，避免蓝色压块直接接触金属垫板造成磨损，同时保证压合行程的一致性，每次压合的沉台深度误差可控制在0.1mm以内，完全满足五金件装配的平面度要求。这套工装的安装边界十分灵活，不需要固定在专用工作台上，作业时仅需要保证垫板放置平面水平即可，压块与螺栓采用分体式设计，可根据不同的孔位规格更换对应尺寸的压头，适配0.8mm到2mm厚度的铝制薄板加工。在实际钣金展开作业中，完成薄板下料、孔位粗加工后，即可使用这套工装逐个完成沉台成型，相比传统的敲制、简易模具压合，成型后的孔位同轴度更高，后续安装螺栓、螺母时不会出现偏斜、贴合不严的问题，尤其适合非标设备钣金外壳、定制五金支架的小批量加工场景，能有效降低试制阶段的模具投入成本，同时减少钣金件的二次修整工作量。设计时特意将压块主体采用耐磨非金属材料制作，压合过程中不会划伤铝板表面的氧化层或涂装层，成型后的工件表面无压痕、无磕碰伤，不需要额外的表面修整工序，配套的螺栓采用标准英制规格，损坏后可直接采购标准件替换，降低了工装的后期维护成本。
