ULA火箭船尾支撑连接支架结构设计

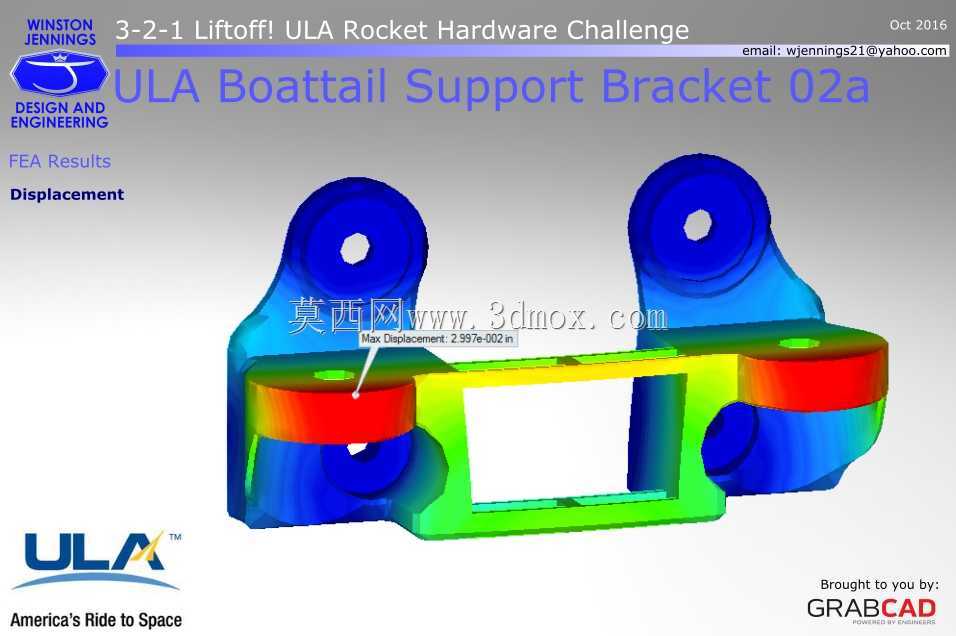

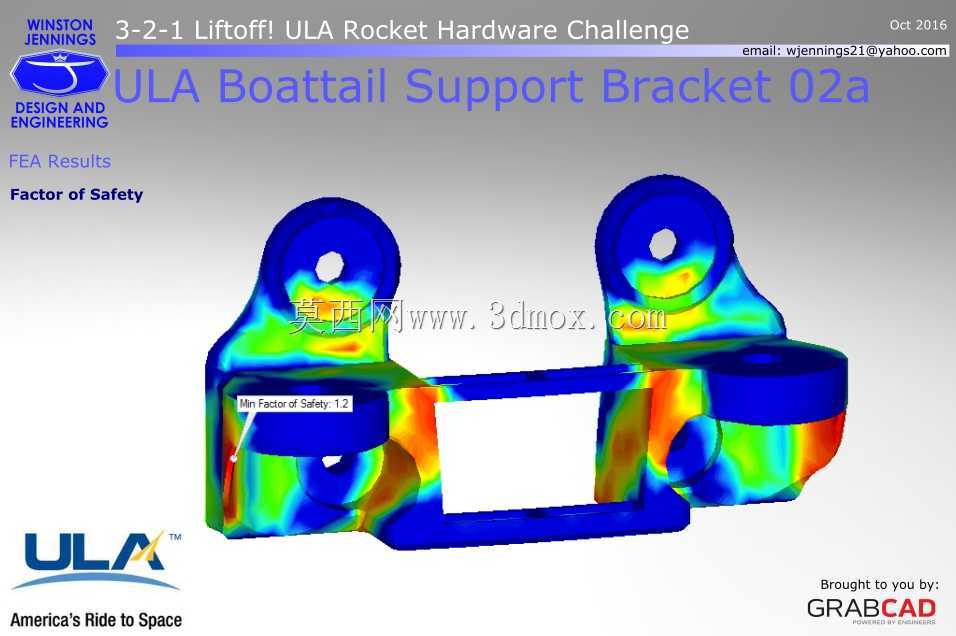

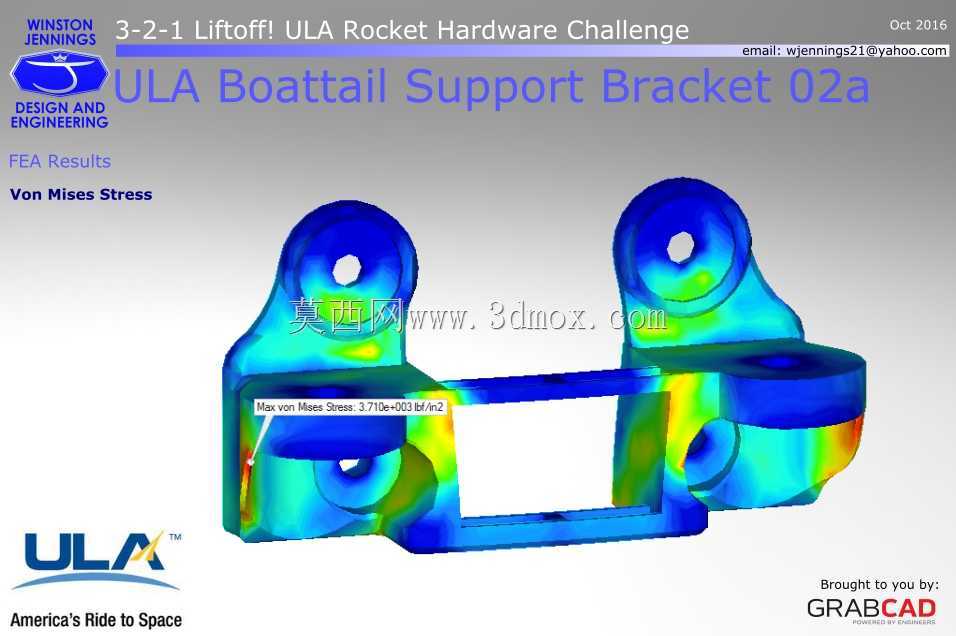

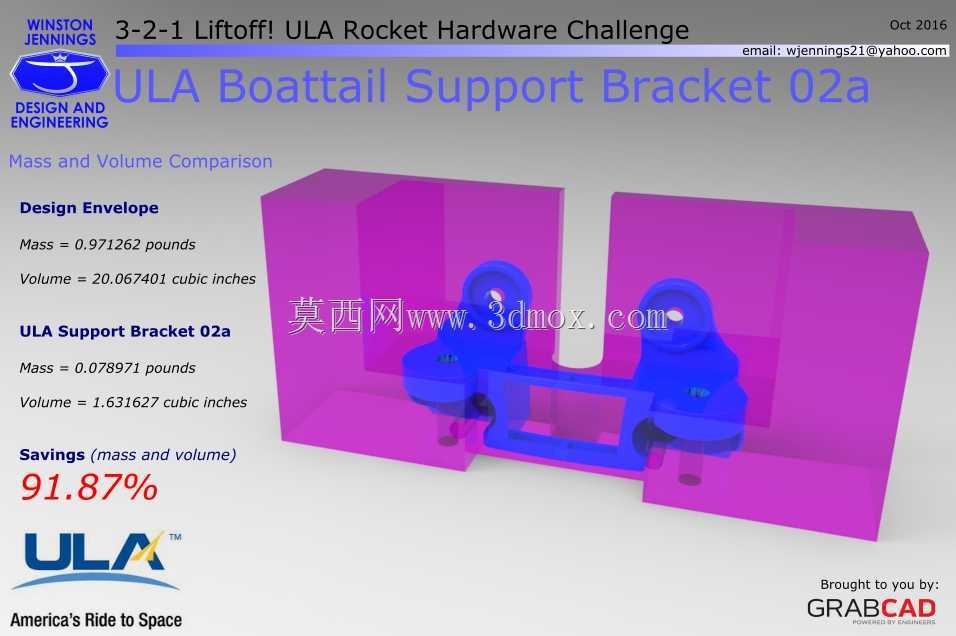

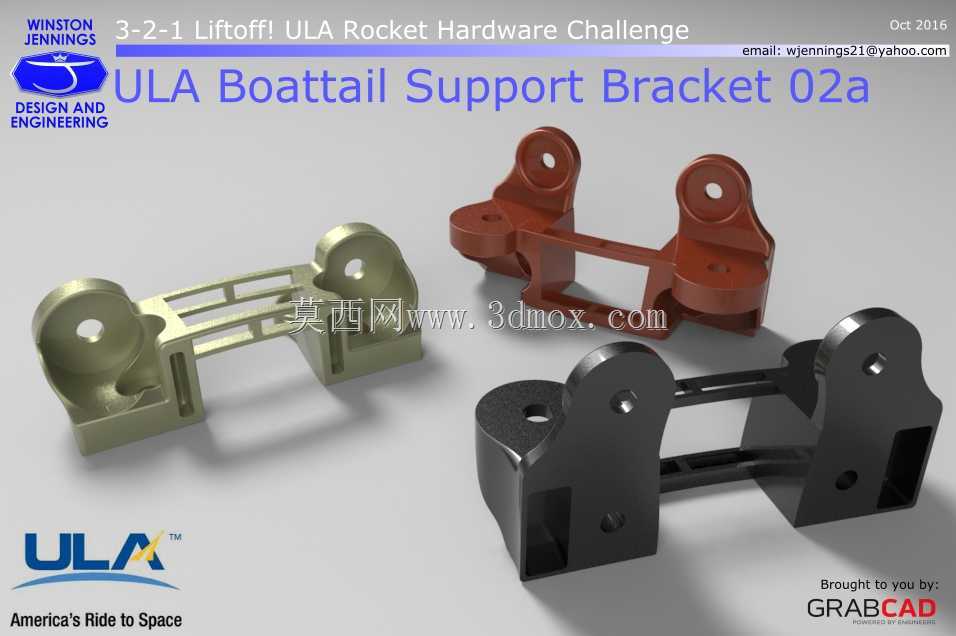

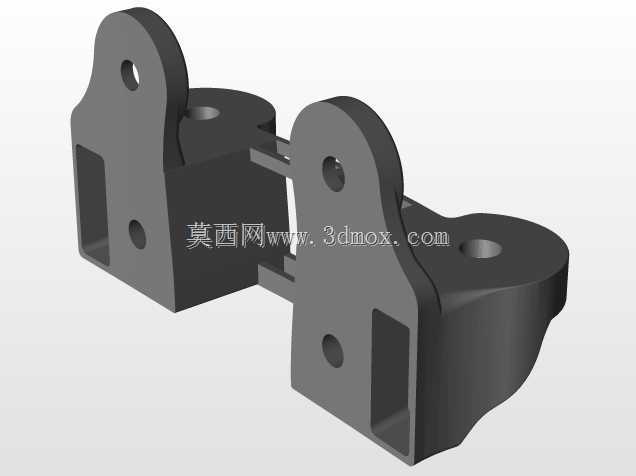

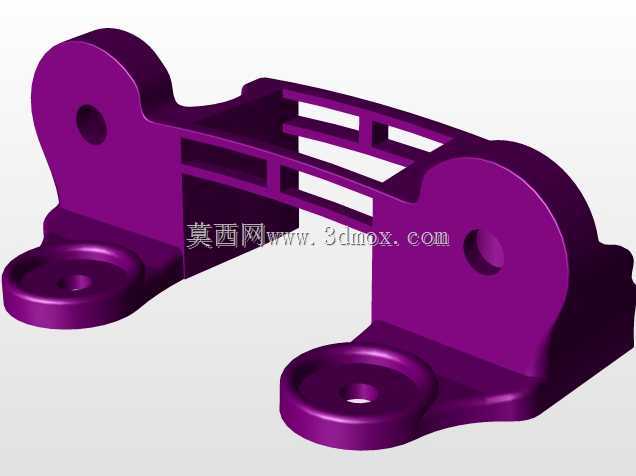

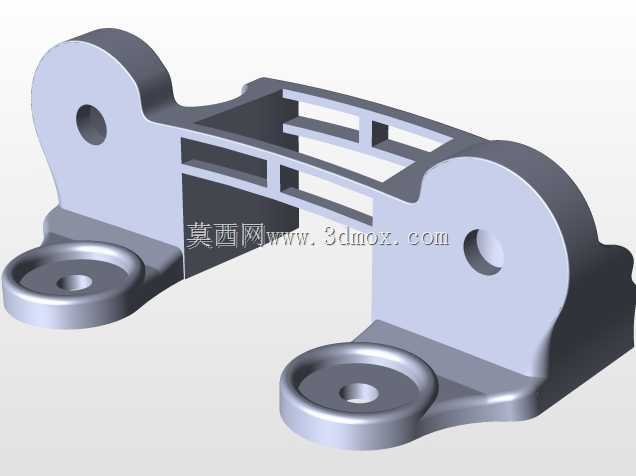

该支撑支架应用于运载火箭船尾段的部段连接场景，承担箭体尾部外侧组件与主承力舱段的载荷传递作用，在火箭飞行的主动段、跨音速段及级间分离阶段，需承受气动剪切力、发动机振动载荷以及部段装配带来的预紧应力，是船尾段结构中分散集中载荷、保障附属组件安装稳定性的关键连接构件。从功能特性来看，支架采用双侧对称耳片加中间镂空连接梁的构型，两侧耳片设置同轴安装孔，用于与待支撑组件的铰接点位配合，实现组件的定位与转动自由度约束；底部的安装基面设置多组沉头固定孔，可通过紧固件与船尾段的主承力壁板贴合固定，基面与壁板的贴合面设计有0.2mm的平面度公差要求，避免装配时出现应力集中导致的支架变形。中间连接梁采用格栅式镂空结构，在保证整体抗弯、抗扭刚度满足载荷要求的前提下，尽可能去除非承力区域的材料冗余，适配箭体结构对零部件轻量化的严苛要求，镂空区域的过渡位置全部采用圆角过渡处理，避免飞行过程中振动载荷引发的应力疲劳开裂。设计过程中优先匹配箭体尾部的安装边界，两侧耳片的孔位中心距严格适配待支撑组件的安装接口尺寸，耳片的厚度根据孔壁挤压强度计算结果确定，确保在极限载荷下孔位不会出现塑性变形；支架整体的外轮廓尺寸完全避让船尾段的周边管路、线缆敷设路径，不会与相邻部段的组件产生装配干涉。材料选用方面适配耐高温、低出气率的树脂基复合材质，可耐受火箭发动机工作时的尾部热辐射温度，同时满足太空环境下的材料性能稳定性要求，不会在真空环境下释放多余物质影响箭上敏感元件。安装时需先通过基面的定位销孔完成支架与舱壁的初定位，再按对角顺序逐步拧紧固定紧固件，保证基面受力均匀，铰接孔位装配后需检查配合件的转动灵活性，避免过约束导致的附加载荷传递到主舱段结构上。
