嵌套环式木质机械传动摆件结构

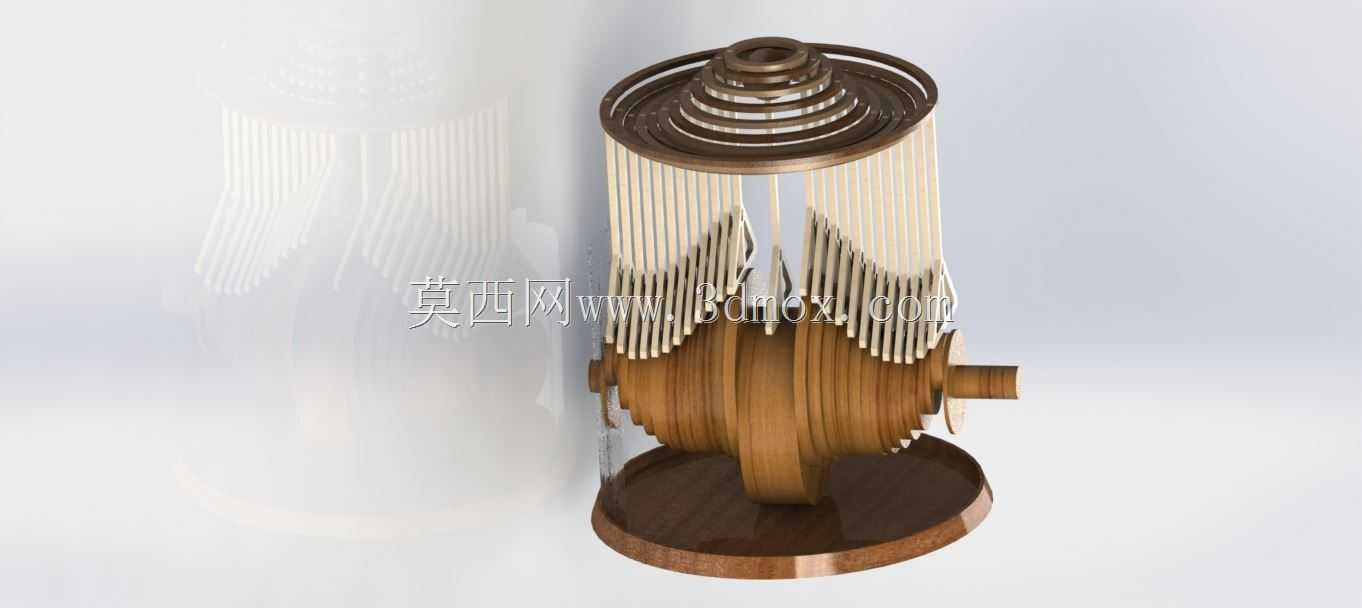

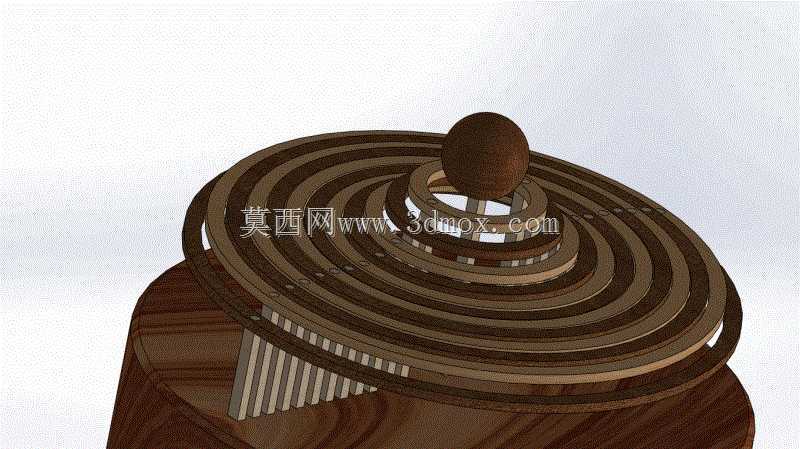

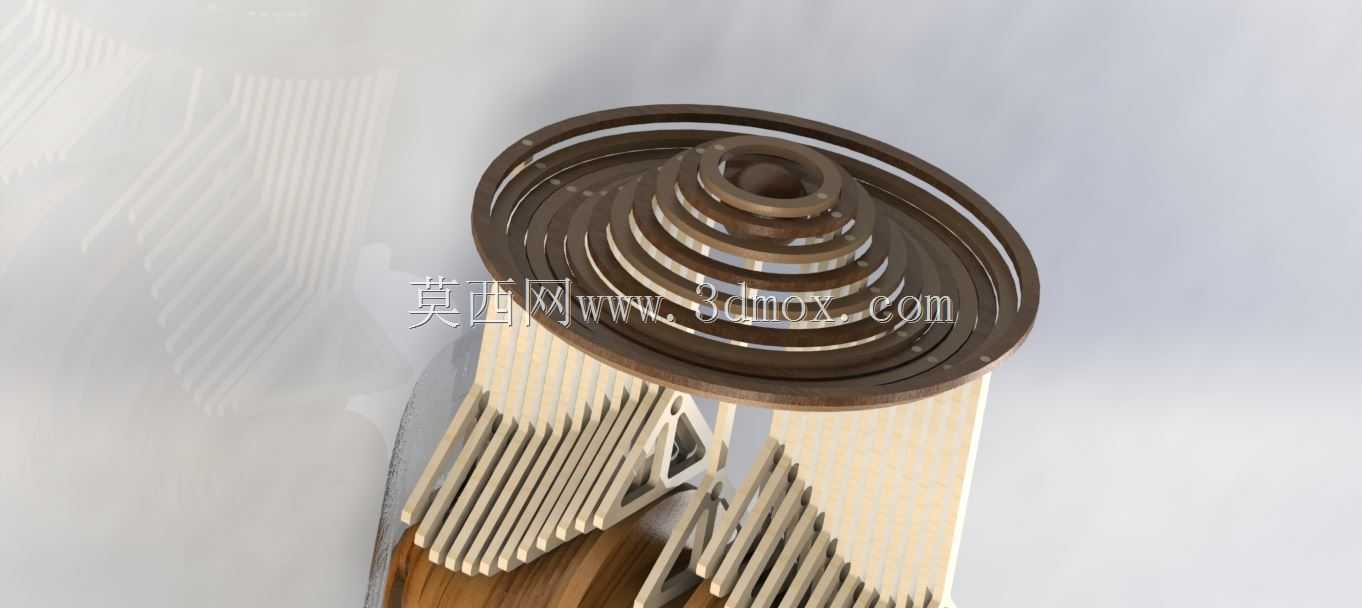

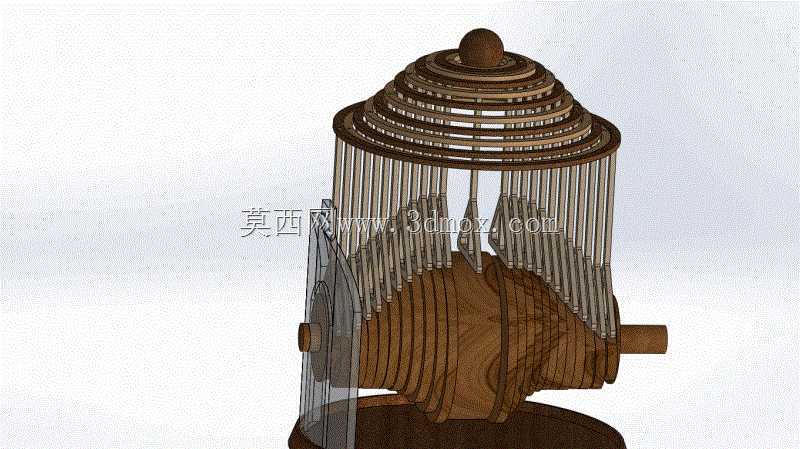

这款嵌套环式木质传动结构，常应用于创意工艺展示、机械原理科普场景，也可作为桌面动态装饰摆件，通过纯机械结构实现多层嵌套环的同步差动转动，顶部球体随环组运动保持相对居中的动态效果，无需额外电控部件，完全依靠机械配合实现连贯的动态展示效果。设计初期先确定核心运动逻辑，以中心立柱为支撑基准，每层嵌套环通过独立的拨叉结构与底部的传动齿组连接，不同环组的传动比经过反复调校，确保转动过程中各环不会出现干涉卡滞，同时让顶部球体的运动轨迹平缓顺滑，不会出现突兀的跳动。结构的支撑底座采用实心木质结构，既承担整个装置的配重作用，避免运行过程中出现重心偏移倾倒，也将底部的传动齿组完全收纳在内，保证外观的整体性。各层嵌套环采用分层等距设计，相邻环之间预留0.3mm的活动间隙，既保证转动时的顺畅度，也避免间隙过大出现的松垮晃动，环体的截面做了圆弧倒角处理，既提升木质构件的触感，也减少转动过程中的摩擦阻力。顶部球体采用嵌入式定位，与最内层环的支撑爪做间隙配合，球体可在支撑爪内自由转动，随环组的差动运动始终保持重心稳定，不会从支撑结构上脱落。安装时仅需将底部传动组与中心立柱对齐压合，再逐层套入嵌套环，最后卡入顶部球体即可完成装配，整体结构的最大外缘由最外层环的直径决定，放置时仅需预留大于最外层环直径10mm的平面空间，即可保证装置运行时不会与周边物体发生碰撞。底部的传动输入可通过手动拨杆或者外接低速微型驱动实现，手动驱动时仅需很小的拨动力即可带动整套环组运转，适合作为科普教具展示机械差动传动的原理，也可作为工艺摆件放置于展厅、桌面，通过连贯的机械运动展现结构设计的巧思。
