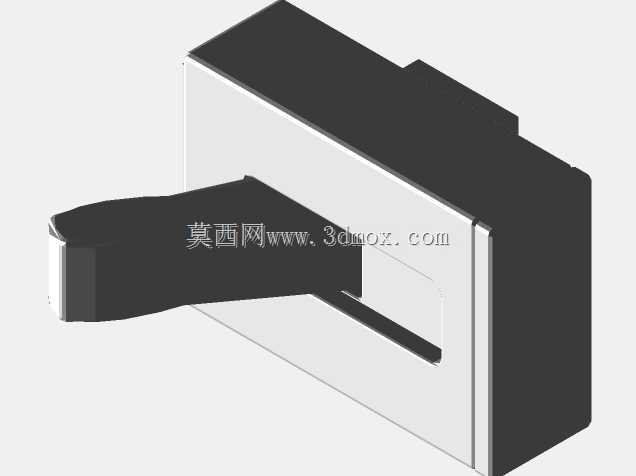

塑料拨动装置总成结构设计方案

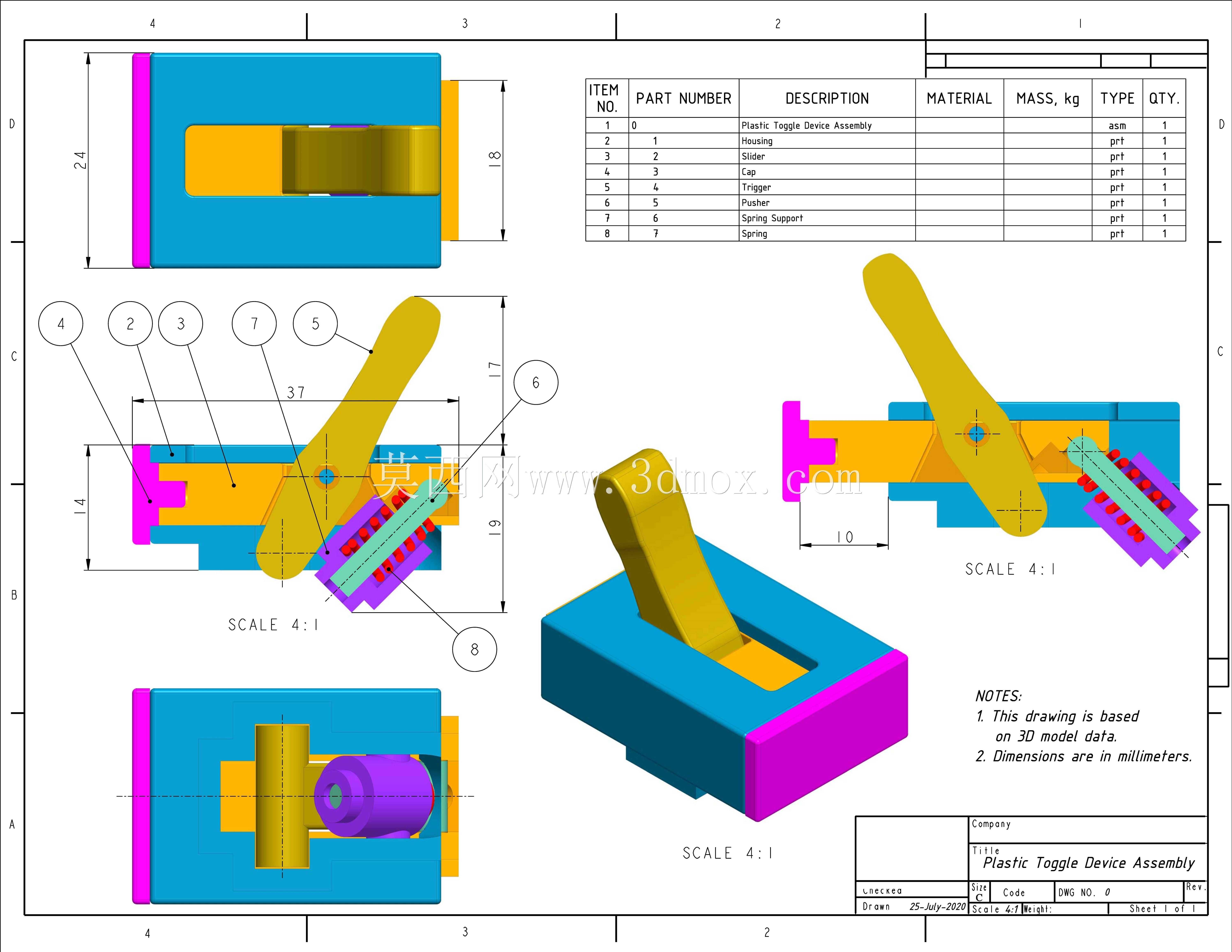

这款塑料拨动装置总成，多应用于小型消费电子壳体锁止、便携设备舱门开合控制、小型塑料壳体卡扣连接场景，依靠拨杆的摆动行程实现内部锁止件的位移，完成卡合与释放的动作切换，替代传统螺丝连接实现无工具快速拆装，在小型塑料结构件的快拆设计中应用十分广泛。从结构设计逻辑来看，整个装置采用全塑料材质搭配内置弹性复位件，底座为带安装限位凸台的盒式结构，预留的安装边界可直接嵌入对应壳体的预留安装槽内，底座侧边的定位凸缘可与安装槽侧壁的卡槽配合，无需额外紧固件即可完成自身固定，避免装配时额外增加连接工序。拨杆采用带圆弧过渡的长柄造型，握持接触区域做了加宽处理，拨动时的受力面更贴合手指施力角度，操作时的力反馈清晰，拨杆的转动支点设置在底座中部的支撑柱上，转动行程经过限位结构约束，避免过度拨动造成结构断裂，摆动角度控制在合理操作区间内，既保证锁止件的位移量足够完成卡合脱开，也不会因行程过大导致弹性件超出形变极限。内部的锁止滑块与拨杆通过斜面传动配合，拨杆摆动时通过接触面的斜度将摆动力转化为滑块的直线位移，滑块端部的卡舌可伸出底座侧边的开口，卡入对应配合件的卡槽内完成锁止，复位弹性件布置在滑块尾部的安装槽内，为滑块提供持续的复位推力，当拨杆回到初始位置时，滑块自动伸出保持锁止状态。整套结构的外形尺寸紧凑，整体安装占用空间小，各部件的分型面都做了适配注塑生产的拔模角度设计，没有倒扣结构导致的模具加工难点，装配时可依次将弹性件、滑块装入底座槽内，再压入拨杆转轴即可完成组装，工序简单适合批量生产。在实际选型应用时，可根据安装位的空间尺寸调整底座的长宽参数，拨杆的长度也可根据操作空间的大小做适配修改，滑块的卡合行程可根据配合件的卡槽深度调整，保证卡合后的连接强度满足使用要求，避免出现松脱晃动的问题。
