仿真飞翼结构RC遥控鹰航模设计

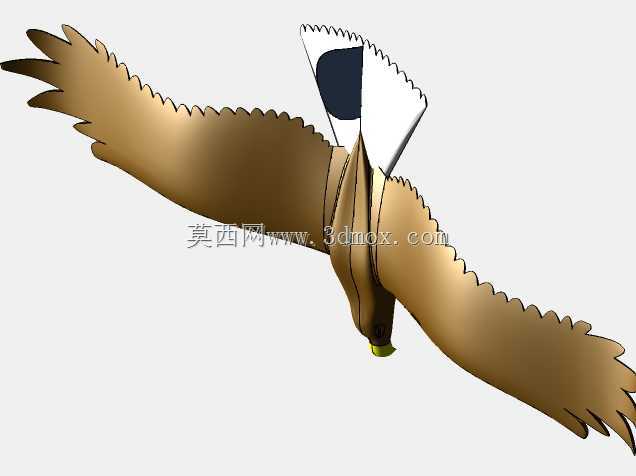

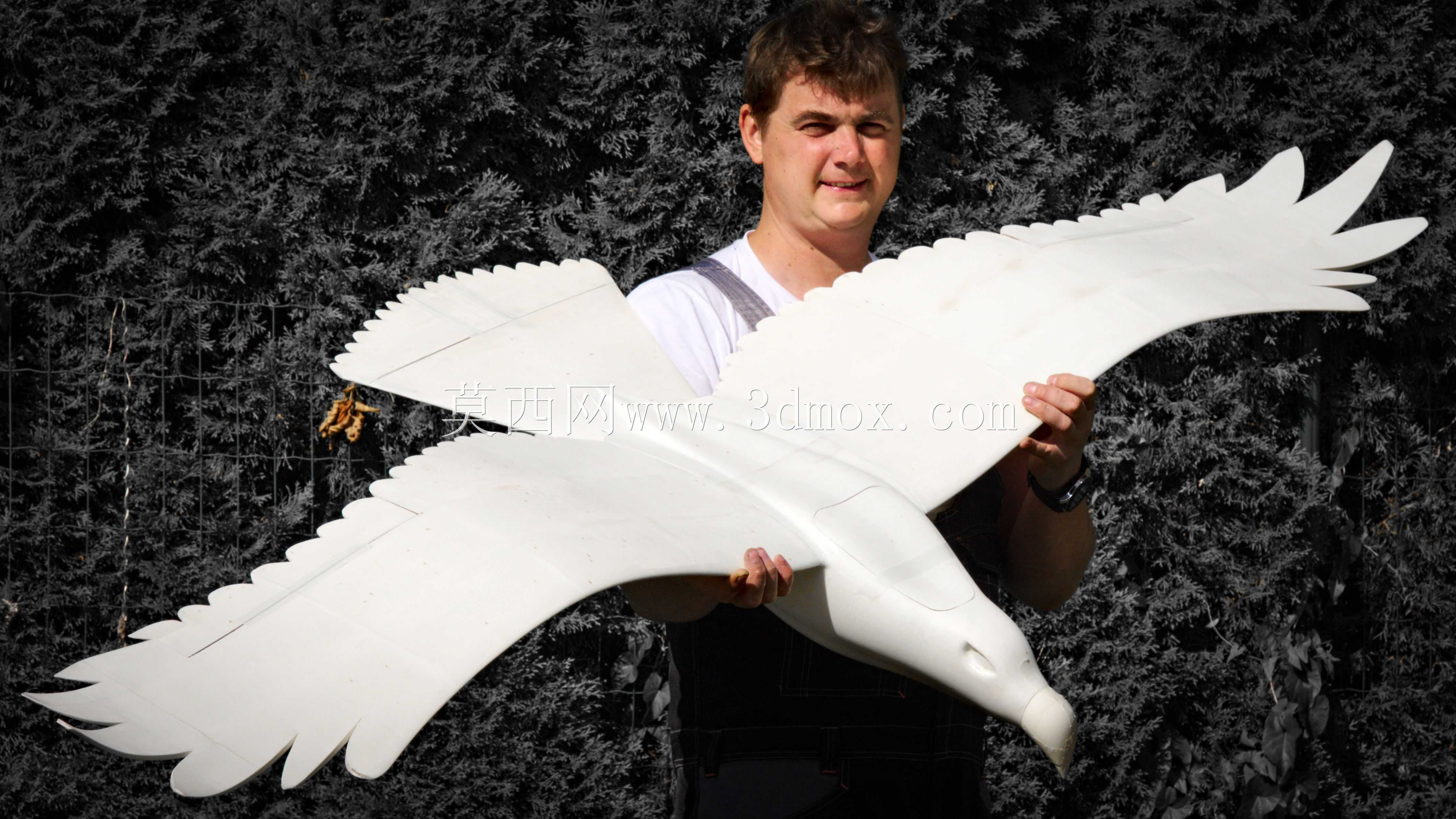

这款仿生鹰造型的遥控航模，在结构设计上兼顾了飞行性能与外观拟真度，机身主体采用一体化流线型曲面设计，完全参照真实鹰类的躯体轮廓做曲率优化，头部做收窄处理降低飞行时的正面风阻，躯体中段预留了航电设备的安装腔体，可容纳遥控接收机、舵机、动力电池等核心组件，腔体边缘设计有卡扣式安装位，无需额外粘接即可完成航电固定，同时预留了走线槽避免线路干涉舵面动作。机翼部分采用分段式翼型设计，翼展比例完全匹配真实猛禽的翼身比，翼根处做加厚处理提升结构强度，翼尖做渐薄收边并模拟真实鹰翼的羽毛分瓣轮廓，既能够在飞行时减少翼尖涡流带来的升力损失，也能在外观上实现高度拟真的效果，机翼与机身采用快拆式插接结构，插接处设计有定位销与防松卡扣，日常收纳时可快速拆分机翼减少存放占用空间，飞行组装时无需工具即可完成对接，且插接间隙控制在0.2mm以内，避免飞行过程中出现机翼晃动影响飞行姿态。尾翼部分整合了升降与方向控制舵面，舵面转轴处采用嵌入式合页结构，转动间隙控制在0.1mm级别，舵机摇臂与舵面采用球头连杆连接，可灵活调整舵量大小适配不同飞行习惯的操控需求。制作工艺上，机身与机翼的曲面壳体部分适配3D打印成型工艺，壁厚统一设置为1.5mm，在保证结构强度的同时尽可能降低整机重量，内部的支撑骨架、翼梁等受力部件适配数控激光切割工艺，可采用轻木或者胶合板制作，既能够降低整机重量，也能提升机翼的抗扭抗弯性能，避免大机动飞行时机翼出现形变。实际应用场景中，这款航模可作为遥控飞行爱好者的DIY制作项目，也可用于航模科普教学场景，帮助学习者理解仿生飞行器的翼型设计原理、舵面控制逻辑，其拟真的外观在户外飞行时能够达到以假乱真的效果，相较于常规固定翼航模更具观赏性。整机装配完成后重心位置设计在翼根前缘30%处，符合固定翼航模的常规重心要求，不需要额外调配重即可达到平稳飞行的状态，各舵面的偏转角度预留了足够的调整余量，可根据飞行场地的风力大小调整舵量，在3-5级风的户外环境下也能保持稳定的飞行姿态。
