教学演示用燃气轮机结构三维模型

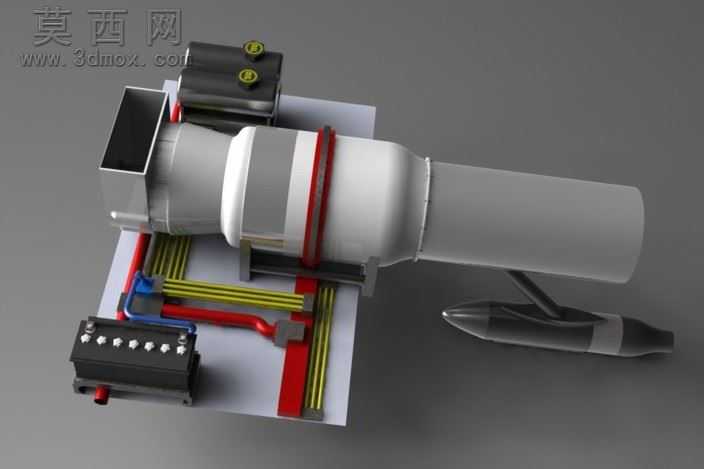

本模型为教学项目用途的燃气轮机结构展示模型，采用三维建模软件完成整体装配设计与效果渲染，完整还原了燃气轮机核心主体与配套附属组件的布局关系。建模过程中首先梳理燃气轮机的核心工作逻辑，以气流流通路径为核心搭建主体结构：从进气端的方形进气道开始，依次完成压气机段、燃烧室段、涡轮做功段、排气喷管的分段建模，各段壳体采用金属哑光材质渲染，通过红色环形箍带标识段间连接位置，清晰区分不同功能舱段的边界。附属组件部分完整还原了配套的电控模块、管路走线布局：左侧黑色电控单元表面排布接线端子，通过红、蓝、黄三色管路分别对应燃油输送、冷却介质、控制信号的不同通路，管路沿安装基板排布，走线逻辑清晰，还原了真实动力装置的管线布置规范；旁侧的黑色储液模块带有液位标识，还原了附属储液单元的外观特征。模型整体搭载于平整安装基板上，旁侧附带模拟外挂载荷组件，完整呈现燃气轮机作为动力核心的搭载适配形态。作为教学演示模型，设计阶段优先保证结构辨识度，各组件比例协调，材质区分明确，通过不同色彩与表面质感区分金属壳体、橡胶管路、电气元件等不同部件，无需拆解即可直观识别各部分功能定位。模型未做完全的功能化仿真设计，重点突出结构组成与布局关系，适合用于动力类课程的结构认知教学、原理演示场景，可直观展示燃气轮机从进气、压气、燃烧做功到排气的完整流程对应的硬件载体，帮助学习者快速建立燃气轮机的整体结构认知，理解各附属系统与核心主机的配合关系，也可作为动力装置科普展示的数字化演示素材使用。
