航空涡扇发动机剖面结构三维建模

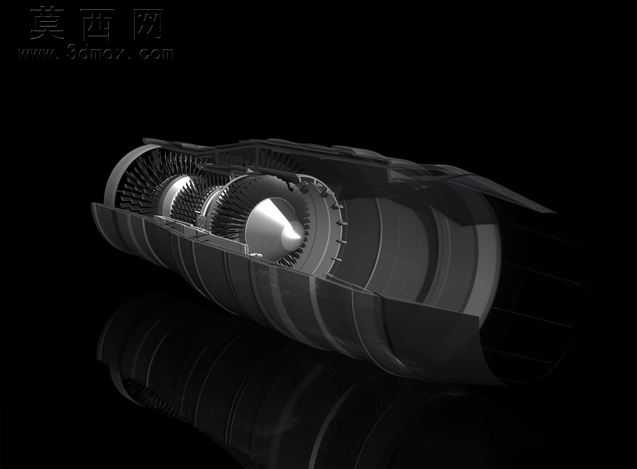

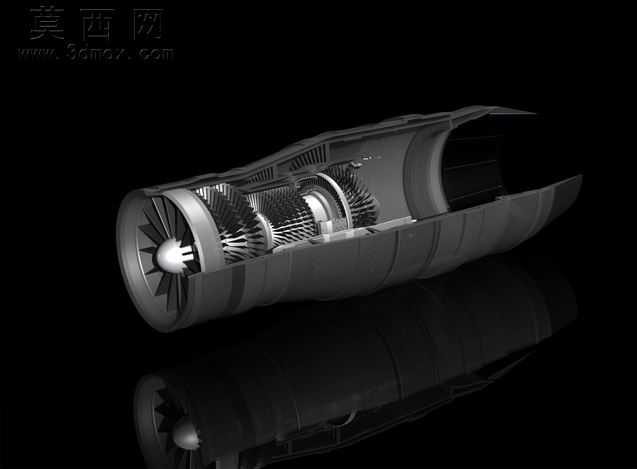

本模型为航空涡扇发动机的全剖面结构三维建模作品，完整还原了大涵道比涡扇发动机从进气道到尾喷口的全部核心构件，建模过程严格遵循航空发动机的真实结构比例，对每一级压气机叶片、涡轮盘、燃烧室、外涵道壳体、轴承支撑结构都做了精细化的几何还原。建模阶段采用参数化建模逻辑，针对叶片类复杂曲面构件，通过曲面放样、阵列驱动的方式完成叶片的均匀排布，保证每一片叶片的翼型曲率、安装角度都符合真实航发叶片的气动设计要求，同时对压气机段的多级叶片做了层级区分，清晰呈现低压压气机、高压压气机的直径变化与叶片密度差异。模型的剖面展示设计经过专门优化，沿发动机轴向做对称剖切处理，既保留了发动机外部壳体的完整轮廓，又完整露出内部的核心流道结构，让观看者可以直观理解外涵道与内涵道的气流走向，以及燃烧室、涡轮段的动力传递路径。材质与渲染阶段，针对不同构件做了差异化的材质分配：叶片与涡轮盘采用高温合金的哑光金属材质，还原航空发动机热端部件的金属质感；壳体部分采用航空铝合金的浅灰金属材质，区分冷端与热端部件的材质差异；内部流道区域做了轻微的暗化处理，突出结构的层次感。渲染采用影棚级布光，通过侧方主光勾勒发动机的圆柱轮廓，顶部补光消除内部结构的暗部死黑，底部添加柔和反光板模拟金属构件的环境反射，最终呈现的渲染图可以清晰看到每一级叶片的细节、燃烧室的腔体结构、以及轴承支撑的连接结构。设计过程中重点还原了涡扇发动机的核心工作逻辑对应的结构特征：进气道的收敛型唇口、风扇段的大直径叶片、外涵道的环形流道、高压压气机的逐级缩径叶片、环形燃烧室的火焰筒结构、高压涡轮与低压涡轮的对转叶片排布、以及尾喷口的收敛调节结构，所有构件的装配关系都符合真实航发的装配逻辑，没有出现结构错位、比例失调的问题，既可以作为航空动力科普的展示模型，也可以作为航空发动机结构学习的参考教具，帮助学习者快速理解涡扇发动机的内部构造与工作原理。
