双体联动扭转弹簧三维结构设计

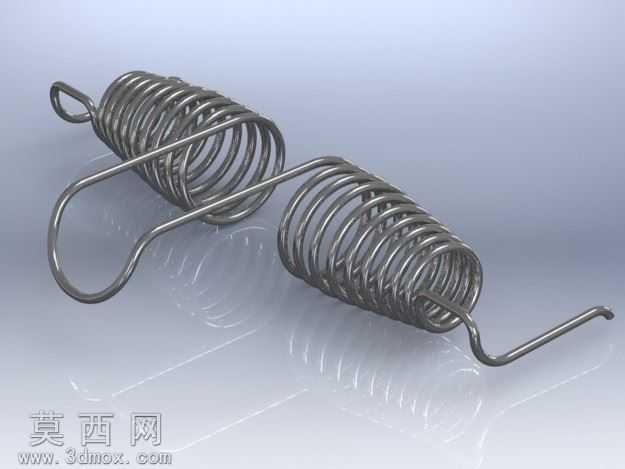

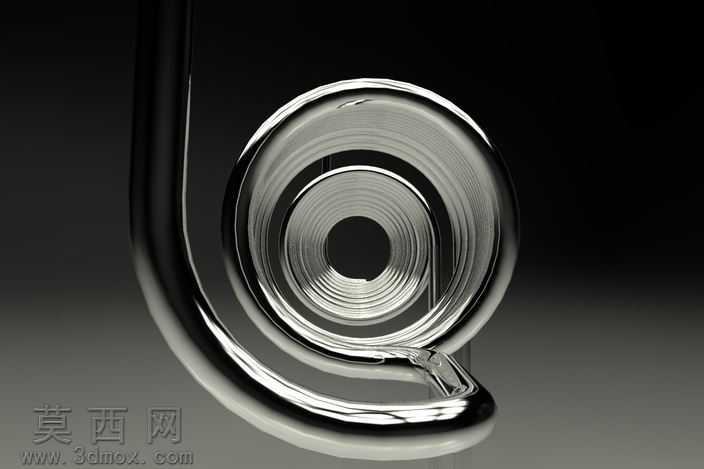

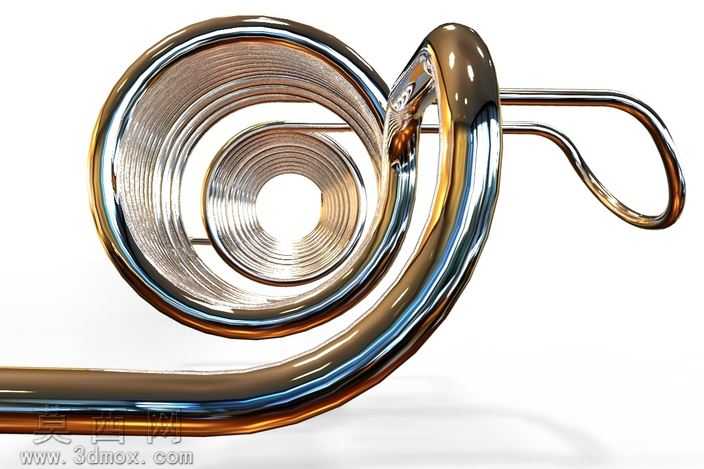

本扭转弹簧模型采用三维参数化建模方式完成整体结构搭建，建模过程中首先依据扭转弹簧的力学特性确定基础参数，包括簧丝直径、弹簧中径、有效圈数、两端扭臂的弯折角度与延伸长度，针对双体联动的特殊结构，先完成单个螺旋弹簧主体的螺旋扫掠特征构建，通过定义螺旋线的螺距、圈数、起始角度保证簧圈排布均匀规整，簧丝截面采用标准圆形轮廓，扫掠过程中严格控制截面与螺旋路径的垂直角度，避免出现簧丝扭曲变形的问题。完成单个弹簧主体建模后，通过空间位置约束定位两个弹簧的相对排布位置，保证两者同轴度偏差控制在合理范围内，再构建中间连接的扭臂结构，通过多段样条曲线与直线段组合定义扭臂的弯折路径，采用圆角过渡处理所有弯折位置，消除应力集中的结构隐患，两端伸出的工作扭臂同样按照实际安装需求设计弯折形态，保证扭臂末端的受力点位置符合使用场景的施力要求。材质设置上选用弹簧钢材质，调整金属材质的反射参数与粗糙度参数，还原金属弹簧表面的哑光金属质感，渲染过程中添加柔和的环境光与定向补光，清晰呈现簧圈之间的间隙结构、扭臂的弯折弧度以及整体的金属光泽效果。设计过程中重点考虑扭转弹簧的变刚度复合曲线特性，通过调整不同圈段的螺距参数匹配变受力场景下的弹力输出需求，两端扭臂的结构形态经过多次迭代调整，保证安装时扭臂能够稳定卡接在对应安装位，受力过程中扭臂不会出现滑脱、偏摆的问题，双体联动的结构设计能够在有限安装空间内提供更大的扭转力矩，同时保证弹力输出的线性度符合使用要求，整体模型结构完整，所有特征参数可编辑，能够直接用于装配验证、力学仿真模拟以及后续的加工生产参考。
