日产1.3升micra发动机气门密封垫圈结构

　　在小排量乘用车进气系统的配气机构布局中，气门垫圈是承担密封、定位与载荷分散功能的核心小尺寸零件，本次呈现的垫圈结构适配1.3升排量micra动力单元的进气端安装场景，直接匹配气缸盖与气门组件的装配边界。从实际装车工况来看，该零件安装于气门杆与气缸盖的配合端面位置，主要作用是填充配合面间的微观加工间隙，阻断进气歧管侧的混合气泄漏通道，同时分散气门往复运动过程中传递到缸盖端面的冲击载荷，避免缸盖铝合金材质出现局部压溃变形，长期服役过程中还要耐受进气侧的温度交变、燃油蒸汽侵蚀以及气门开闭带来的周期性振动，对结构的形位公差与材质贴合度有明确要求。

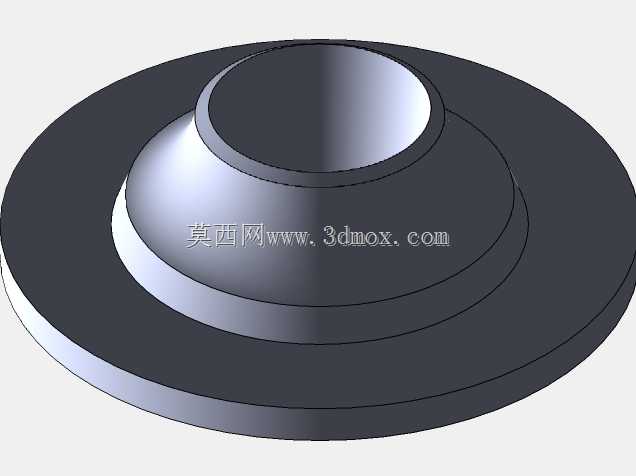

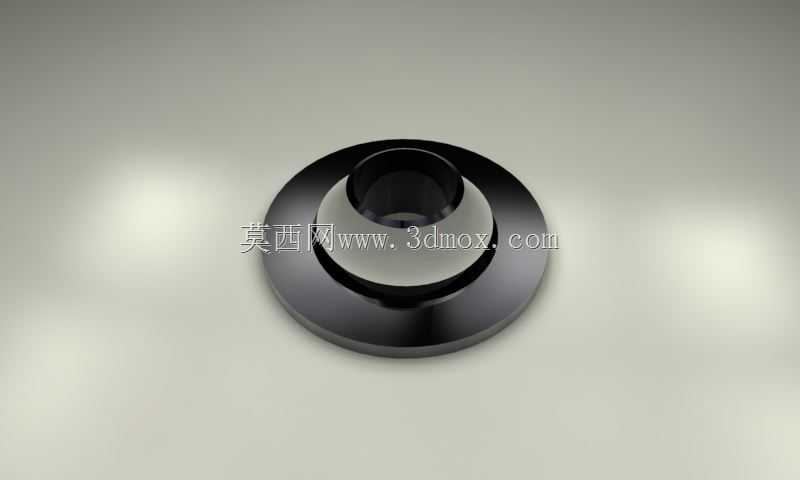

　　设计过程中首先锚定了安装边界的尺寸约束：整体采用同轴阶梯式环形结构，下部为大直径法兰盘结构，外径匹配缸盖安装沉孔的内径尺寸，装配时可直接嵌入沉孔内实现径向定位，避免安装过程中出现偏心错位；上部为凸起的小直径筒状结构，内径与气门杆外径保持合理的配合间隙，既不会干涉气门的往复直线运动，又能最大限度缩小配合间隙，减少泄漏通道的通流面积。法兰盘的厚度经过反复校核，既要保证压缩后有足够的弹性变形量填充缸盖端面的加工刀痕与平面度误差，又要避免厚度过大导致气门升程出现偏差，影响配气相位的准确性。

　　从结构细节来看，法兰盘与上部筒身的过渡位置采用了大圆角过渡设计，避免应力集中导致的零件开裂，这一设计在实际台架验证中可有效降低交变载荷下的应力峰值，延长零件的服役寿命。零件的两个端面均要求较高的平面度与表面粗糙度，安装时与缸盖端面、气门弹簧座端面紧密贴合，不需要额外施加密封胶即可实现可靠密封，减少了装配工序的复杂度，也避免了密封胶老化脱落堵塞进气道的风险。

　　在实际维修与装配场景中，该垫圈属于定期检查更换的易损件，当出现进气压力异常、怠速不稳的故障时，往往需要检查该垫圈的密封性能，若出现压痕不均、硬化开裂、表面缺损等情况就需要及时更换。建模过程中严格遵循了装车件的实际尺寸链，所有配合面的尺寸公差、形位公差都与量产件保持一致，法兰盘的外径、筒身内径、整体高度、过渡圆角半径等参数都经过实际测绘校核，可直接用于维修方案模拟、装配工艺验证、教学演示等场景。不同于普通的平垫圈结构，这种阶梯式的气门垫圈在定位精度上更有优势，上部的筒身结构可同时为气门弹簧提供一定的径向导向作用，避免弹簧往复运动过程中出现偏磨，进一步提升了配气机构的工作稳定性。在进气系统的整体布局中，该零件虽然尺寸不大，但直接影响发动机的进气效率与排放水平，密封失效会导致混合气浓度异常，出现动力下降、油耗升高、排放超标等一系列问题，因此在结构设计时对尺寸精度的要求远高于普通紧固件垫圈。建模时还原了零件的所有结构细节，包括端面的倒角、过渡圆角的曲率、各段的壁厚变化，没有做简化处理，可直接用于有限元分析、装配干涉检查、3D打印样件验证等工程场景，帮助结构设计人员快速理解小排量发动机气门组的密封结构设计逻辑，也可为同类型密封垫圈的自主设计提供尺寸与结构参考。
