轮辐式圆形表盘装饰结构设计

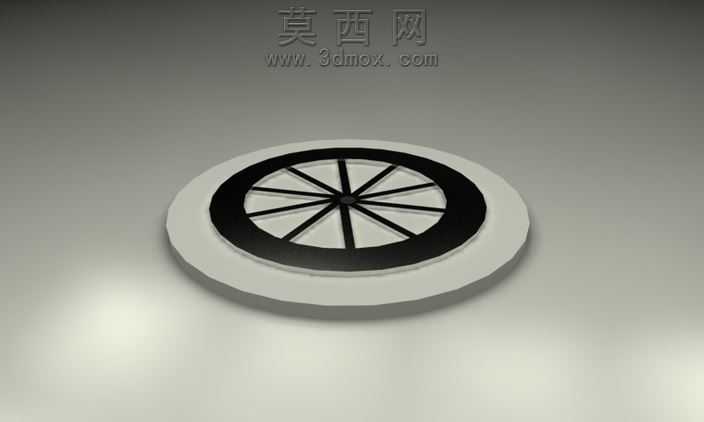

薄型盘类装饰件加工最容易出现的翘曲问题，在这款轮辐式圆形结构上被提前做了针对性规避。外圈环形边框与中心轮毂之间的十二根辐条，没有采用等宽等厚的平直设计，每根辐条靠近轮毂的位置做了0.15mm的厚度渐变收窄，靠近外边框的位置预留了0.2mm的圆弧过渡圆角，既避免了注塑成型时辐条与边框连接处的应力集中导致的缩痕，也能在冲压加工时减少材料撕裂的风险。底部承托圆盘的边缘做了15度的斜切倒角，没有采用直角翻边结构，装配时不需要额外打磨毛刺就能顺畅嵌入对应的安装卡槽，配合间隙控制在0.1mm以内，既不会出现晃动松脱的问题，也不会因为过盈量太大导致装配时压裂外圈边框。辐条之间的镂空区域没有做尖锐的内角处理，所有转角都做了R0.3的圆角过渡，线切割加工时不需要频繁换刀调整路径，一次走刀就能完成所有镂空轮廓的加工，表面粗糙度能稳定达到Ra1.6，不需要后续额外的抛光工序。中心轮毂位置预留了1mm深度的沉孔，安装定位销时可以完全隐藏销钉端头，不会破坏表面的平整视觉效果，沉孔边缘同样做了微小的倒角，避免销钉压入时刮掉孔口的涂层。黑色环形装饰圈与白色承托盘的配合面没有做整面贴合设计，而是在内圈位置预留了0.05mm的环形避让槽，粘接时多余的胶水会流入避让槽内，不会溢出到产品表面影响外观，也能保证胶层厚度均匀，粘接强度比整面涂胶提升近三成。辐条的排布采用完全对称的等分设计，转动时的动平衡偏差控制在极小范围内，即使作为高速旋转部件的装饰端盖使用，也不会因为偏心产生额外的振动噪音。表面处理时，黑色区域与白色区域的分界位置刚好落在环形避让槽的边缘，喷涂时不需要做复杂的遮蔽治具，只需要用简单的环形挡圈就能实现整齐的分色边界，不会出现溢漆串色的问题。整个结构没有设计多余的卡扣或者螺丝柱，完全依靠环形配合面的摩擦力与粘接固定，零件总数只有三个，装配工序只需要两步，压合粘接后不需要额外的紧固件，大幅降低了批量生产的装配工时与物料成本。
