日产汽车发动机米卡阀夹结构设计

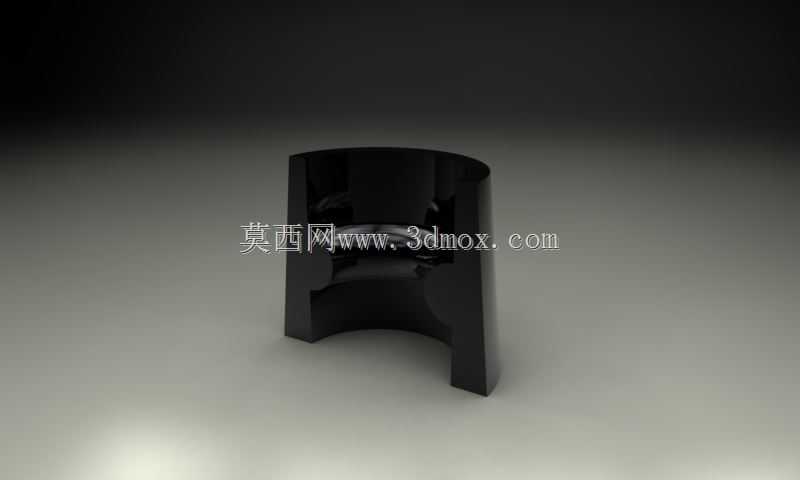

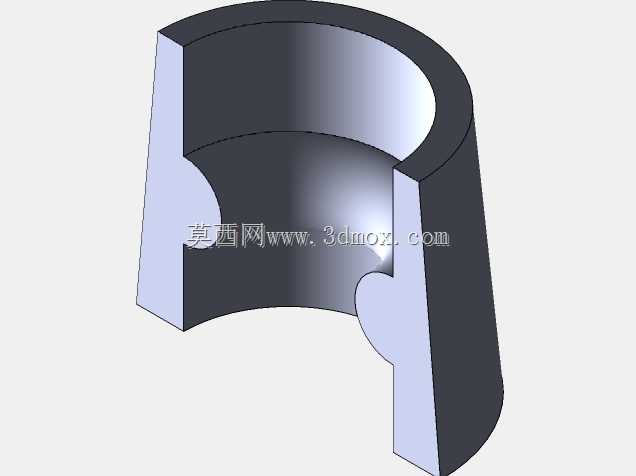

　　在汽车发动机配气机构的装配与运维场景中，阀夹作为气门传动组的核心限位夹紧部件，直接决定了气门与气门弹簧座的连接可靠性，是保障发动机进排气时序精准、高速运转工况下配气系统不发生脱开故障的关键小尺寸结构件。本次呈现的米卡阀夹结构，针对日产系列乘用车发动机的配气机构安装空间做了适配性设计，整体采用半开式筒状结构，主体为对称分布的两个夹持臂，臂体沿轴向做了等厚切削处理，既保证了夹持状态下的结构刚度，又预留了装配时的弹性变形余量，避免过盈压装时出现臂体开裂的问题。从实际安装边界来看，该阀夹的内孔型面完全匹配对应型号气门杆尾端的环槽轮廓，装配时两个夹持臂的内凸卡缘可完全嵌入气门杆的环形卡槽内，外圆柱面则与气门弹簧座的内锥孔形成面接触配合，

　　当弹簧座受气门弹簧预紧力向上作用时，锥面会对阀夹施加径向的抱紧力，让卡缘与气门杆环槽的贴合更紧密，杜绝发动机高转速运转时气门往复运动产生的惯性力导致阀夹松脱的风险。设计过程中优先考虑了装配工艺的便捷性，阀夹的开口间隙经过反复校核，既满足常温下手工借助专用工装可快速压装到气门杆环槽位置的要求，又不会因为间隙过大导致运转过程中卡缘从环槽内脱出；夹持臂的下端做了小尺寸倒角处理，一方面是压装时可快速对准弹簧座的内锥孔导向面，减少装配卡滞的概率，另一方面也避免了锐边在长期交变载荷下出现应力集中引发的疲劳断裂。从功能特性上看，该阀夹不需要额外的紧固件辅助，依靠自身结构的弹性抱紧与弹簧座锥面的径向锁紧力即可实现可靠固定，相比传统的整体式气门锁片，

　　分体式的半开结构对气门杆环槽的加工公差容忍度更高，即使环槽存在微小的尺寸偏差，也能通过两个夹持臂的微量自适应调整保证贴合面积，降低加工精度要求带来的成本压力。在发动机实际运转过程中，阀夹需要承受每分钟数千次的交变冲击载荷，包括气门往复运动的惯性力、气门弹簧的周期性弹力、气门落座时的反向冲击力，因此结构设计时在夹持臂与卡缘的过渡位置做了圆角过渡处理，消除应力集中点，避免长期受交变载荷出现裂纹扩展；同时卡缘的轴向宽度做了优化，过宽会增加装配难度且提升整体重量，加剧高速往复运动的惯性冲击，过窄则会导致卡缘与环槽的接触应力过大，长期使用出现压溃变形，最终的尺寸参数经过多轮台架试验验证，可覆盖发动机从怠速到额定最高转速的全工况载荷要求。

　　从应用场景延伸来看，这类阀夹结构不仅适用于自然吸气机型的配气机构，在同系列的涡轮增压机型上也可通用，只要气门杆尾端环槽尺寸、弹簧座内锥面参数匹配即可直接选用，不需要做额外的结构修改；在售后维修场景中，该结构的阀夹拆装便捷，更换气门或气门弹簧时不需要专用的大型工装，仅需使用小型的气门弹簧压缩工具即可完成阀夹的拆卸与安装，大幅降低了售后维保的工时成本。外形尺寸上，该阀夹的整体轴向高度控制在适配弹簧座锥面深度的范围内，装配完成后阀夹上端面与弹簧座上端面基本齐平，不会出现突出部分干涉气门弹簧上座或者气门油封的情况；外圆柱面的直径与弹簧座内锥孔的大端尺寸匹配，压装到位后不会出现径向窜动，保证气门往复运动时的同轴度，避免气门杆出现偏磨导致的密封失效问题。设计时还考虑了不同温度工况下的材料膨胀影响，结构的间隙预留量可覆盖发动机从冷启动到正常工作温度的全温度区间膨胀量，不会因为热胀冷缩导致阀夹卡滞或者夹紧力不足，在-30℃到120℃的工作环境温度范围内均可保持稳定的夹紧性能，适配不同气候区域的车辆使用需求。
