小型航拍作业四旋翼飞行载具结构设计

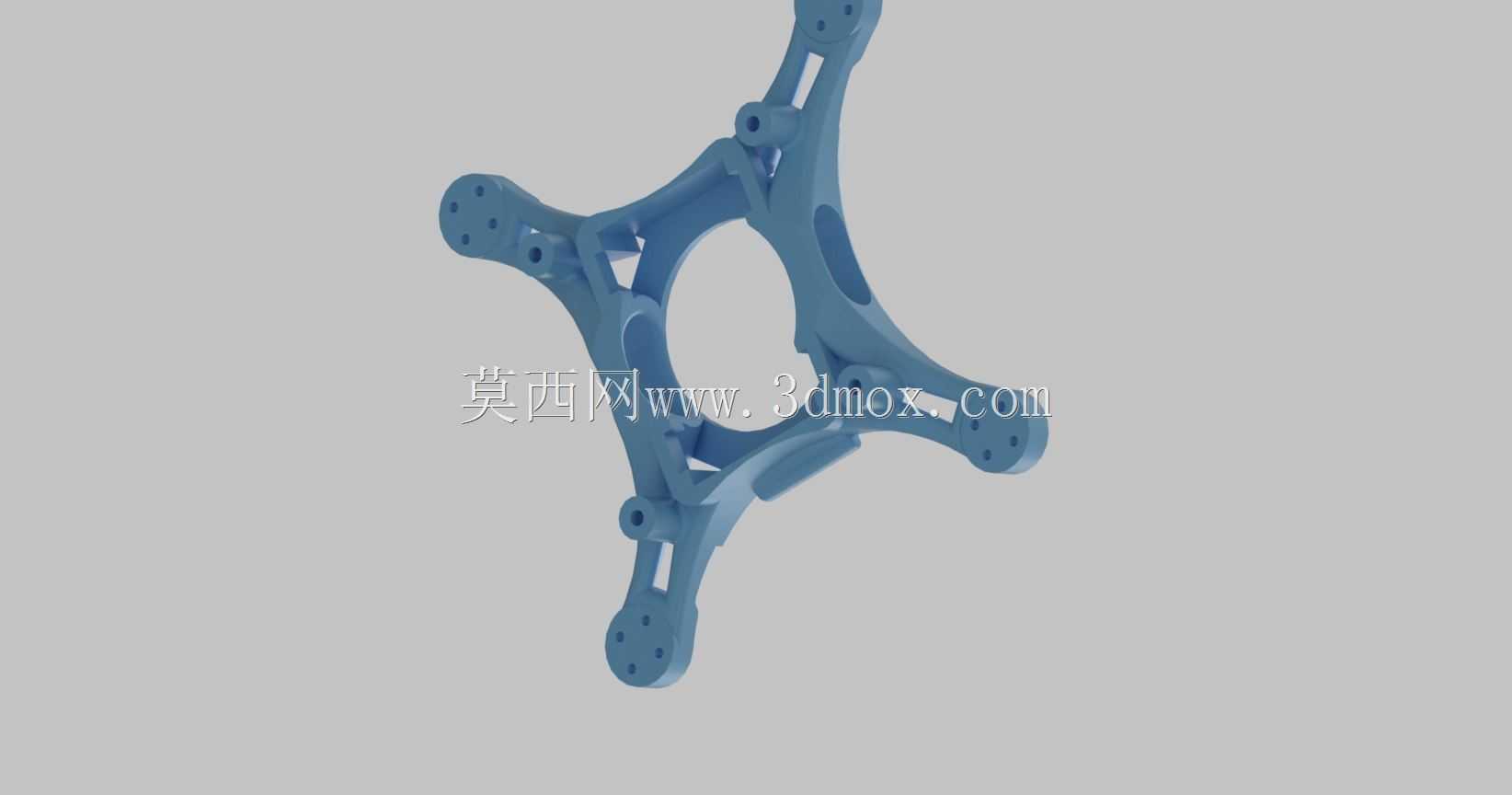

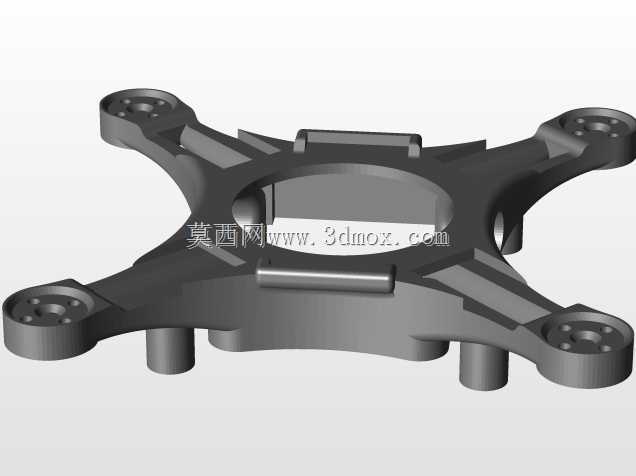

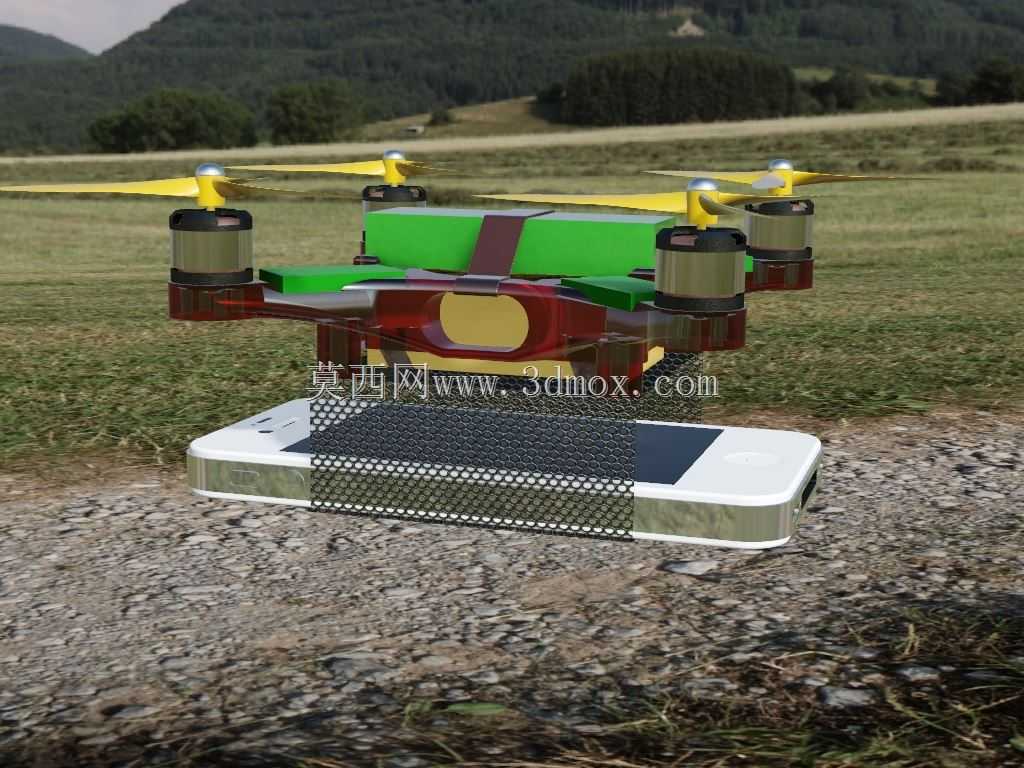

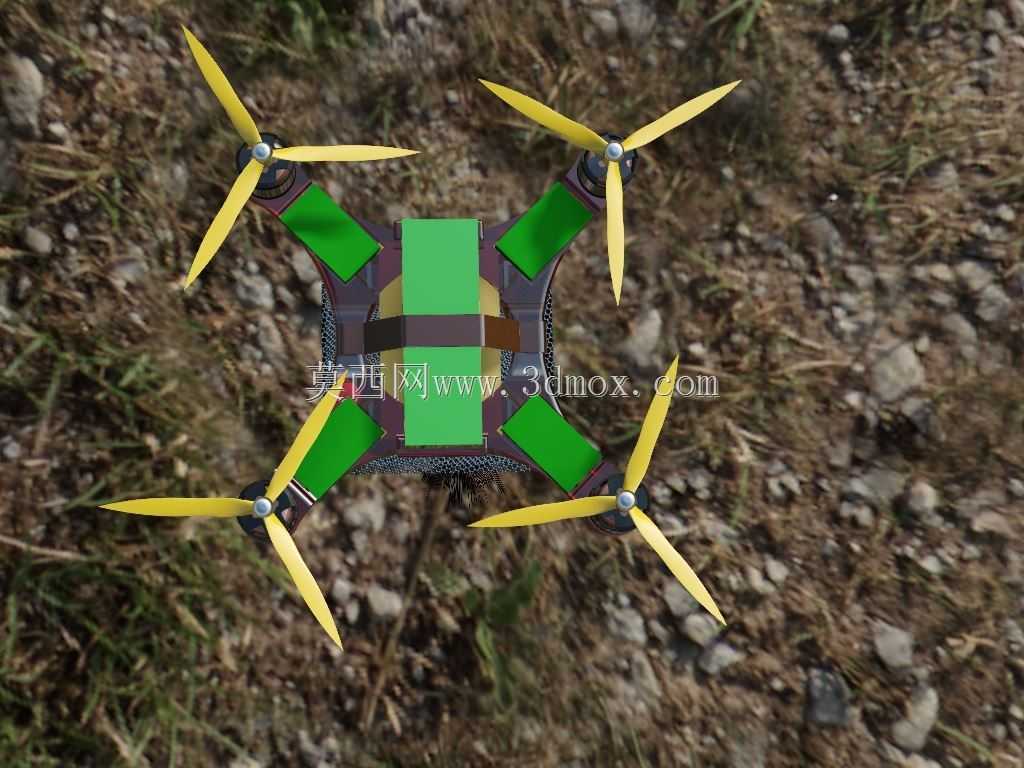

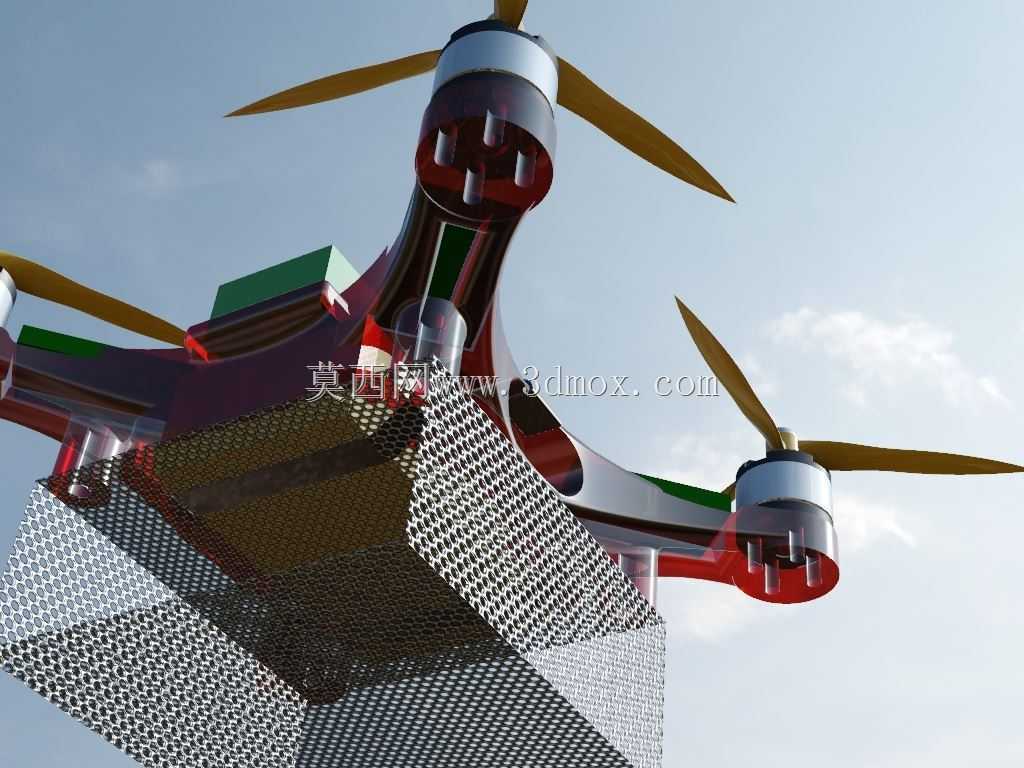

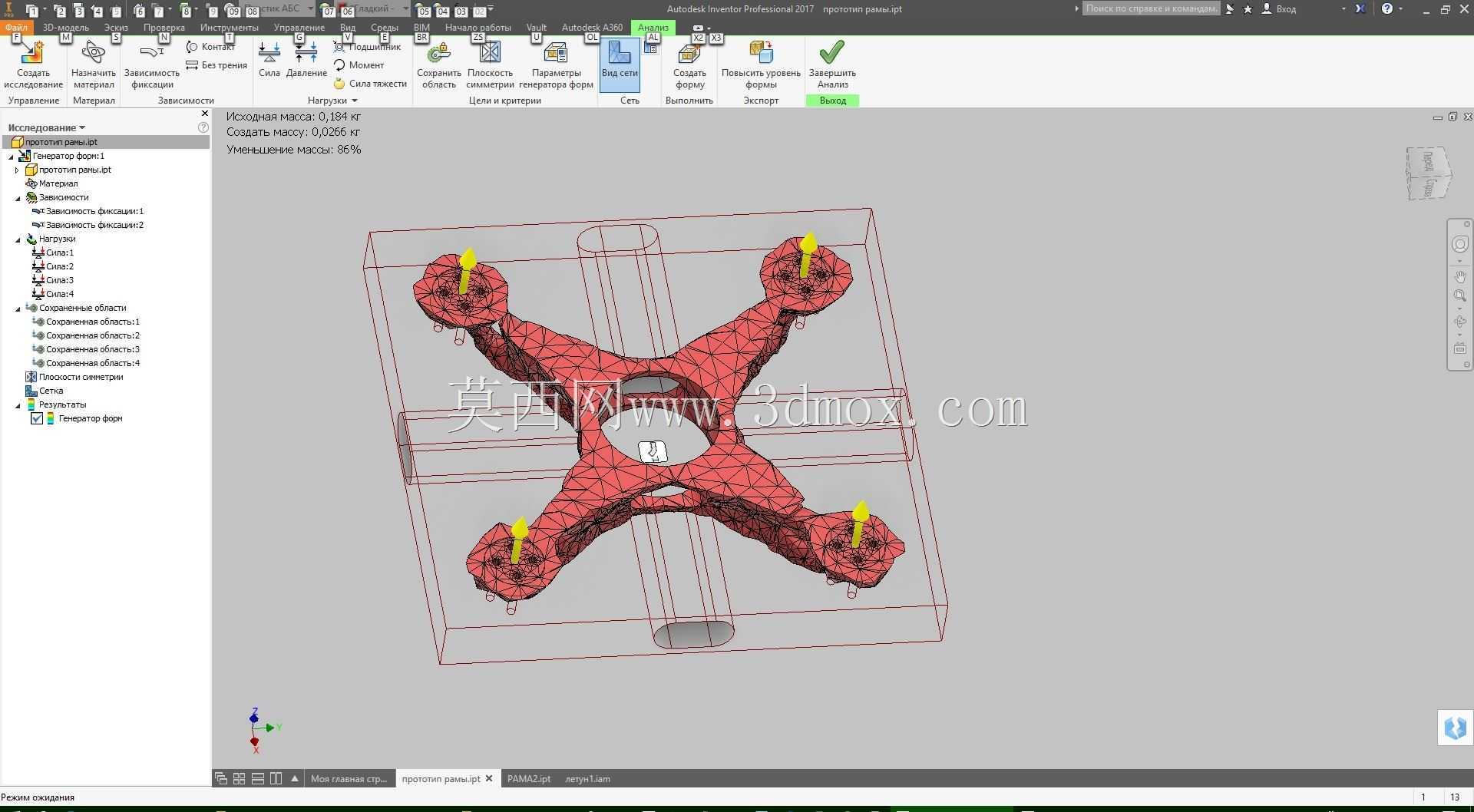

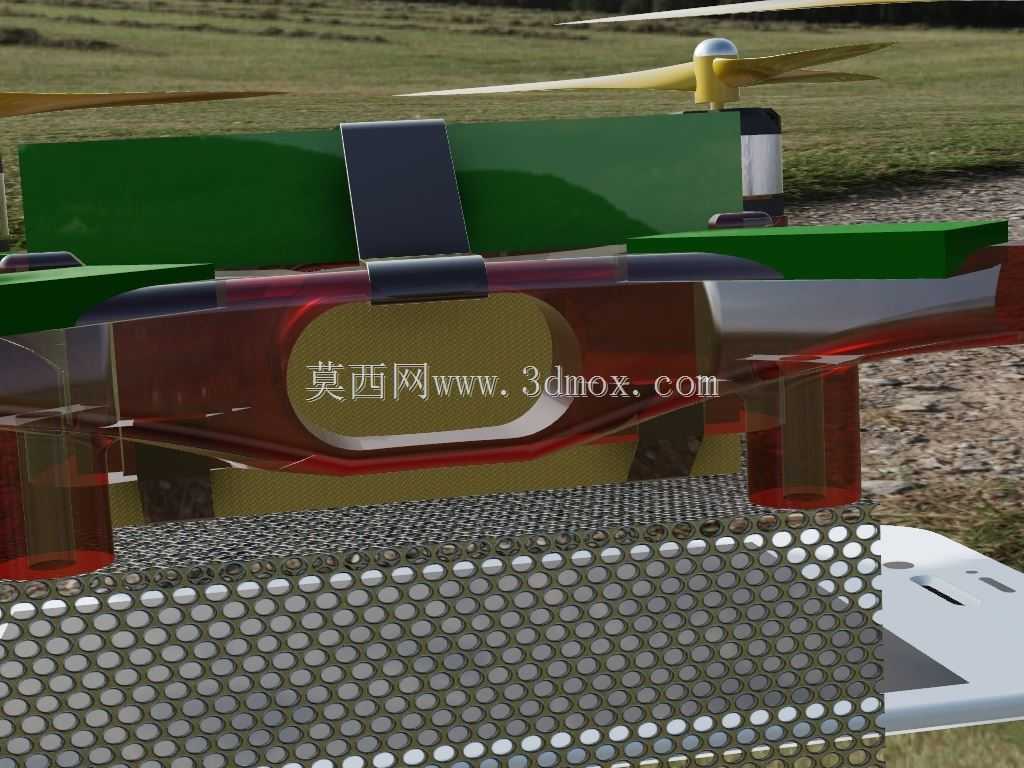

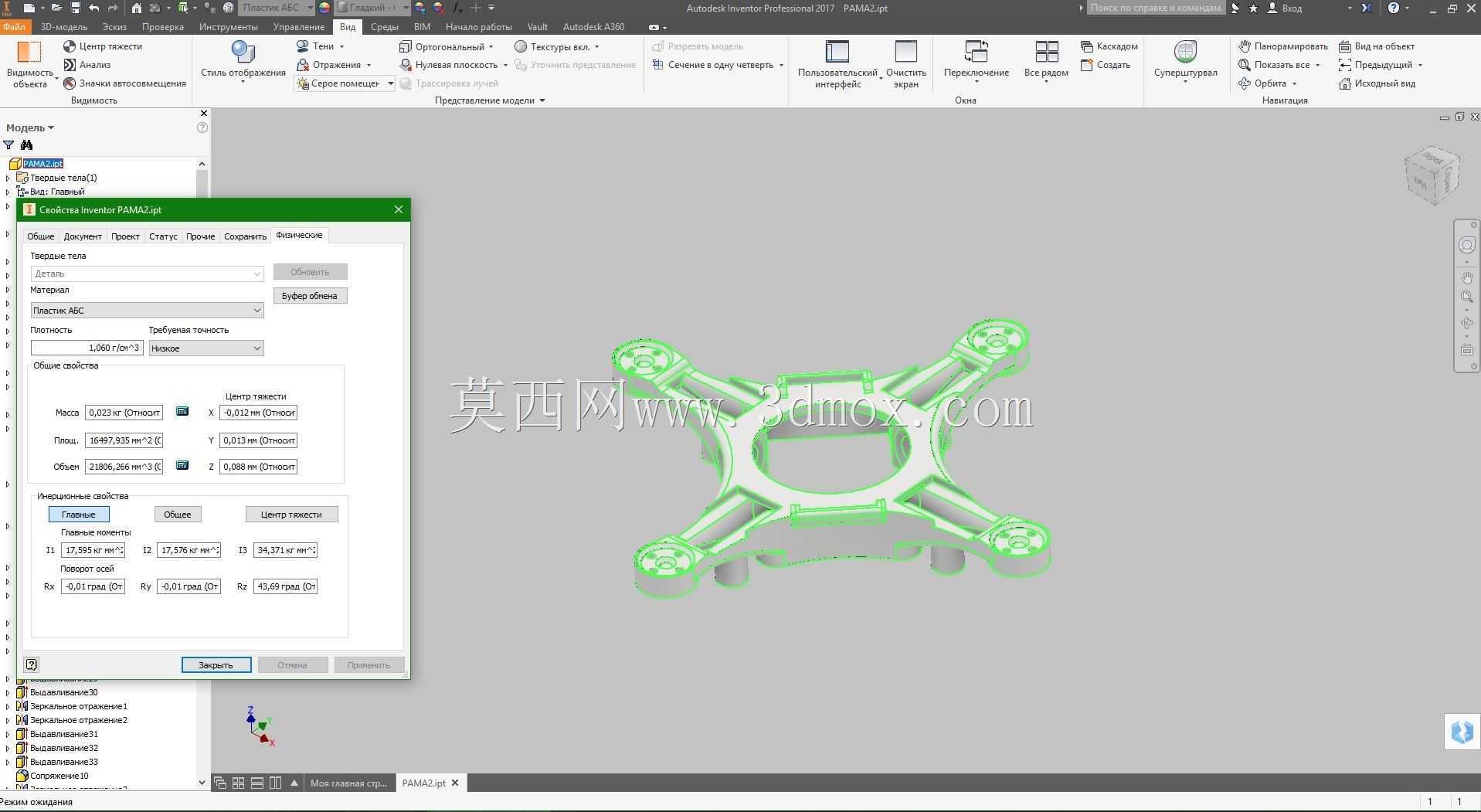

这款四旋翼飞行载具的结构设计，首先围绕低空近景作业的实际需求展开，日常可应用在小范围地形踏勘、农林作物长势巡查、户外小型活动航拍、管线低空巡检这类场景，不需要大载重长航时的冗余配置，整体定位偏向轻量化便携作业。从结构布局来看，采用经典的X型机架构型，四个旋翼支臂对称分布在中心主机身四周，这种布局的优势在于飞行姿态调整时的力矩输出更均衡，不管是悬停还是小半径转向，动力响应的一致性更好，不会出现单方向力矩不足的问题。中心机身区域做了分层设计，上层预留飞控模块、GPS定位组件的安装位，中层布置电池仓，下层可根据作业需求挂载小型运动相机或者轻量化检测传感器，各模块的安装边界都做了限位凸台设计，避免飞行过程中震动导致组件移位。旋翼支臂采用一体化注塑成型的结构，和中心机身的连接位置做了加强筋过渡，能抵消旋翼高速旋转带来的持续震动，同时支臂末端的电机安装座预留了标准孔位，适配常用的22系列外转子无刷电机，安装时不需要额外做打孔调整，降低装配调试的难度。桨叶采用三叶式快拆结构，和电机轴的连接采用卡扣式设计，日常外出作业更换桨叶不需要额外工具，几秒就能完成拆装，同时桨叶的翼型做了优化，在相同转速下能提供更稳定的升力，也能降低高速旋转时的气动噪音。整机的外形尺寸控制在对角轴距350毫米左右，收纳时可以将支臂向中心折叠，折叠后整体尺寸不超过200毫米见方，能够放进普通的双肩背包侧袋，适合单人外出作业携带。电池仓的设计适配常规的3S锂电池，仓盖采用滑扣式固定，不需要螺丝紧固，更换电池的效率更高，同时仓体内部预留了走线槽，电源线和信号线可以顺着槽位排布，不会和旋翼运动部件产生干涉。机臂上的电调安装位做了镂空散热设计，飞行时的迎面气流可以直接带走电调工作产生的热量，避免长时间飞行出现电调过热降频的问题。起落架部分采用轻量化的弹性塑料材质，固定在机身底部两侧，高度预留了30毫米的间隙，既可以在降落时缓冲地面冲击，也能给底部挂载的传感器留出足够的安装空间，不会出现起降时传感器磕碰地面的情况。整体结构的配重经过反复调整，四个机臂的重量差控制在1克以内，飞行时不需要额外增加配重块就能保证重心落在中心轴线上，能有效降低飞控的姿态修正负担，延长续航时间。在结构强度校核上，针对机臂和机身的连接位置做了跌落仿真，1.5米高度自由落体到硬质地面时，连接位置的应力集中区域不会出现断裂，日常作业中的小幅度磕碰不会造成结构损坏。
