家具支撑用M6螺纹23mm直径可调节脚垫

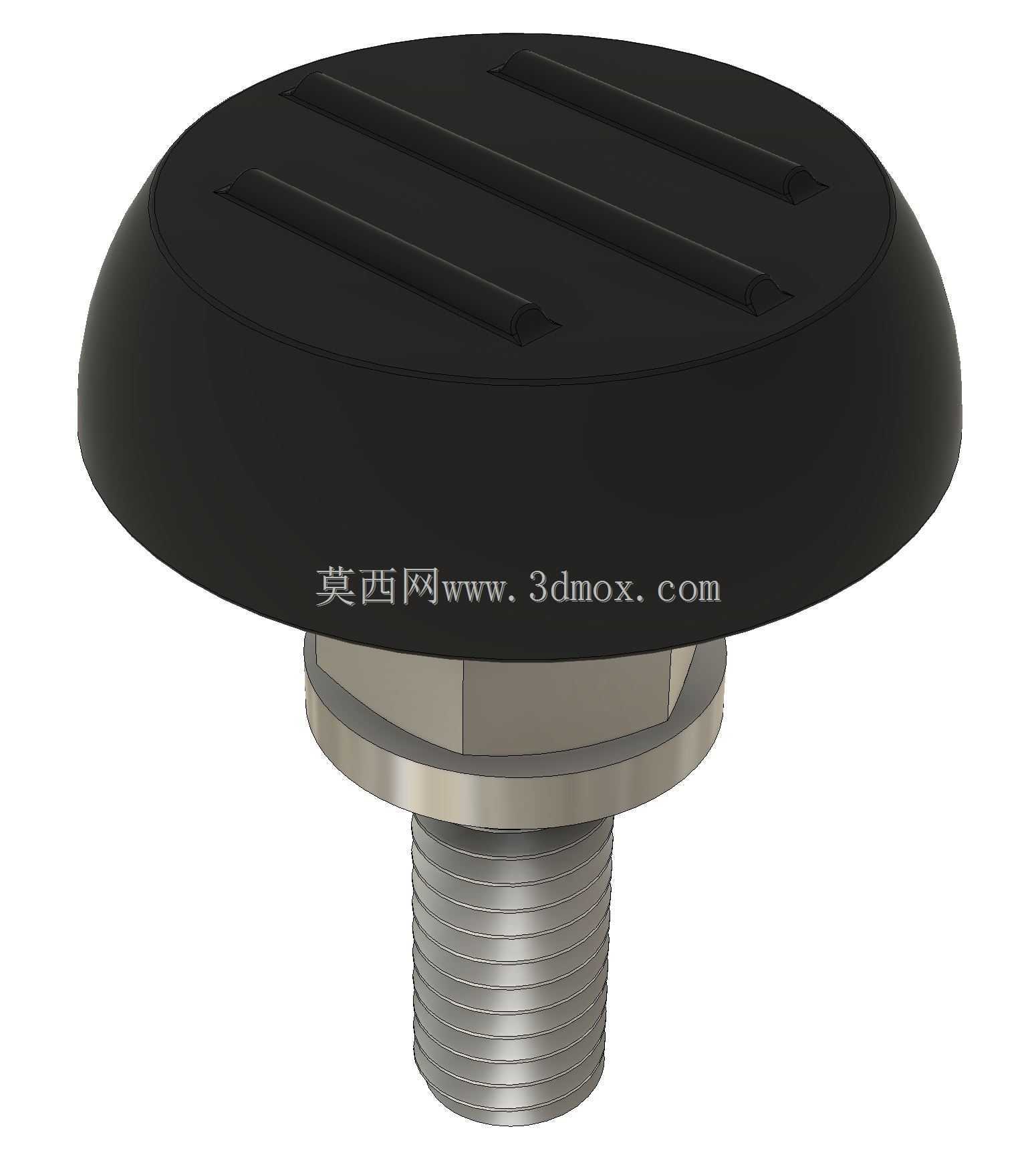

日常做非标设备机架、轻型工装台架、民用家具结构设计时，底部调平支撑件是很容易被忽略但直接影响整机使用稳定性的部件，这款可调支撑脚就是针对这类场景设计的小型支撑调平元件。从结构上看，它分为上部接触垫和下部螺纹调节段两部分，上部接触垫采用大直径的圆形防滑设计，顶面设置有径向的防滑槽，接触垫底部直径23mm，和地面或者安装基面接触时能分散支撑压力，避免压伤环氧地坪、木质地板这类偏软的基面，同时防滑槽可以增大接触摩擦力，减少设备运行过程中出现的支撑滑移问题。下部的M6螺杆长度为25mm，配套有六角锁紧螺母，安装时螺杆旋入机架底部预设的螺纹孔内，通过旋转螺杆就能调整支撑脚的伸出长度，实现单脚高度微调，待四个支撑点都调整到同一水平面、设备台面达到水平要求后，拧紧六角锁紧螺母贴紧机架安装面，就能锁死调节位置，避免设备长期承重后螺杆回转导致的水平失准。这类小型可调脚的适用场景很广，轻型铝型材搭建的检测工作台、小型实验设备机架、民用的置物架、办公桌椅、轻型货架都可以选用，相比固定式支撑脚，它不需要对安装基面做提前找平处理，哪怕地面存在20mm以内的高低差，都可以通过四个支撑脚的独立调节实现设备整体水平，大幅降低现场安装的基面处理成本。设计这类支撑件的时候，首先要考虑接触垫的承重能力，上部垫体采用耐磨的工程材质，兼顾一定的缓冲性能，能过滤设备运行时产生的微小振动，避免振动直接传递到地面产生共振噪音；其次螺纹段采用标准公制粗牙螺纹，螺距1mm，调节精度足够应对常规的调平需求，粗牙螺纹的自锁性能也更好，配合锁紧螺母可以实现双重防松。安装边界上需要注意，机架底部的安装螺纹孔深度要大于螺杆旋入深度，预留至少3mm的螺纹余量，避免螺杆顶死无法调节；支撑脚的最大调节行程为25mm，选型时要提前测量安装现场地面的最大高低差，确保调节行程能覆盖基面落差，若地面落差过大则需要选用更长螺杆规格的支撑件。另外接触垫的直径决定了支撑的压强，23mm直径的垫面适合单脚承重在50kg以内的轻型设备，若设备单脚载荷更大，则需要选用更大垫面直径的型号，避免垫面压溃或者地面压强过大出现凹陷。在做三维建模的时候，要重点还原螺纹的实际配合尺寸、锁紧螺母的对边宽度、接触垫的防滑槽结构，确保装配干涉检查时能准确模拟安装状态，避免实际装配时出现螺杆和安装孔干涉、锁紧螺母无法贴紧安装面的问题。
