可折叠双耗材大尺寸改进型3D打印设备

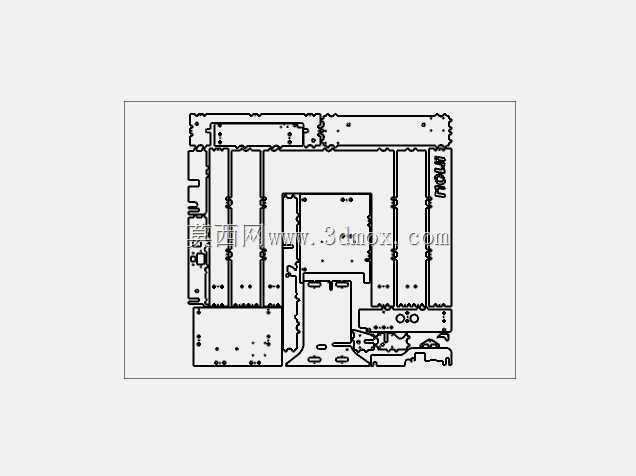

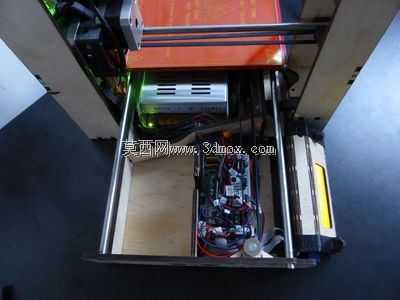

在桌面级增材制造的实际应用场景里，不少个人创作者、小型工坊都会遇到设备占地空间与打印尺寸需求的矛盾，常规固定机架的3D打印机要么打印幅面受限无法满足稍大尺寸样件制作，要么机架体积过大占用过多桌面操作空间，这款改进型打印设备正是针对这类实际痛点做的结构优化。从实际使用角度出发，设备采用可折叠的机架设计思路，日常收纳折叠后整体外轮廓尺寸控制在400mm×330mm×86mm，能够轻松塞进工具柜、桌面置物架的下层空隙，搬运转移时也无需拆解核心传动部件，避免反复拆装带来的传动精度偏移问题；展开进入工作状态后，有效打印幅面可达260mm×200mm×195mm，足以覆盖绝大多数个人创作、教学实训、小尺寸功能样件的打印需求，不管是制作结构验证件、创意手办还是小型工装夹具，都能在不额外占用过多空间的前提下完成作业。设备配置双耗材进料结构，可同时装载两种不同颜色或者不同材质的打印耗材，无需中途更换料卷就能完成双色样件打印，或是搭配可溶性支撑材料打印带有复杂内腔、悬空结构的零件，省去后期手动拆除支撑的繁琐工序，也能减少支撑拆除过程中对零件表面质量的损伤。不同于常规入门级打印机将操作显示模块集成在主板上的设计，这款设备搭载独立的显示操作单元，参数调整、打印进程查看、启停操作都可以直接在设备端完成，无需全程连接电脑控制，实际使用时可以将电脑挪作他用，减少长时打印过程中电脑休眠、程序报错导致的打印中断问题。机架主体采用激光切割板材拼接成型，所有切割零件的公差配合经过反复调校，装配时无需额外做大量的打磨修配，按照装配流程即可完成整机搭建，走线槽位、紧固件安装位都做了预设，避免后期自行改装时出现走线杂乱、部件干涉的问题。送丝机构采用近端挤出搭配1.75mm直径耗材的适配设计，送丝阻力更小，打印柔性耗材时也能保持稳定的出料精度，减少堵头、出料不均的故障概率；热端散热风道做了定向优化，打印PLA、PETG等常用耗材时都能保持稳定的成型温度区间，减少层间剥离、翘边等常见打印缺陷。设备底部预留了电子元件的集中安装区域，主板、电源模块都做了分区固定，既方便后期维护更换部件，也能避免走线与运动部件发生干涉，打印平台采用水平调节结构，配合表面覆膜处理，打印首层附着力更稳定，完成打印后零件也能轻松取下，减少平台刮损的概率。从结构设计的角度看，这款设备没有盲目追求过高的参数堆砌，而是围绕桌面场景下的实际使用痛点做针对性改进，在打印幅面、收纳便利性、操作便捷性之间做了合理的平衡，不管是用于3D打印教学的实训拆装，还是个人创作者的日常制作，或是小型工坊的小批量样件打样，都能适配对应的使用需求，折叠结构的设计也为桌面级设备的空间优化提供了可参考的结构思路。
