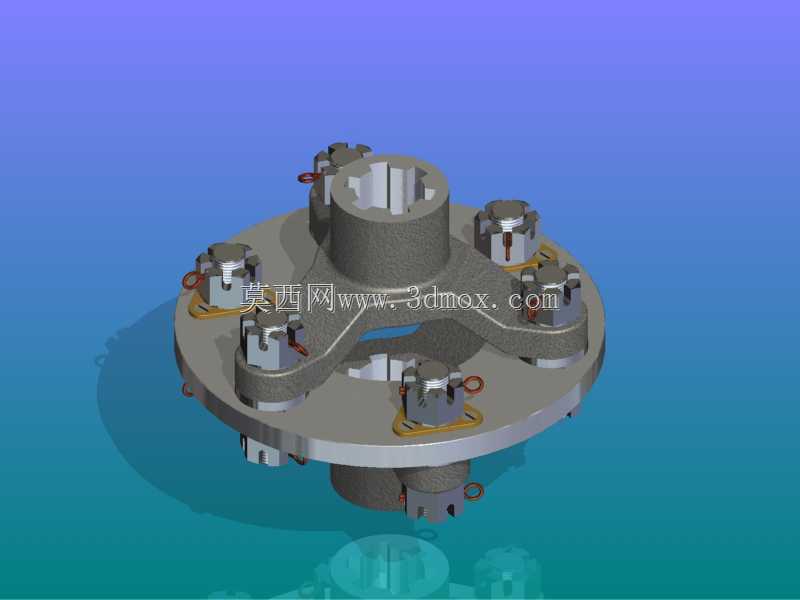

带圆盘星形法兰配置小型挠性联轴器

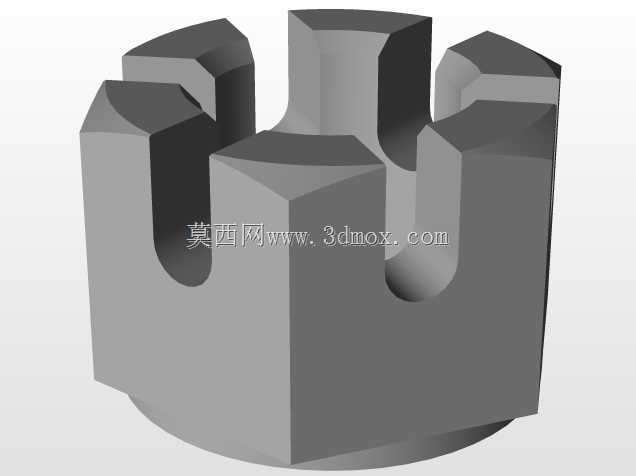

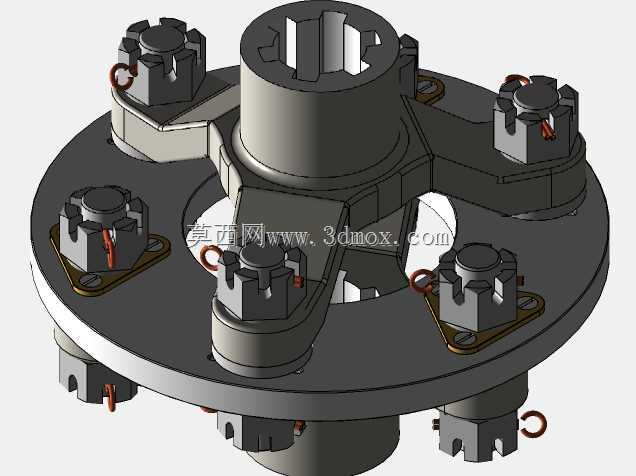

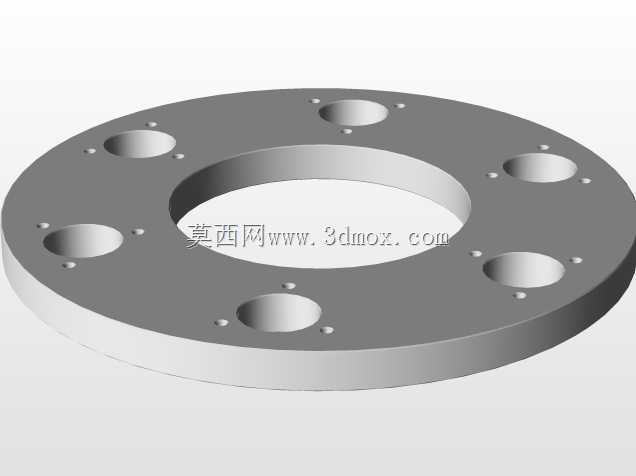

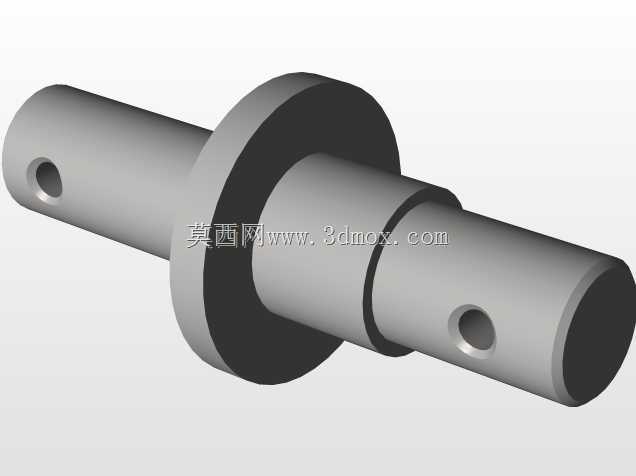

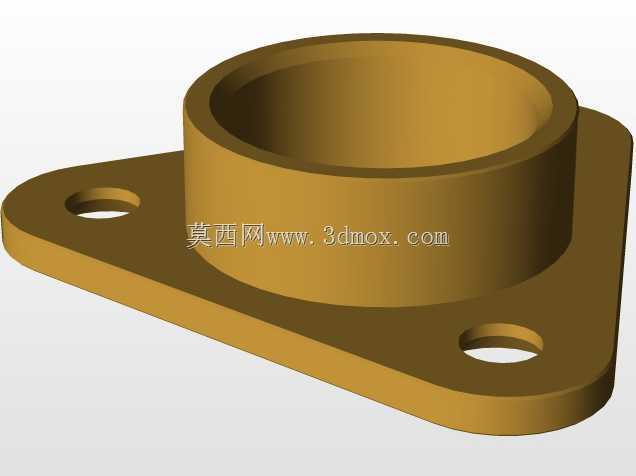

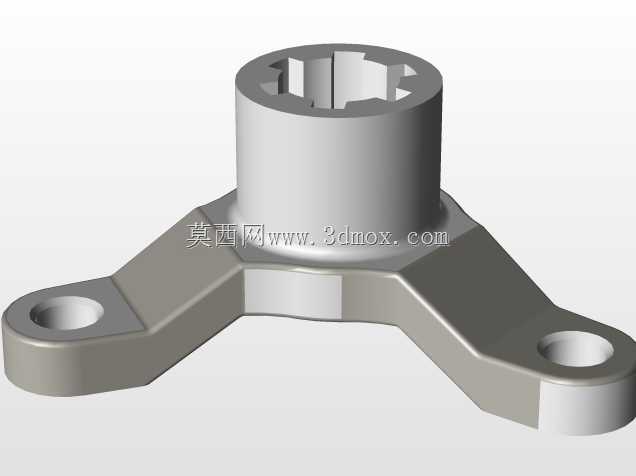

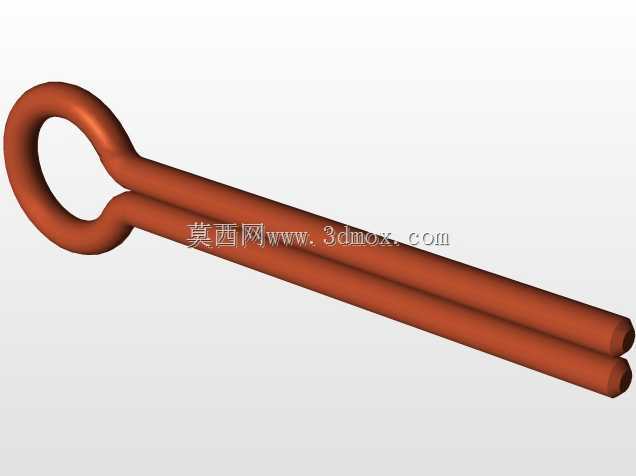

在中小功率传动系统的布局中，这类带圆盘星形法兰配置的小型挠性联轴器，常被安置在伺服输出端与从动执行机构的衔接位置，用来抵消安装过程中两轴端不可避免的径向、角向与轴向偏差，避免硬连接状态下轴系憋劲引发的轴承磨损、键槽崩裂等故障。从结构设计逻辑来看，该联轴器采用上下分体法兰盘作为扭矩传递的基础载体，中间通过均布的挠性连接组件实现动力衔接，法兰端加工有标准内花键孔，可直接与对应规格的花键轴配合装配，省去额外轴套转接的冗余结构，缩短轴系整体安装长度。连接部位选用带防松结构的螺栓组件配合衬套完成锁紧，每个螺栓点位都设置了对应的限位结构，避免设备启停瞬间的冲击载荷造成连接件松动，保障长期运行的连接可靠性。从安装边界来看，圆盘法兰的外径适配常规安装座的避让空间，整体轴向尺寸紧凑，可适配安装空间局促的紧凑型传动单元，法兰端面的连接孔位采用均布设计，可适配多相位的安装对位需求，无需额外调整轴系初始角度即可完成装配。在实际应用场景中，这类挠性联轴器可覆盖轻工自动化输送线、小型包装设备传动组、精密检测平台动力传输等多个场景，相比刚性联轴器，它能在两轴存在一定对中误差的状态下平稳传递扭矩，同时可吸收部分传动过程中的振动，降低轴系整体的共振风险。设计过程中，挠性连接部位的刚度经过匹配调校，既可以保证扭矩传递过程中无明显回转间隙，保障传动精度，又能预留足够的变形余量来补偿轴系偏差，法兰盘的材质选用兼顾结构强度与轻量化需求，整体转动惯量较低，适配频繁启停、正反转切换的传动工况。每个连接点位的衬套都做了耐磨处理，可降低长期运行过程中的接触磨损，延长联轴器的维护周期，螺栓的防松结构采用机械锁止方式，相比单纯的摩擦防松，在冲击振动工况下的防松可靠性更高，避免运行过程中连接件脱落引发的设备故障。
