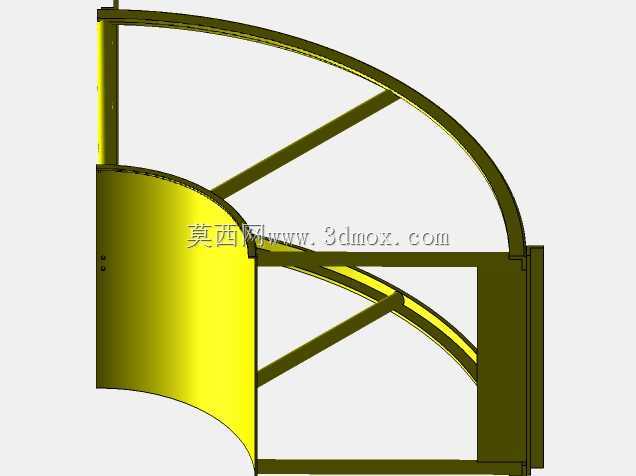

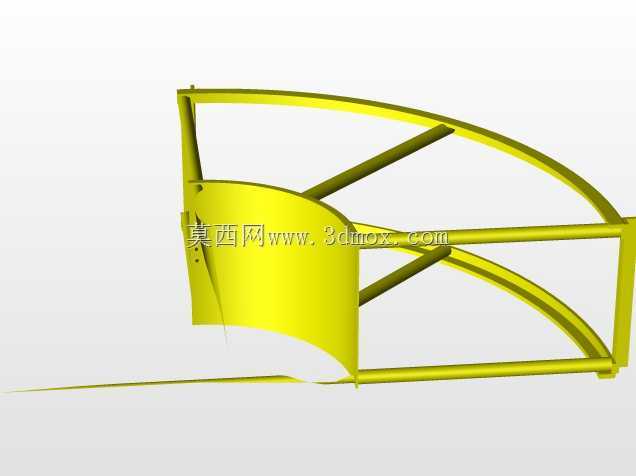

马拉巴飞机刹车支架三维结构设计

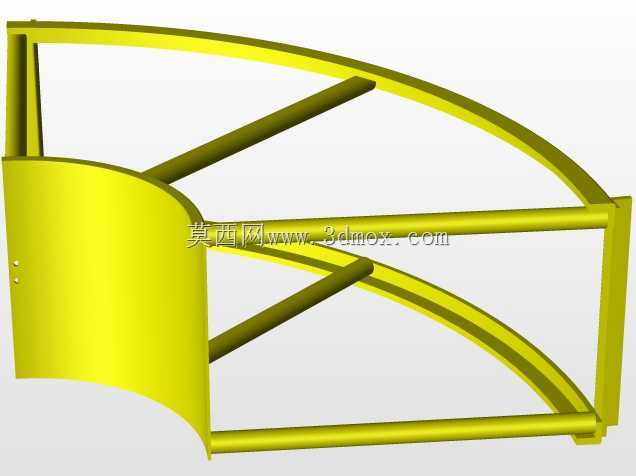

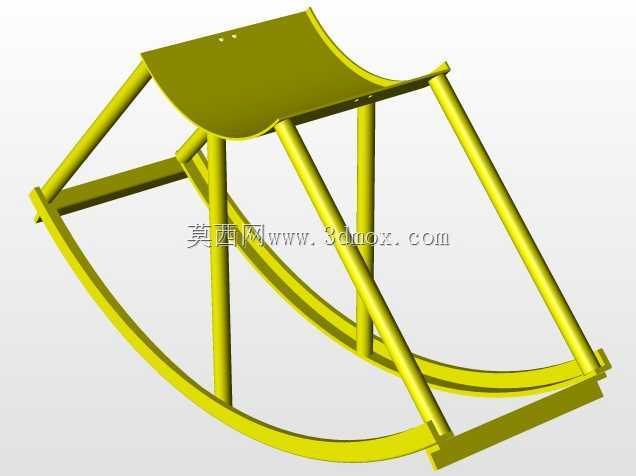

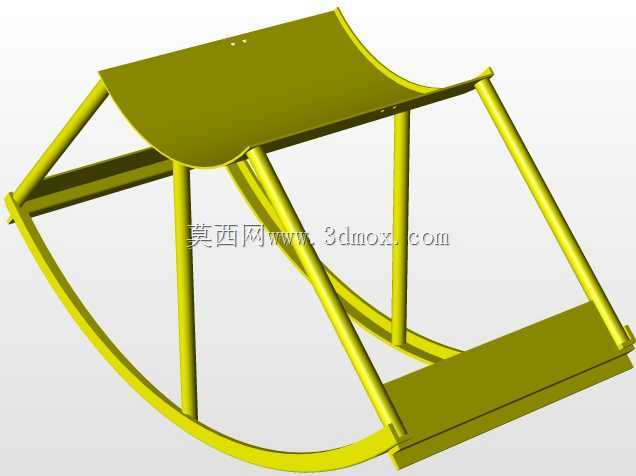

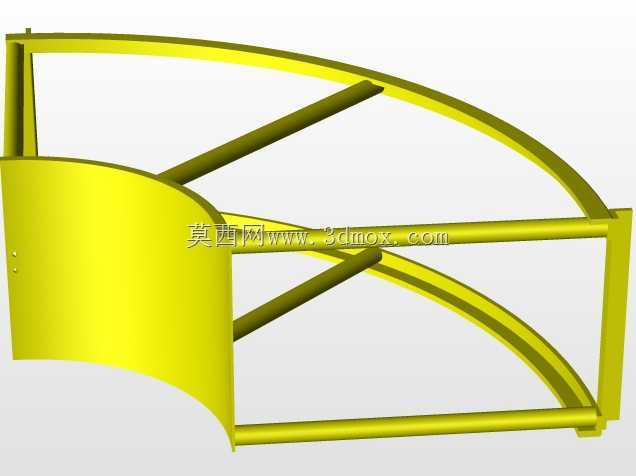

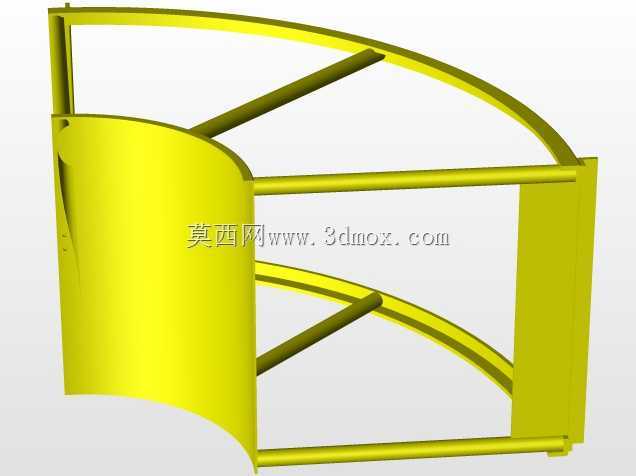

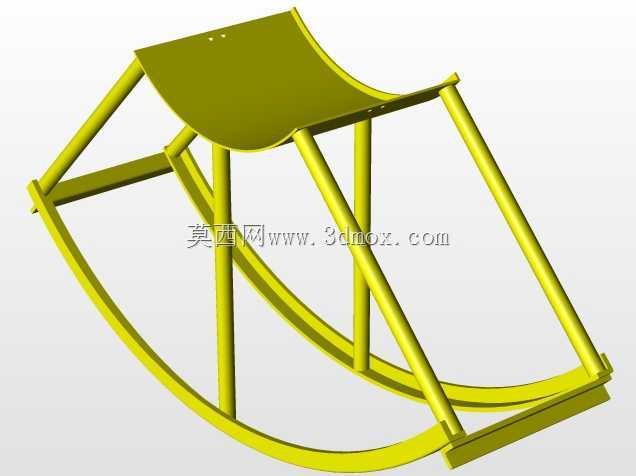

该类刹车支架主要应用于民航通航维修机库、航线定检作业现场，承担飞机主轮、前轮拆卸后的刹车组件承托转运工作，解决维修作业中重型刹车部件无专用承托、人工搬运易磕碰损伤、对位安装精度差的实际痛点。日常作业场景中，维修人员完成机轮固定螺栓拆卸后，可将支架推移至机轮刹车舱正下方，通过架体的弧形承托面贴合刹车组件底部轮廓，配合液压微调机构调整承托高度，平稳承接拆卸下的刹车总成，避免刹车组件下坠拉扯液压管路、损伤轮毂安装面。从功能特性来看，架体采用分段式框架结构，不同弧度的承托模块可适配对应型号的机轮刹车组件，额定承托载荷满足主流窄体机、支线飞机刹车组件的重量承载要求，单组架体自重控制在人工可推移的范围内，底部配置的低阻脚轮可在机库环氧地坪、停机坪硬质铺装面平稳移动，带锁止结构的脚轮可在对位安装时固定架体位置，避免作业过程中架体偏移。设计过程中优先参考实际维修作业的操作边界，承托面的弧度完全匹配刹车组件的外轮廓曲率，避免硬接触造成的部件表面涂层损伤、密封面磕碰；架体的推移把手高度符合人体工程学操作范围，维修人员站立状态即可完成推移、高度微调、锁止的全套操作，无需额外辅助登高或抬升设备。安装对位环节，架体上部的定位凸台可对齐刹车组件底部的安装定位槽，推移至安装位时可直接对准轮毂安装法兰的螺栓孔位，减少人工对位的调整时间，降低维修作业的劳动强度。架体的结构采用空心方钢焊接成型，在保证整体结构刚度、满足承载要求的前提下尽可能降低自重，焊接位置做圆角过渡处理，避免尖锐棱角在作业过程中划伤维修人员、磕碰飞机蒙皮或部件表面；承托接触面可加装橡胶缓冲垫，进一步降低接触损伤风险。针对不同型号的刹车组件，架体的可更换承托模块无需借助专用工具即可快速拆装，单台支架可覆盖多型号机轮刹车的承托需求，减少维修现场的专用工具配置数量，提升机库作业的工具复用效率。
