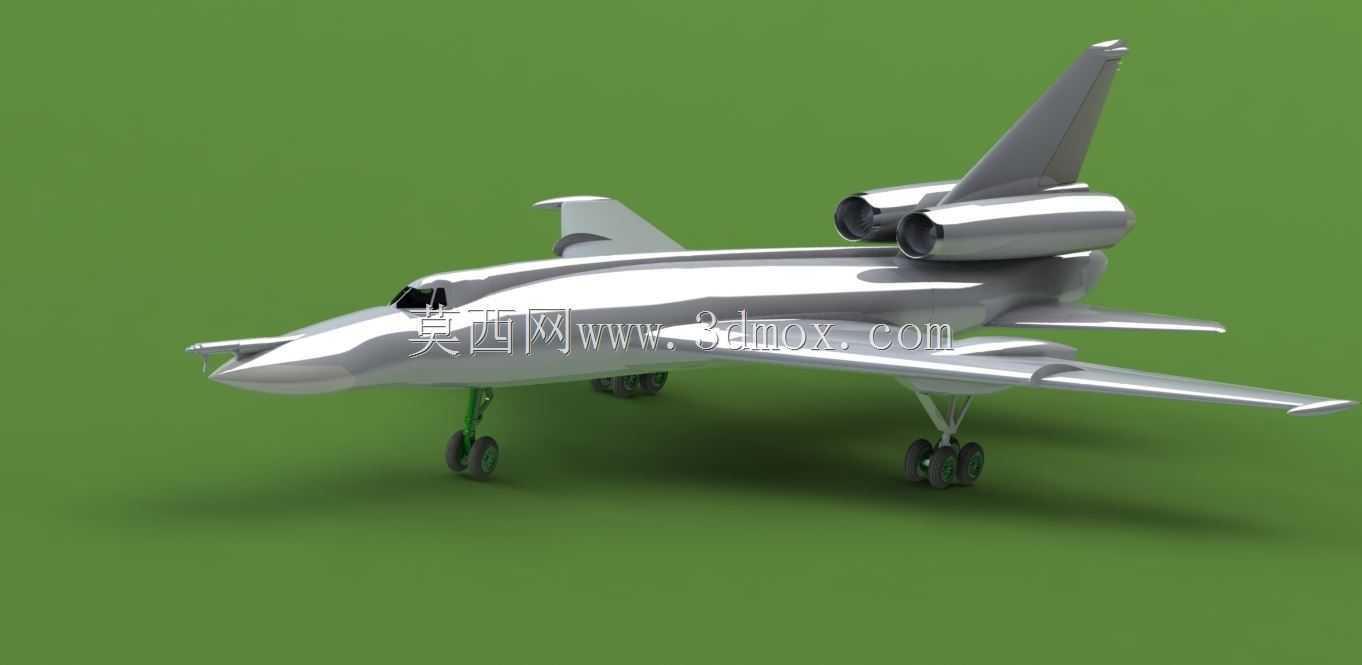

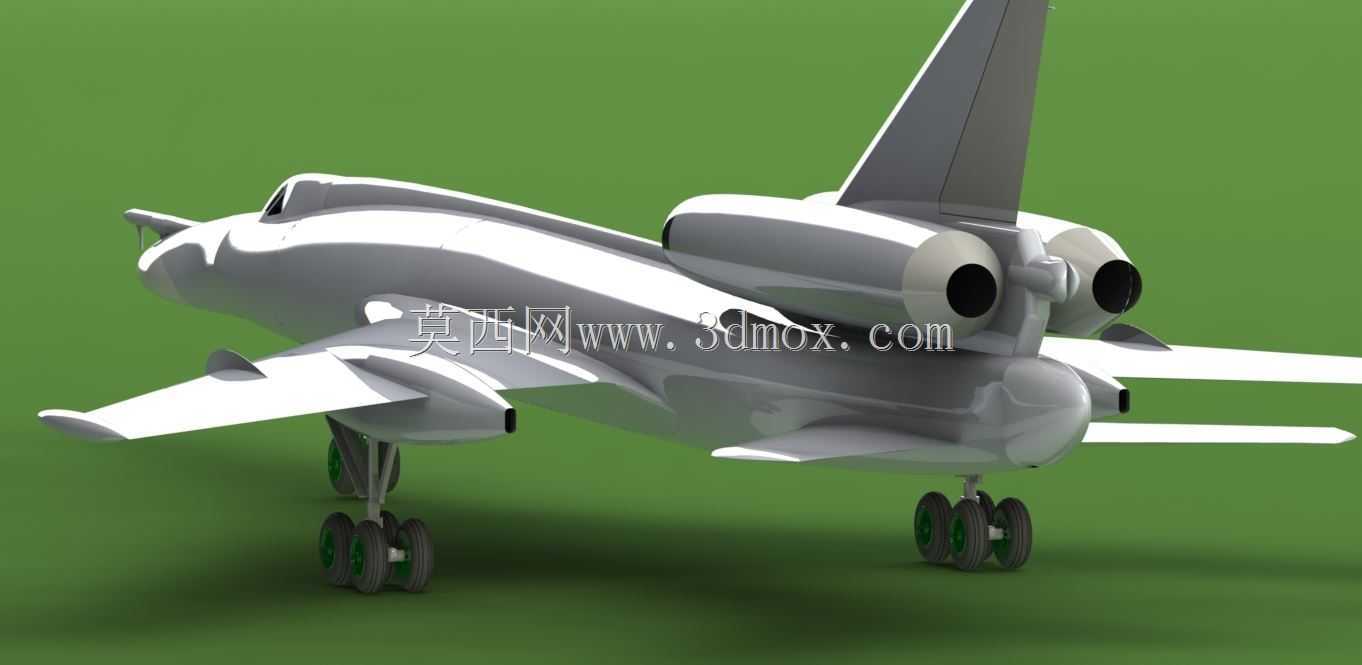

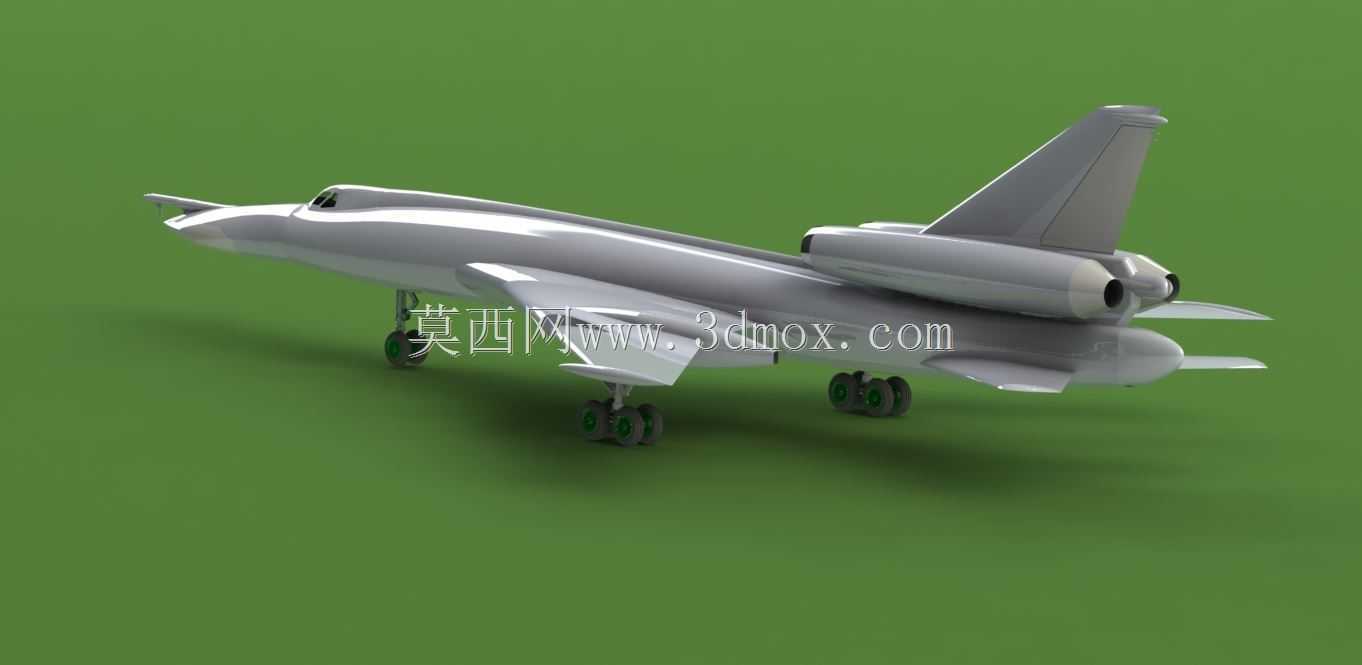

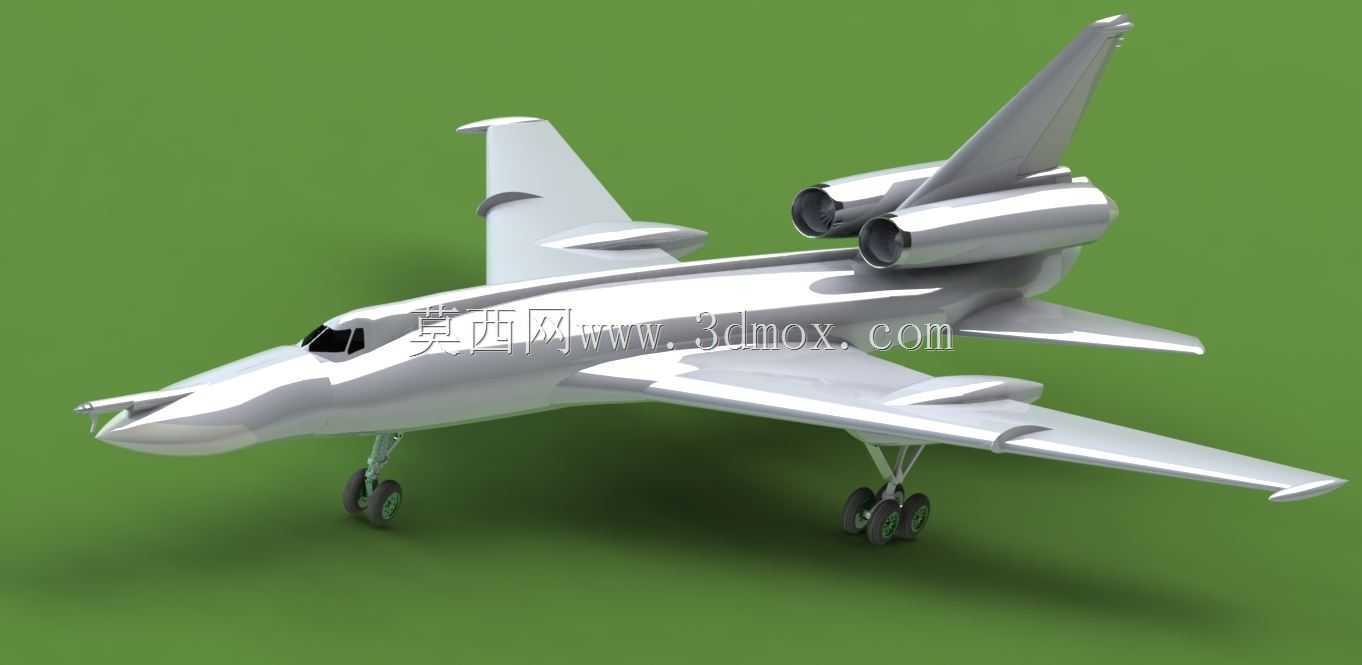

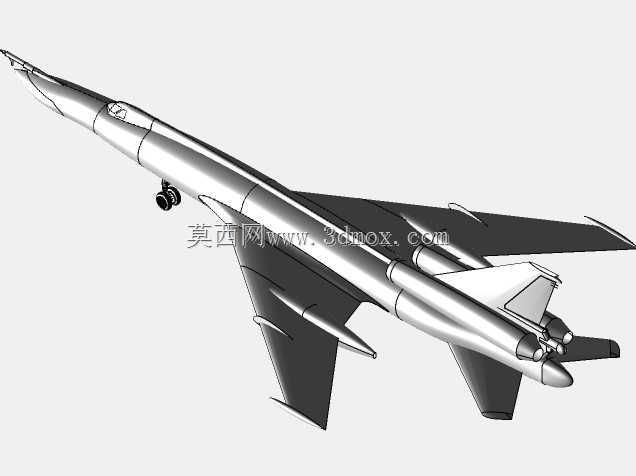

图-22超音速轰炸机外观结构三维数模

该三维数模完整还原了图-22轰炸机的整机气动外形与外部结构细节，建模过程中优先匹配了机身跨音速面积律修形特征，确保机翼与机身衔接处的蜂腰结构曲率符合原始机型的气动设计逻辑，可直接用于航空科普展示、飞行器气动教学演示、军事仿真场景搭建等场景。从结构设计层面看，模型完整呈现了机身两侧进气道的可调斜板轮廓、垂尾与平尾的安装角度、主起落架与前起落架的收放舱位边界，机身截面沿纵轴的变化曲线严格对照实机测绘数据拟合，机头雷达罩的锥角、座舱风挡的倾斜角度、翼刀的布置位置均与实机保持一致，能够为飞行器外形逆向设计参考、同类型战机结构对比分析提供直观的三维参照。在实际应用层面，该数模可支撑航空类专业的教学演示，帮助学员理解超音速轰炸机的总体布局逻辑，也可作为军事仿真场景中的装备载体，配合场景完成空域态势推演的可视化呈现；对于结构设计从业者而言，模型中起落架的支柱结构、发动机短舱的吊挂安装形式、操纵面的铰接位置均做了细节还原，能够清晰展示大型军用飞机的外部结构布置思路，可作为同类飞行器总体布局设计的参考样本。模型的外形尺寸严格按照实机比例缩放还原，机身长度、翼展、垂尾高度的比例关系完全匹配实机参数，各外部部件的安装边界清晰，机翼后掠角、发动机短舱与机身的相对位置、尾翼的安装角均经过校准，不存在结构干涉问题，可直接用于3D打印制作实体展示模型，也可导入仿真软件作为气动外形分析的基础数模，无需额外做大量的几何修复工作。建模过程中对机身蒙皮的分块接缝、减速板的轮廓位置、加油探头的收纳舱位都做了细节刻画，没有过度简化关键结构特征，能够满足不同场景下的外观展示与结构参考需求。
