20寸管道快开快闭锁紧连接结构

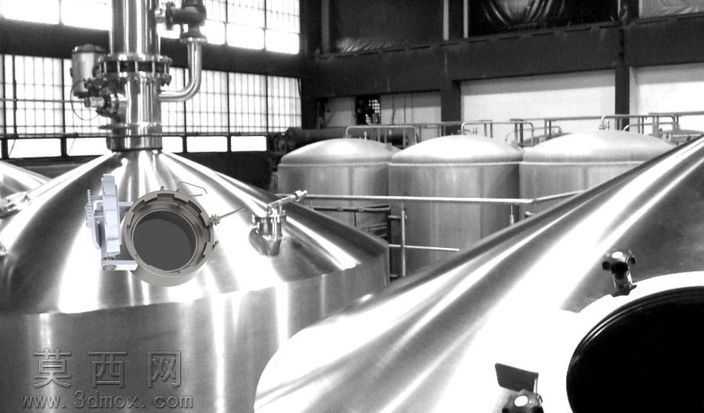

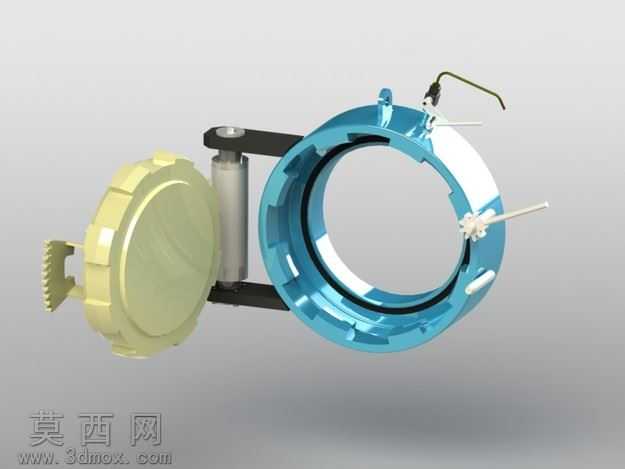

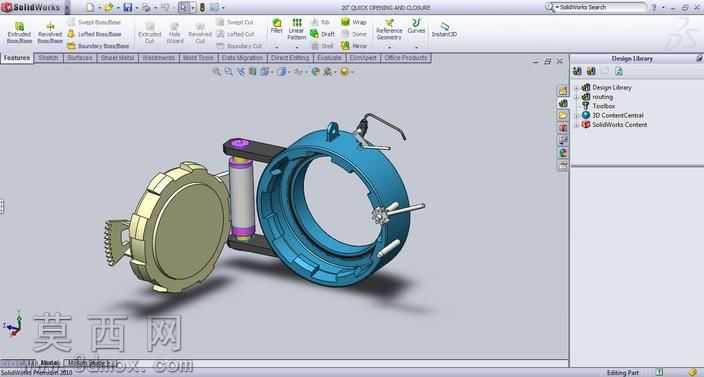

本模型为20寸规格管道配套的快速开启与关闭连接结构，采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循机械设计的装配逻辑，对每一个零部件的尺寸公差、配合间隙都做了对应约束，确保虚拟装配状态下各部件运动无干涉，可直接用于结构验证与运动仿真演示。模型整体分为密封端盖、环形锁紧基座、联动压杆、锁紧卡扣、导向定位柱几个核心模块，渲染阶段针对不同部件赋予了差异化的材质表现：环形锁紧基座采用蓝色喷塑金属材质，还原工业管道配件的常用表面处理效果，表面做了细微的磨砂颗粒质感处理，避免塑料感过重；密封端盖采用浅橄榄色硬质工程塑料搭配边缘的防滑齿纹结构，齿纹的凹凸深度、排布间距都参考实际手动操作的施力需求设计，保证徒手操作时的摩擦力足够；联动压杆部分采用黑色硬质尼龙搭配紫色缓冲垫圈，金属销轴部分做了镀铬亮面材质处理，还原金属销轴的高光反射特性，不同材质的粗糙度、金属度参数经过反复调试，渲染输出的效果清晰区分各个功能部件，直观展示结构组成。结构设计上采用偏心锁紧的联动原理，环形基座内侧设置有适配管道端的定位台阶与密封槽，端盖与基座之间通过对称布置的联动压杆实现同步锁紧，扳动单侧的操作手柄即可带动整圈卡扣同步完成锁紧或松脱动作，无需逐个拧动螺栓，可大幅提升大口径管道的启闭操作效率，端盖边缘的密封面做了平面度约束设计，可配合密封圈实现承压状态下的密封效果，锁紧卡扣的接触斜面做了角度优化，保证锁紧状态下具备自锁特性，不会受管道内压影响出现意外松脱。建模过程中对所有活动部件添加了对应的配合约束，可直接在软件中模拟启闭的完整动作过程，验证各部件的运动行程与干涉情况，模型同时导出了通用中间格式，可适配多款三维软件打开使用，能够为大口径快开管道连接结构的设计优化、教学演示、方案展示提供直观的三维参考。
