手动液压叉车升降油缸及门架结构设计

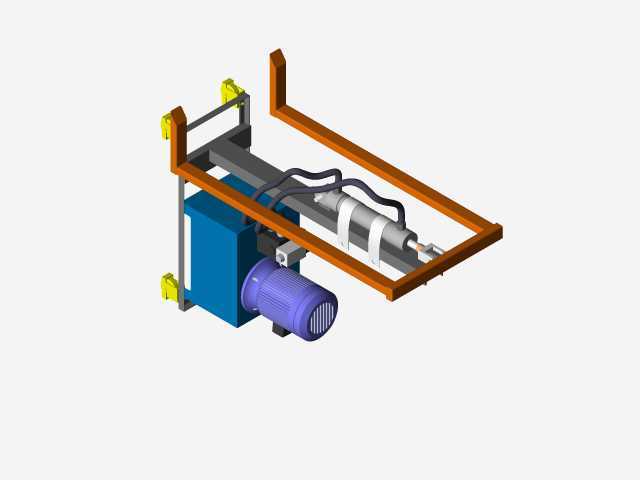

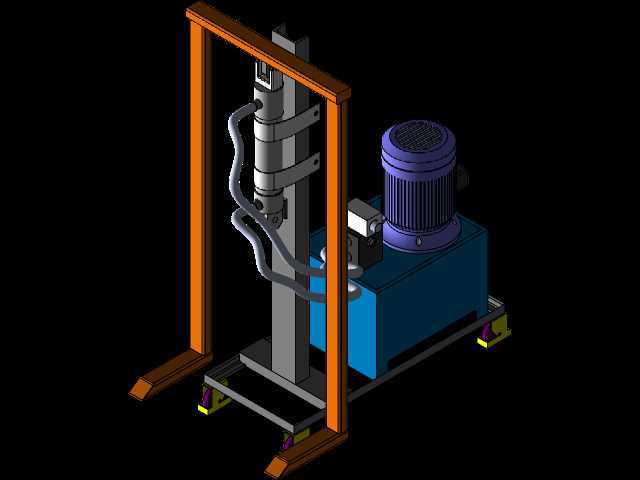

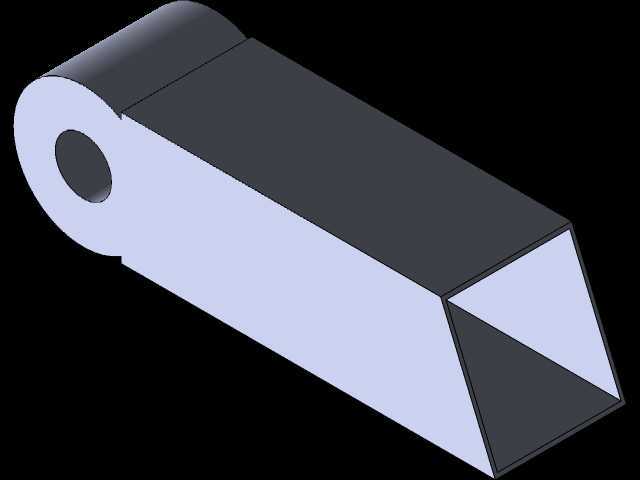

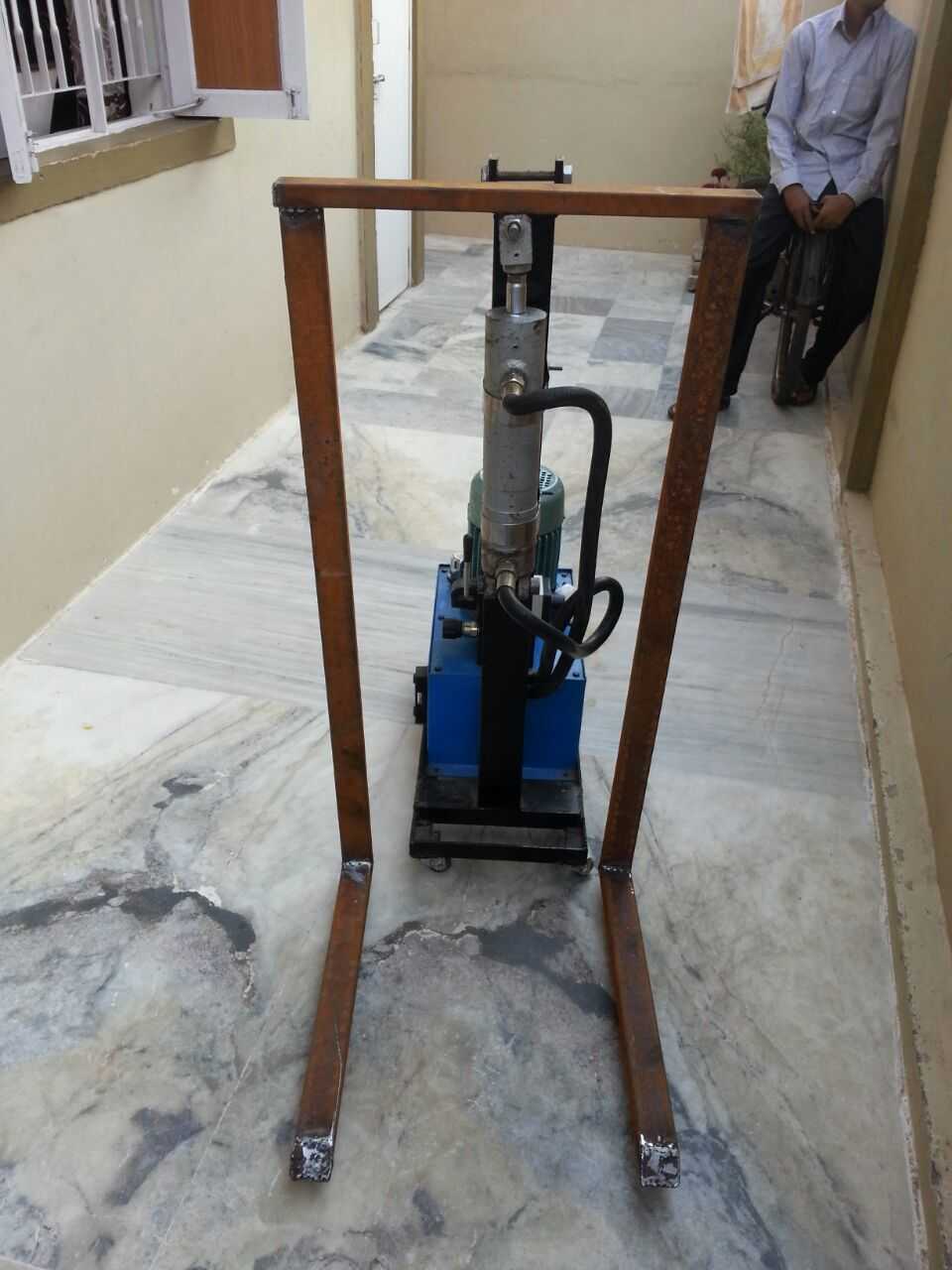

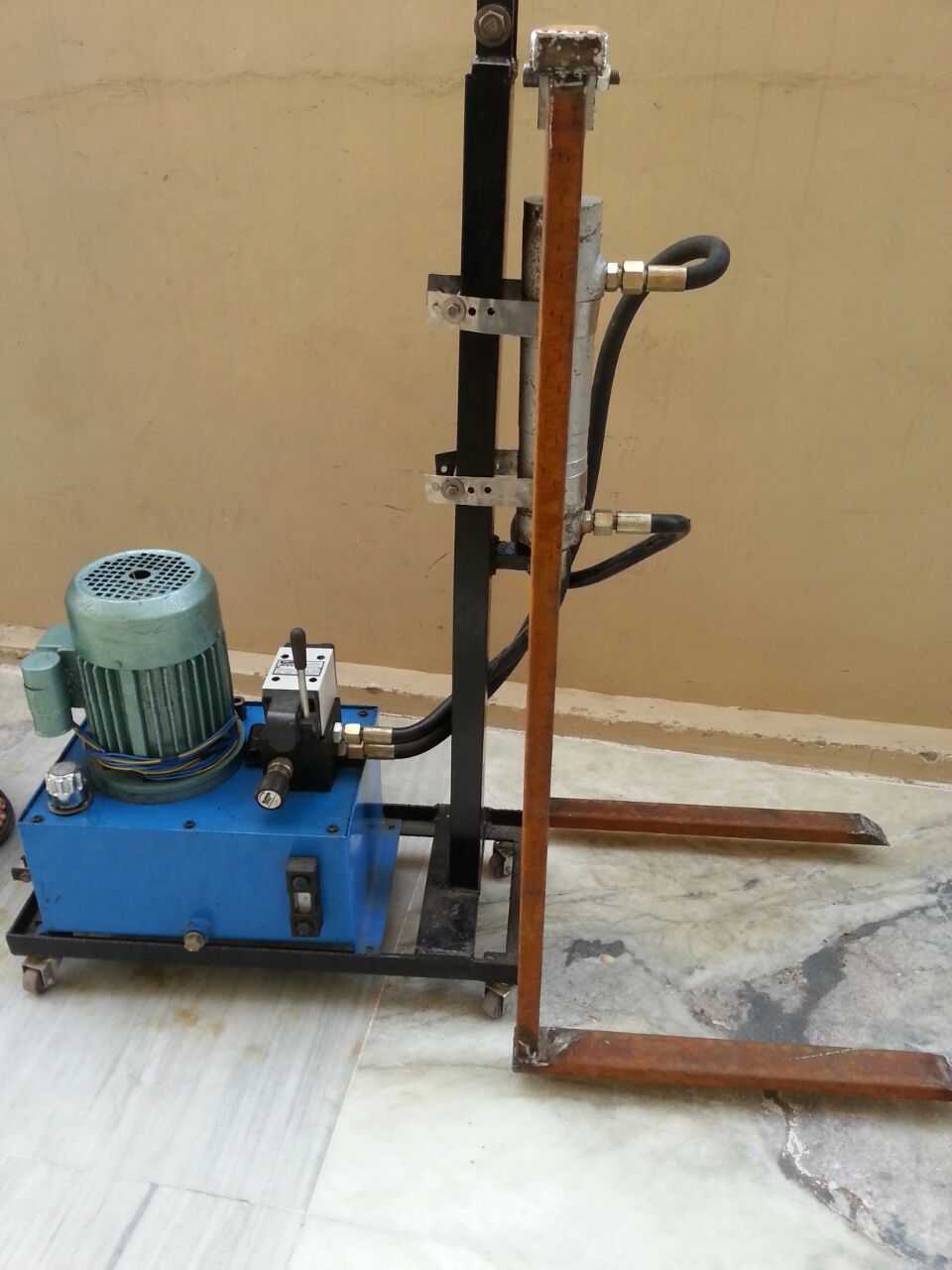

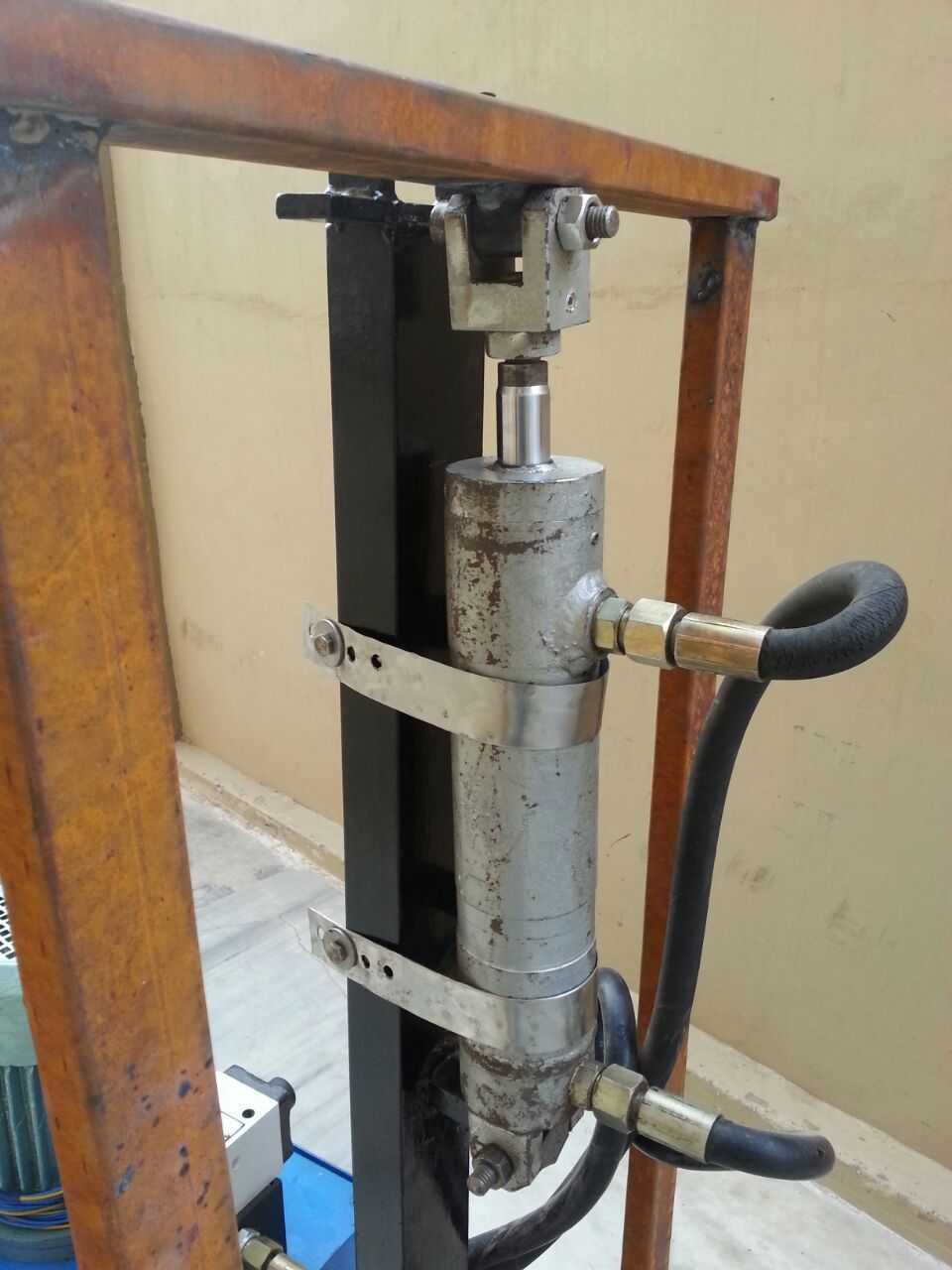

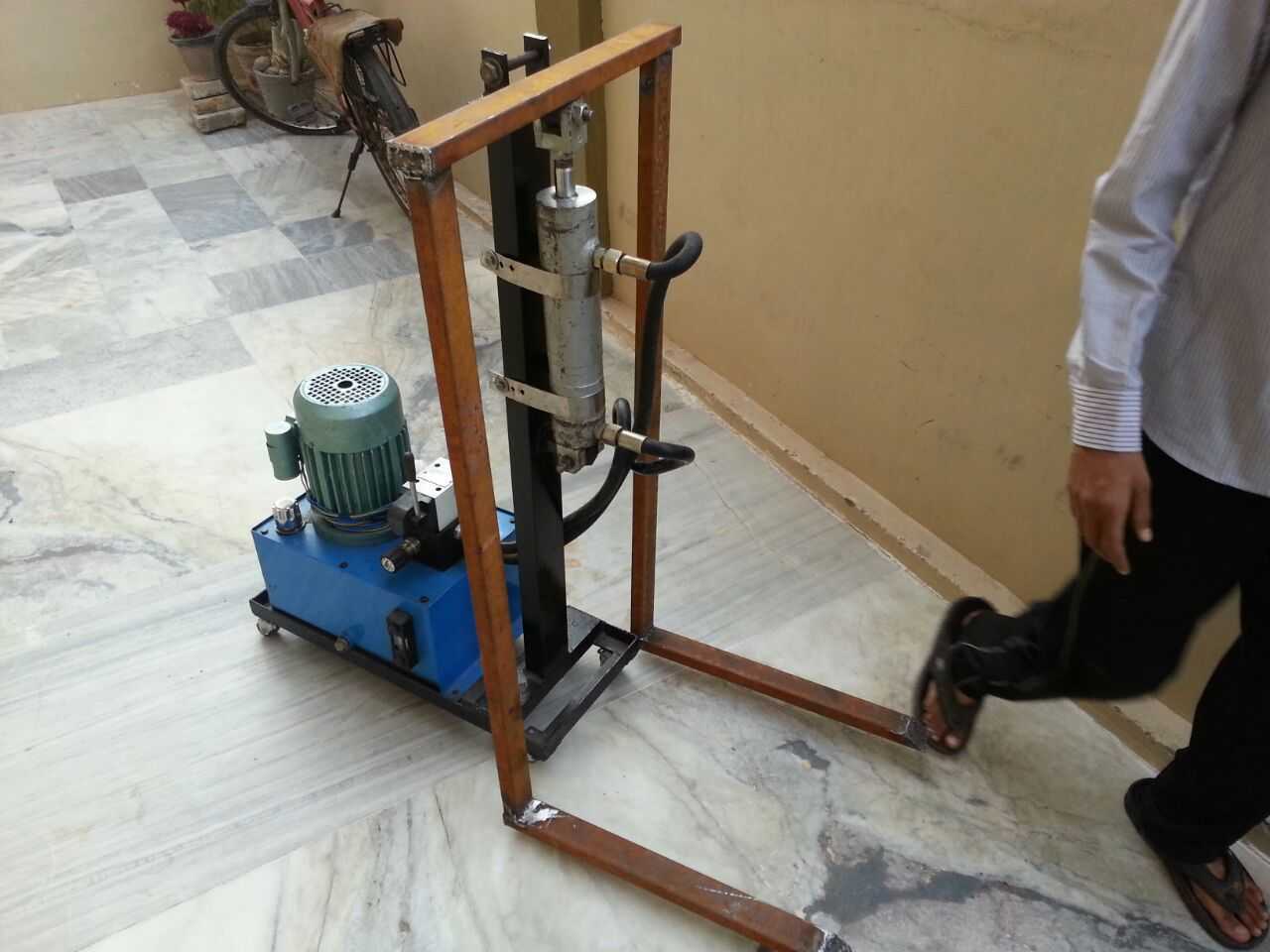

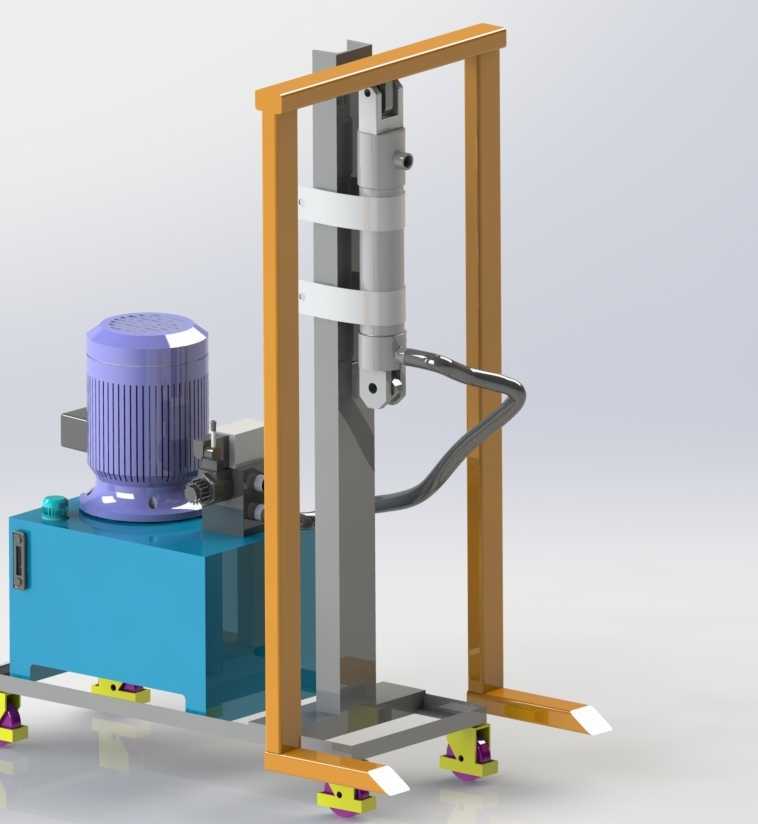

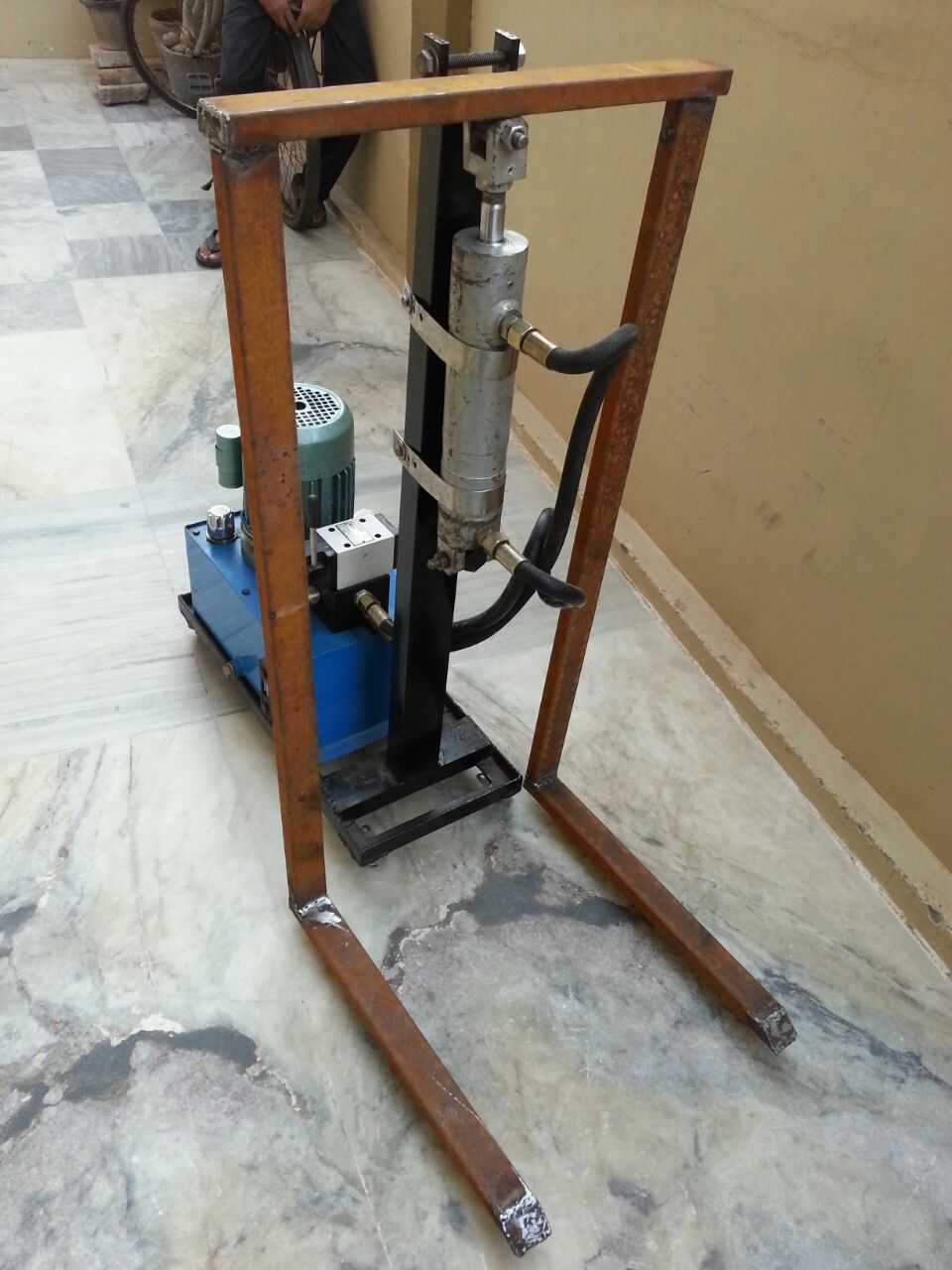

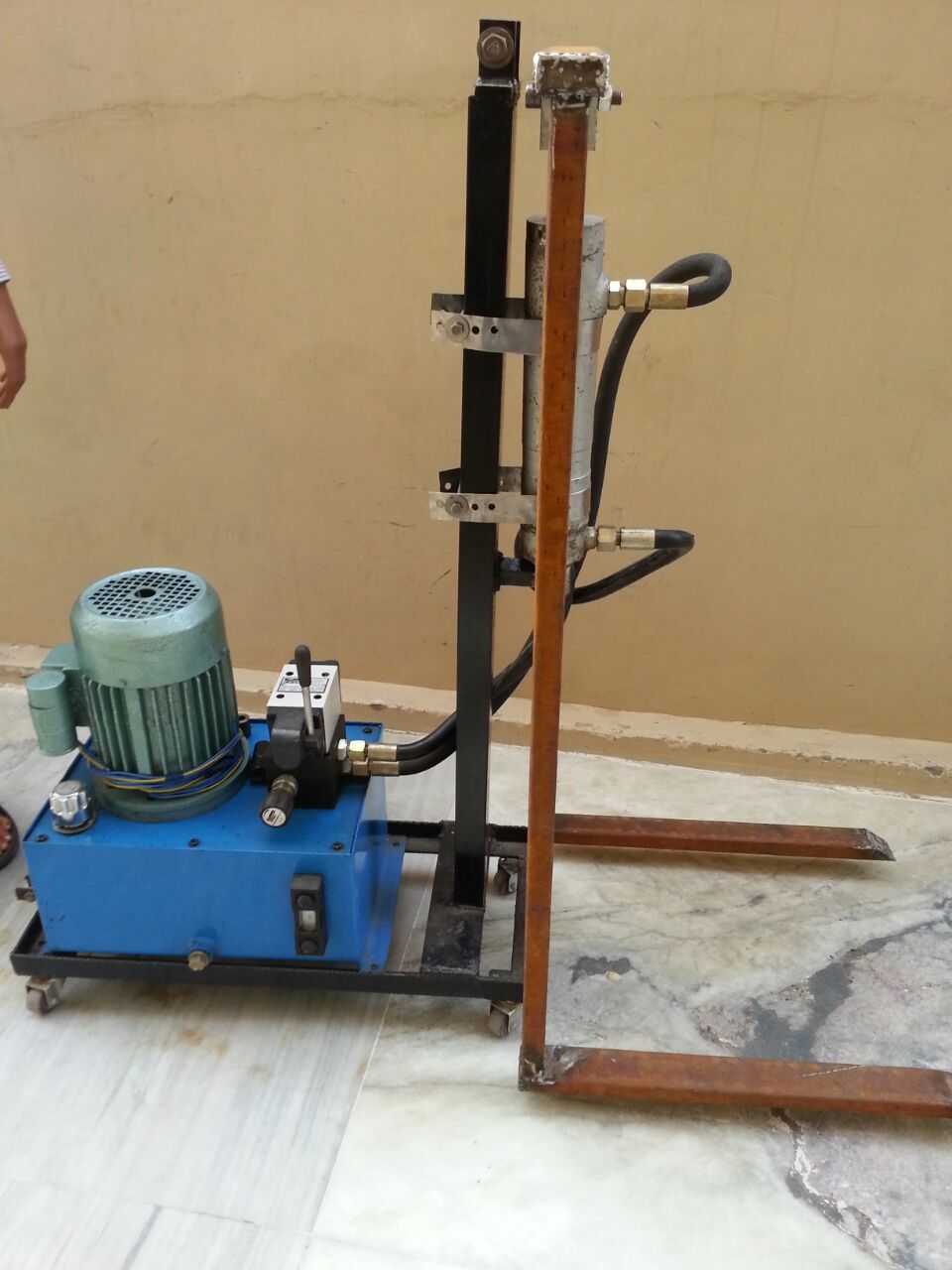

　　仓储车间内的托盘货物短距离转运、堆高作业场景中，手动液压叉车是普及率极高的轻载搬运设备，本次呈现的结构聚焦于叉车核心的升降执行单元，覆盖油缸固定、门架导向、液压管路排布的完整细节。从实际作业需求出发，该结构的核心功能是通过手动泵油驱动油缸柱塞伸缩，带动货叉沿门架导轨完成垂直升降，额定承载工况下需保证升降过程无卡滞、偏载时结构形变量控制在允许范围内，避免货物侧翻风险。设计过程中优先考虑了油缸的安装定位逻辑：采用两道不锈钢抱箍将油缸筒体固定在门架内侧的竖向安装面上，抱箍与油缸接触面预留了微小的配合间隙，既避免长期使用中油缸外壁因硬接触出现磨损，也能抵消一部分升降过程中产生的径向微动，防止密封件过早失效。

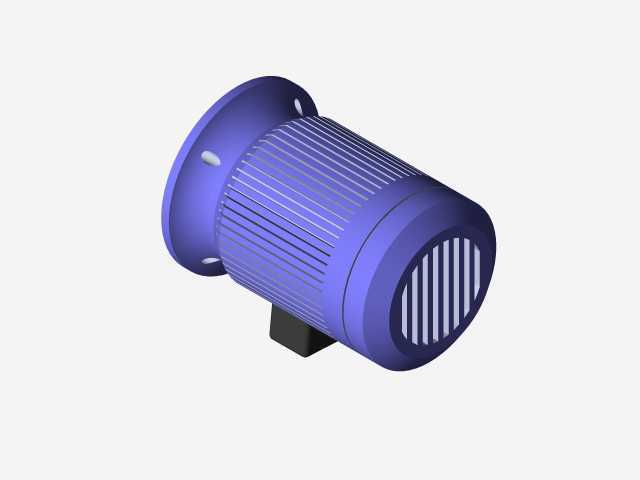

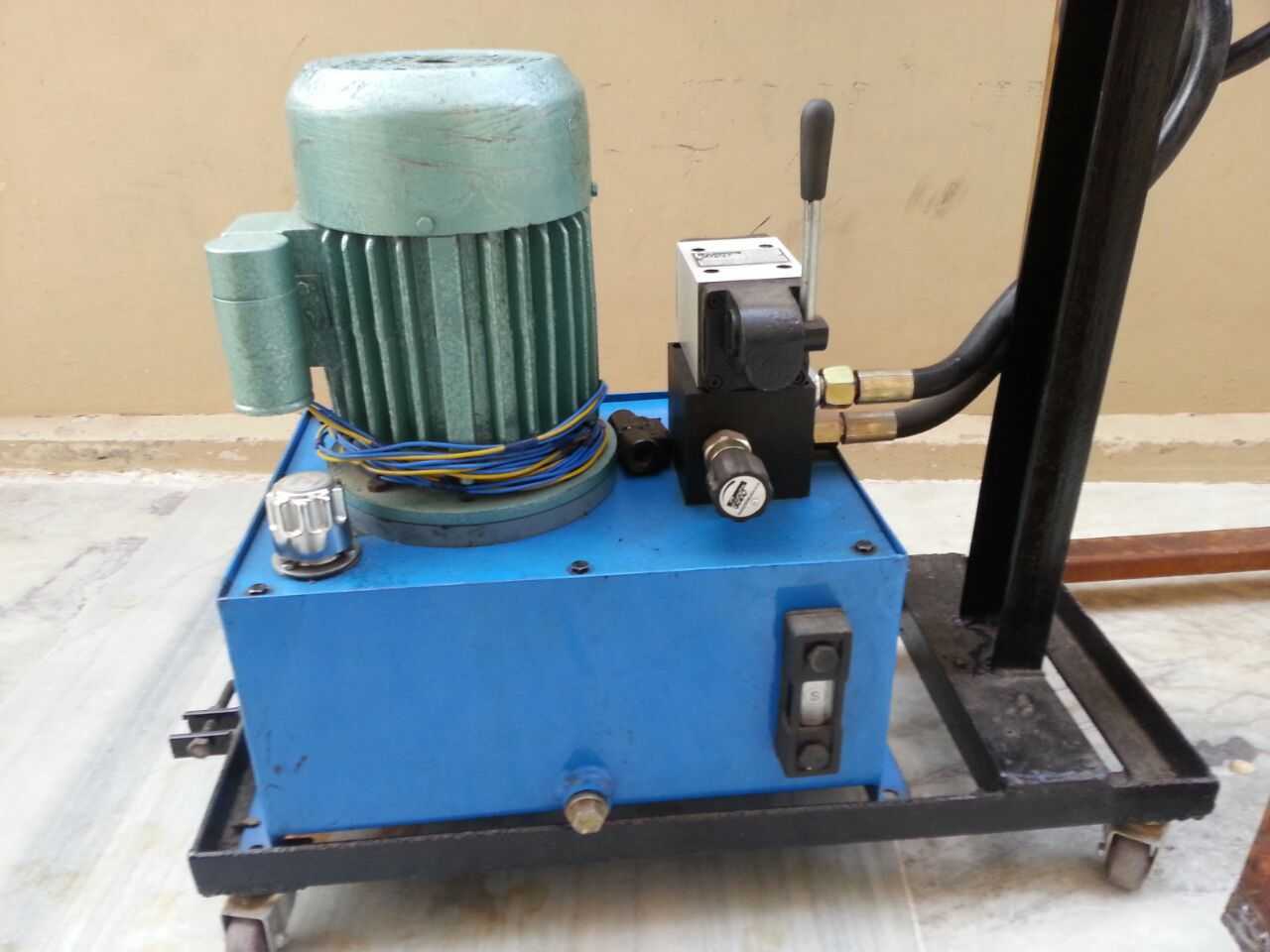

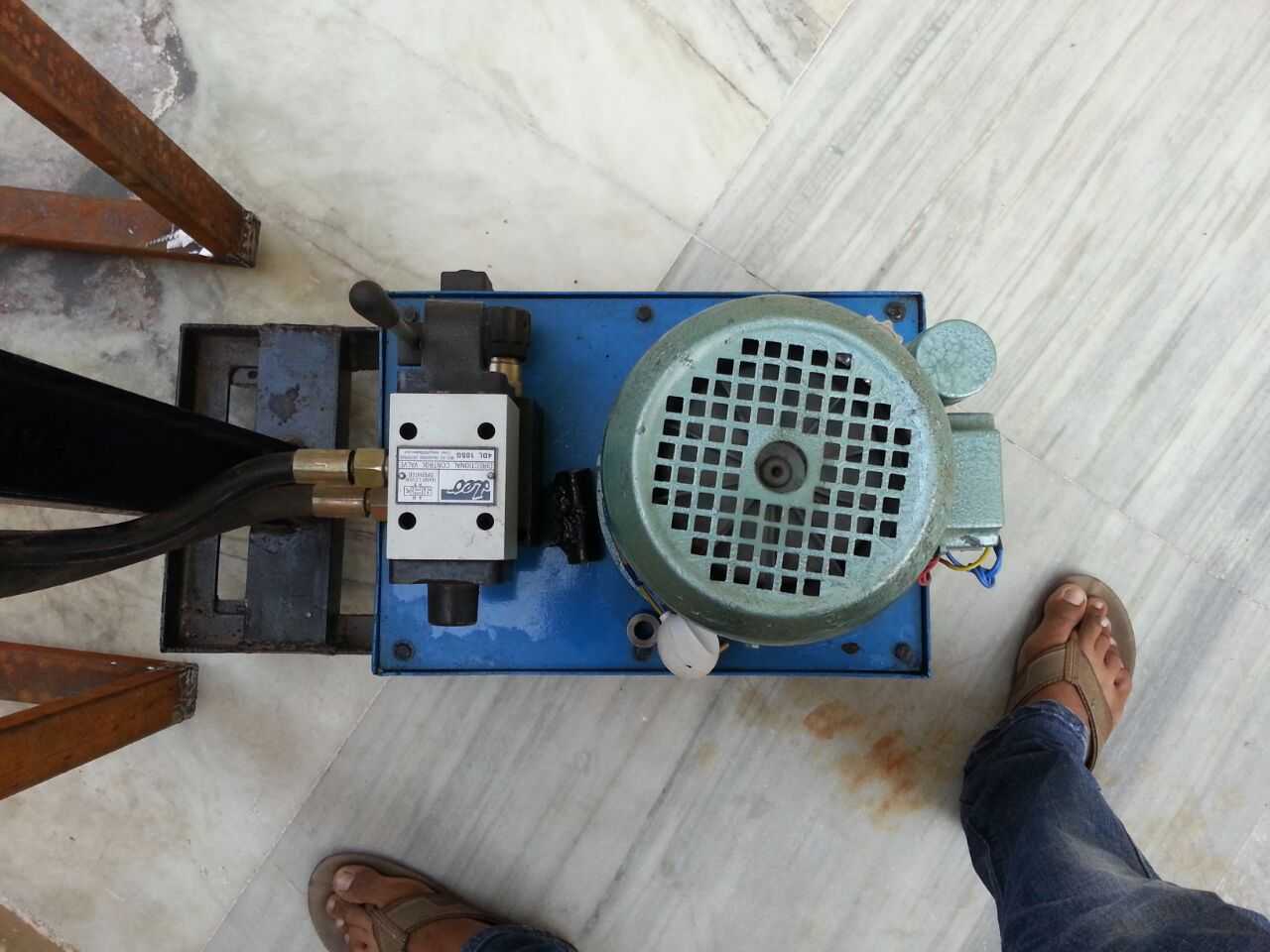

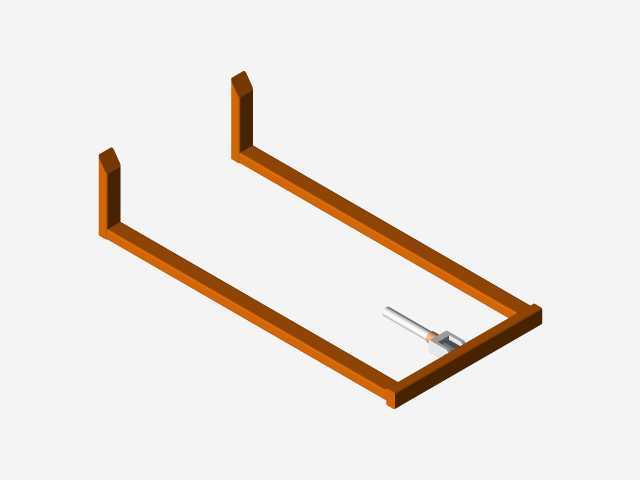

　　油缸上下端的连接结构做了差异化设计，上端柱塞头部通过铰接支座与内门架的横梁连接，铰接副预留了足够的摆动余量，可抵消门架升降过程中因导轨间隙产生的微小偏斜，避免柱塞承受额外的侧向弯矩；下端进回油接口采用标准液压管接头搭配高压橡胶软管，管路走向沿门架立柱内侧排布，通过金属管卡固定，既避免作业过程中管路被货物剐蹭，也预留了门架全行程升降时的管路伸缩余量，不会出现管路拉扯、弯折堵油的问题。门架部分采用型钢焊接成型，外侧固定框架作为固定支撑，内侧活动框架通过导向滑块与外框架配合，滑块采用耐磨尼龙材质，预留了润滑脂加注槽，长期使用后可通过加注润滑脂降低滑动阻力，减少磨损噪音。从安装边界来看，该升降单元总宽度适配标准1.2米托盘的作业间距，

　　油缸行程匹配常规2吨手动叉车3米以内的最大堆高需求，整体结构的安装孔位与通用手动叉车的底盘、货叉架安装尺寸完全兼容，可直接作为替换部件或整机设计的核心单元使用。结构设计中充分考虑了维护便利性，油缸的密封件采用标准规格件，出现泄漏时无需整体拆解门架即可更换密封组件；抱箍的固定螺栓采用外露设计，检修时可快速松开调整油缸的安装垂直度，避免因安装偏差导致的柱塞偏磨。液压管路的接头位置预留了足够的扳手操作空间，日常更换油管、排气操作时无需拆解周边结构，大幅降低一线运维的操作难度。实际工况验证中，该结构在满负载连续升降300次循环后，油缸无外泄漏，门架导向面无明显拉伤，升降速度偏差控制在5%以内，完全满足仓储场景下日均百次以内的作业频次需求。针对车间地面不平整的常见工况，门架下端与底盘的连接位置设置了微小的浮动间隙，可抵消地面3度以内的倾斜带来的结构附加应力，避免焊缝长期受交变应力出现开裂问题。
