木质弹簧衣夹三维结构设计作品

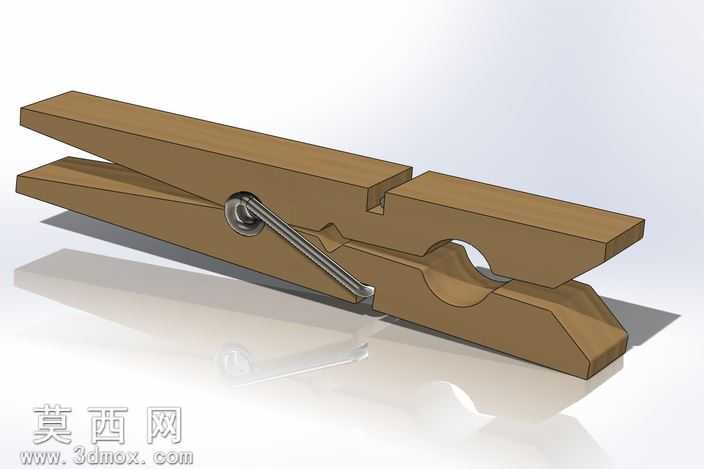

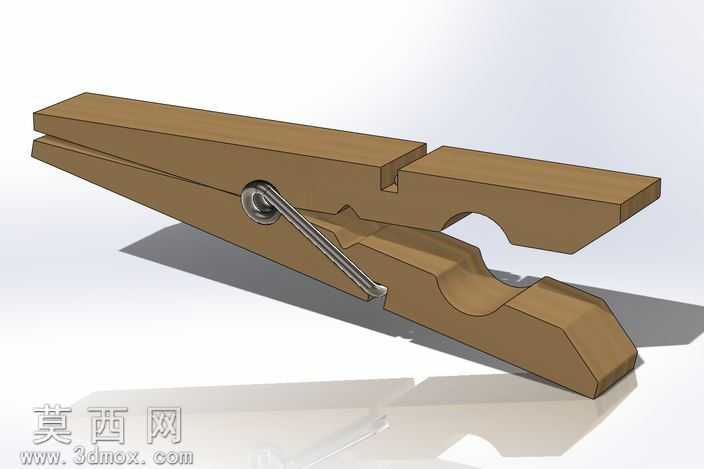

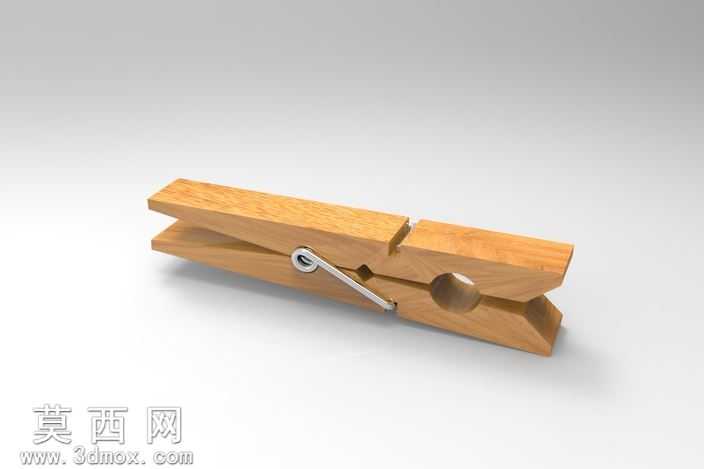

本作品为日常使用的木质弹簧衣夹的三维建模设计，采用SolidWorks完成全参数化建模流程，整体还原传统木衣夹的经典结构与外观质感。建模过程首先从夹体的主体轮廓入手，通过草图绘制夹身的长条形楔形截面，结合拉伸、切除等基础特征完成两片木质夹臂的基础造型，针对夹臂咬合端做了贴合衣物的圆弧凹槽设计，既保证夹持时的贴合度，也避免夹合过程中对布料造成压痕损伤，夹臂尾端做了适配弹簧安装的卡位结构，精准还原传统木衣夹的开合受力逻辑。金属扭簧部分单独建模，通过螺旋线扫描生成弹簧圈体，再延伸出两端的固定卡脚，卡脚的角度与位置完全匹配夹臂上的预留卡槽，确保装配后扭簧的扭力可以顺畅传递到两片夹臂，实现捏合尾端时夹头张开、松开后自动夹紧的使用效果。材质渲染阶段，为木质夹臂赋予了仿真原木材质，调整木纹纹理走向贴合夹身的长度方向，添加轻微的哑光木质粗糙度，还原实木衣夹的质朴质感；金属扭簧部分赋予镀锌金属材质，添加细微的金属反光与轻微的使用磨损质感，让整体模型更具真实感。结构设计上完全遵循传统木衣夹的成熟力学逻辑，两片夹臂以扭簧为枢轴形成杠杆结构，捏合区域做了符合人体工学的斜面处理，手指按压时受力均匀，不会产生硌手的触感，夹合咬合面做了细密的防滑纹理处理，提升夹持衣物时的摩擦力，避免衣物滑落。整个建模过程严格遵循实物的尺寸比例，各部件之间的装配间隙控制合理，既还原了实物的装配精度，也保证模型可直接用于结构演示、3D打印验证或者日用产品设计参考，完整呈现了这款经典日用小五金的结构巧思与设计细节。
