20英寸快开快闭管道连接锁紧装置

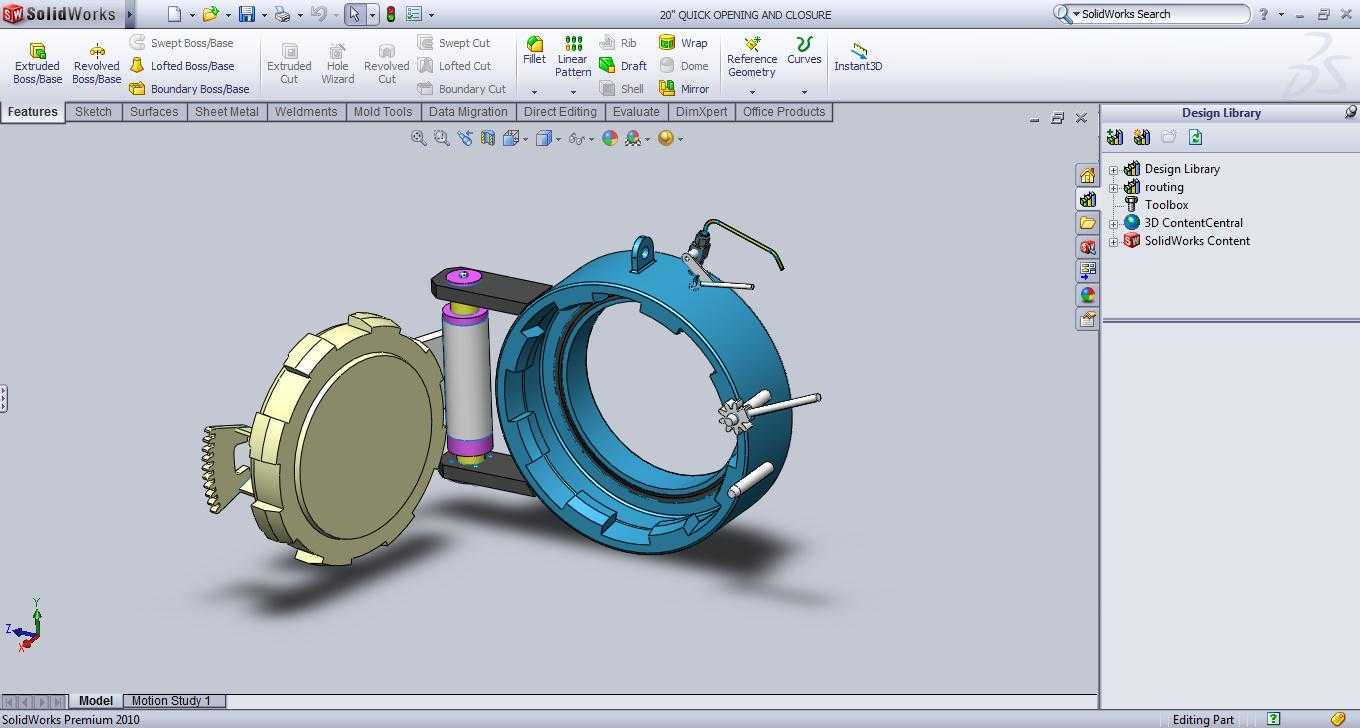

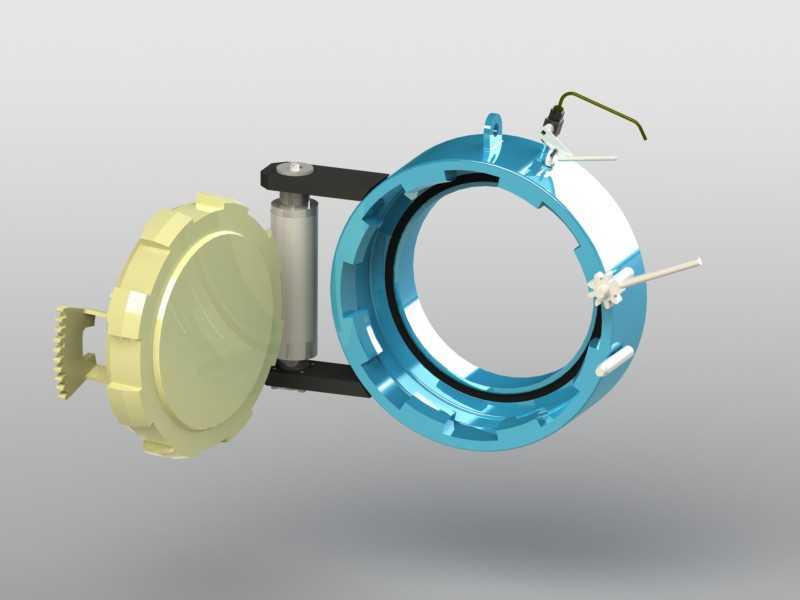

　　在市政给排水、化工流体输送、应急抢险管线铺设等场景中，管道端口的快速接驳与截断一直是影响作业效率的核心环节，传统法兰连接需要逐颗拧紧螺栓，拆装耗时久，在需要频繁切换管路、应急抢修的工况下局限性十分明显，这款20英寸规格的快开快闭管道装置，正是针对大口径管路快速通断需求开发的结构方案。从结构设计逻辑来看，装置采用抱箍式锁紧环配合铰接端盖的主体架构，蓝色环形主体为对接基准环，安装时先将基准环与固定管道端口通过周向定位结构完成预装，端盖侧通过铰接臂与基准环连接，无需完全拆卸所有连接件即可实现端盖的翻转开合，相比传统螺栓紧固的盲板结构，开合过程无需逐个拆装紧固件，单人即可完成操作。锁紧机构采用多组周向布置的快压锁紧销配合手柄式锁止结构，

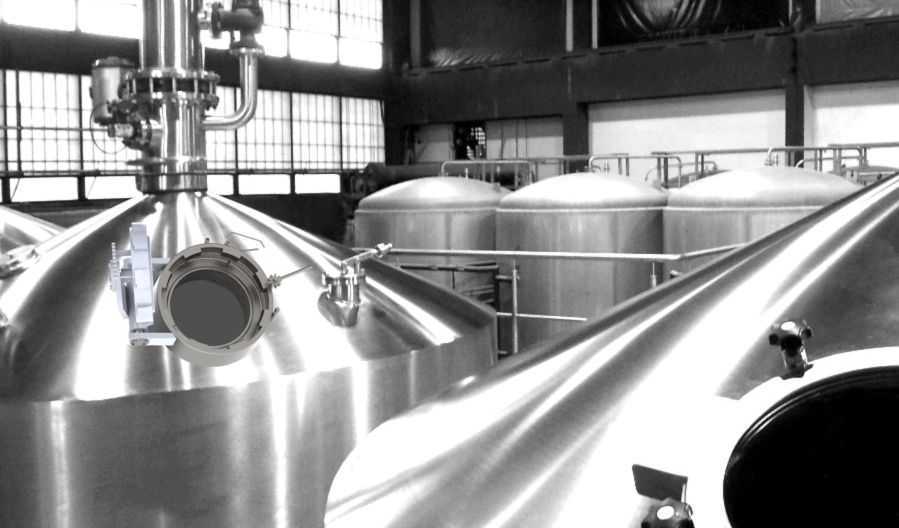

　　端盖闭合后，扳动周向的锁紧手柄即可带动锁紧销卡入基准环的对应锁位，配合端盖内侧的密封胶圈形成均匀的压紧力，避免大口径端盖容易出现的局部密封压合不实、泄漏的问题；装置上集成的助力气撑结构，能够在端盖开启过程中提供支撑力，抵消大口径端盖的自重，避免端盖开启后自由下坠造成磕碰或者人员砸伤风险，同时在端盖闭合过程中提供缓降助力，降低操作强度。从安装边界来看，该装置适配公称通径20英寸的标准钢制管道，基准环的周向安装孔位与同规格标准法兰的孔距参数兼容，不需要对原有管道端口进行额外改造即可直接替换原有盲板或者普通法兰端盖，整体轴向安装长度控制在常规法兰盲板加紧固件总长度的1.2倍范围内，不会额外占用过多管线排布空间，适合在空间紧凑的管廊、

　　车载管线、临时输送管线中使用。端盖外侧设计的格栅式加强筋结构，在保证端盖整体承压能力的前提下，尽可能降低了端盖的自重，相比同厚度实心端盖重量降低约30%，同时加强筋的排布方向对应锁紧点的受力位置，能够将锁紧力均匀传导到整个密封面，避免端盖受压变形导致密封失效。在实际工况适配中，该结构可根据输送介质的特性更换对应材质的密封件，适配清水、轻度腐蚀性化工流体、粉体物料等不同介质的输送管路，在应急抢险作业中，能够在数分钟内完成管路端口的封闭或者开启，相比传统法兰连接作业效率提升80%以上；在需要频繁清理管道内部、切换管路通路的生产场景中，也能大幅降低拆装作业的劳动强度，减少停机维护时间。设计过程中针对大口径结构的受力变形问题做了专项优化，

　　基准环采用整体铸造成型后机加工密封面的工艺，锁紧销的位置经过受力仿真校核，保证在额定承压范围内，锁紧机构不会出现脱开、变形的问题，铰接轴的位置做了耐磨衬套设计，能够承受长期反复开合的磨损，提升装置的整体使用寿命。周向布置的多个锁紧点配合联动式的锁止结构，操作时不需要按特定顺序逐个锁紧，只需依次扳动锁紧手柄即可达到均匀的压紧力，对操作人员的技能要求更低，避免因为螺栓拧紧顺序不对、力矩不均造成的密封泄漏问题。
