Arduino控制自动灌溉装置结构设计

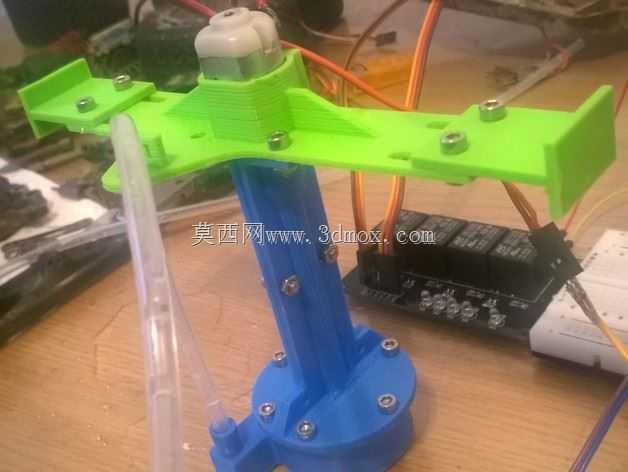

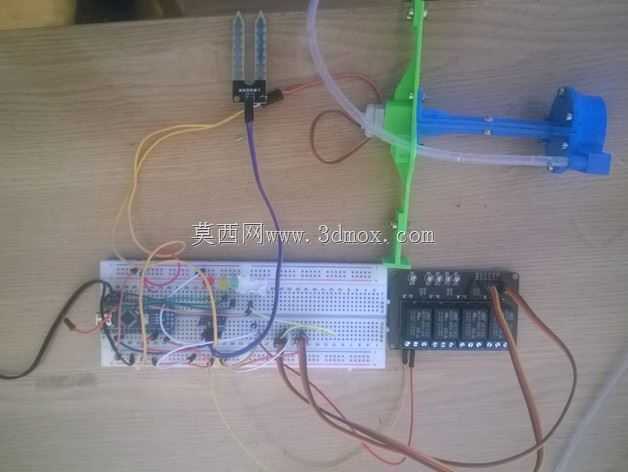

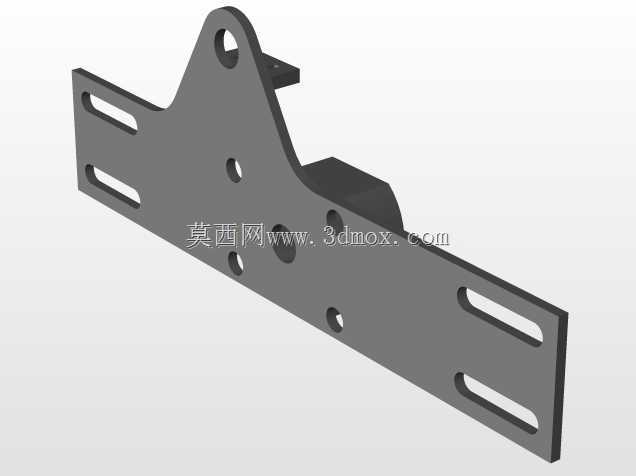

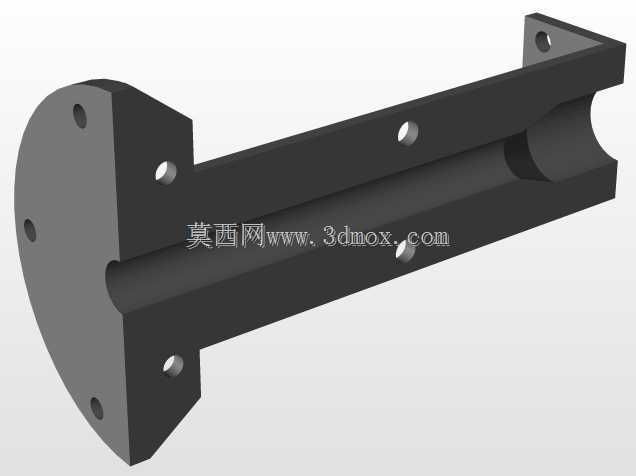

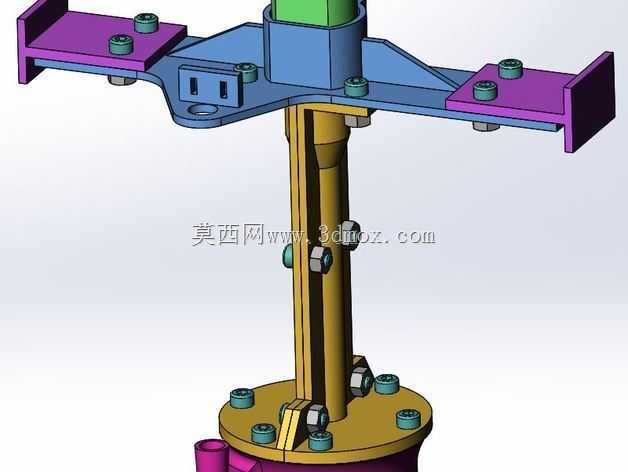

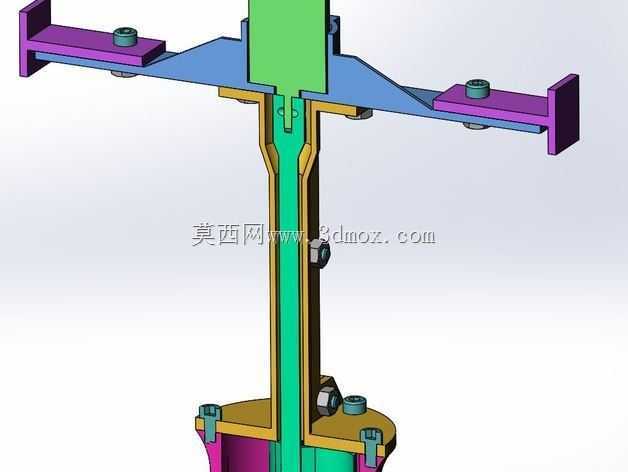

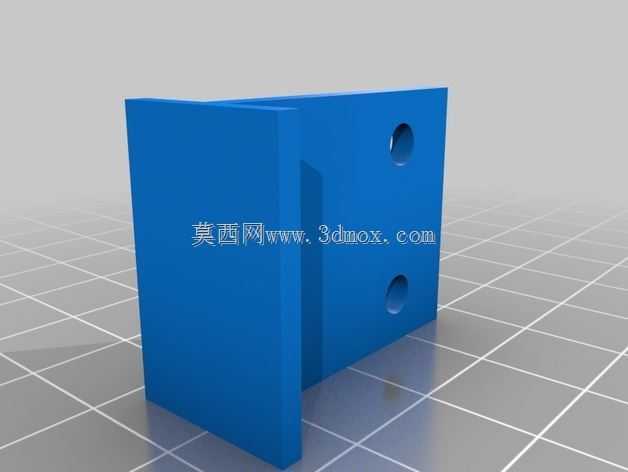

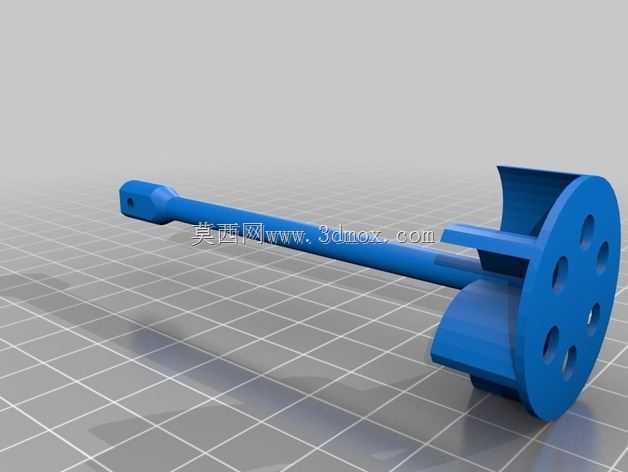

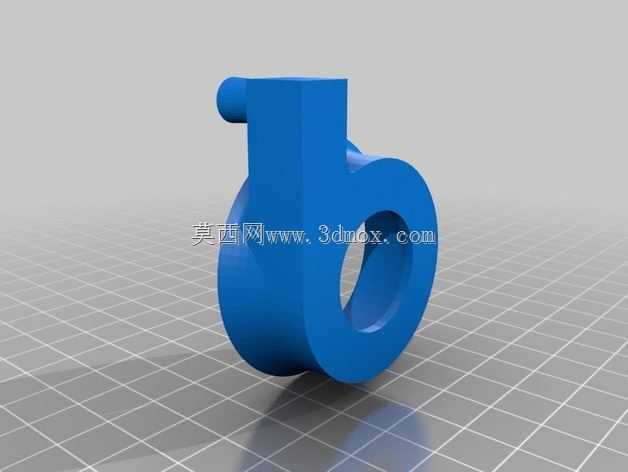

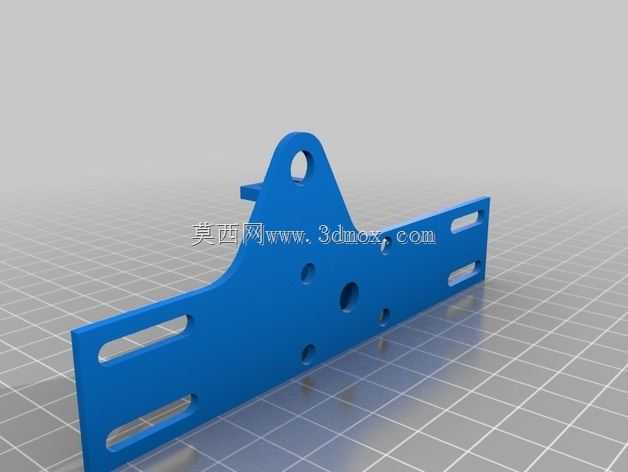

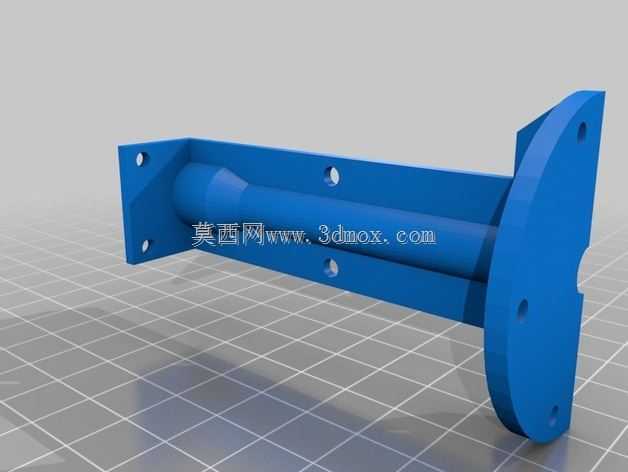

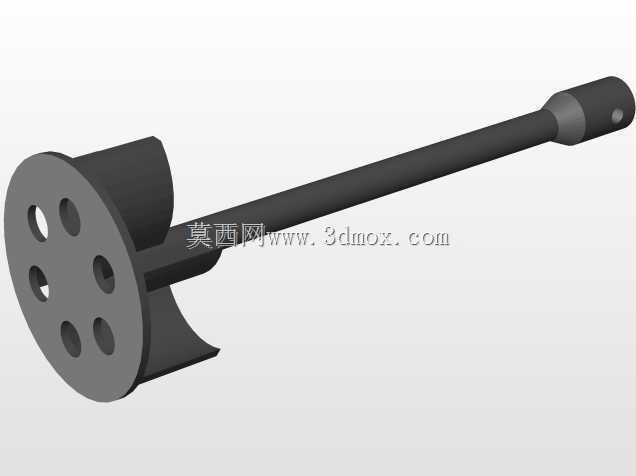

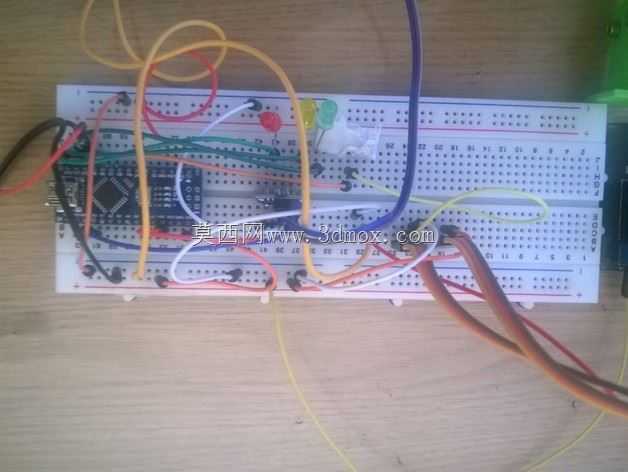

这套结构针对小型家庭园艺、阳台种植的自动补水需求设计，核心解决人工浇灌频次高、水量把控不准的痛点，可适配盆栽、小型种植箱等场景的无人值守灌溉作业。整体采用立式同轴布局，底部圆形法兰盘作为整机安装基座，盘面均布6处安装孔位，可直接通过螺栓固定在种植区旁的硬质平面或支架上，基座中心预留轴孔与走线槽，兼顾中心立柱的定位固定与内部线缆的隐蔽布设，避免灌溉水汽侵蚀线路。中心立柱采用分段式槽型结构，既承担上部安装板的支撑载荷，也可沿柱身调整上部组件的安装高度，适配不同高度的种植容器布设需求，柱身预留的调节孔位可根据实际安装场景锁定组件高度，避免浇灌位置偏移。上部十字延伸的安装板采用分体拼接设计，左右两侧的紫色安装托板预留了传感器、继电器模块的安装孔位，可直接通过螺栓固定YL-69型土壤水分传感器、继电器控制板，无需额外打孔加工，托板边缘的折边结构可对板载电子元件起到侧向防护作用，避免日常操作磕碰损坏元件；中心蓝色安装座用于固定输水立管，立管顶端预留水管快接接口，可直接对接输水软管，将水泵输送的水体导向各个种植点位。底部基座旁预留了微型水泵与电池组的安装位，可直接固定5mm直流玩具电机驱动的微型水泵，配套的电池组可采用4节AA电池供电，无需外接复杂电源线路，适配户外无供电的种植场景。设计过程中充分考虑了元件的拆装维护需求，所有电子元件的安装位均采用外露式设计，更换传感器、继电器时无需拆解整体支撑结构，仅需松开对应位置的固定螺栓即可完成元件替换；输水路径与电路走线完全分离，水管沿立柱外侧的卡扣固定，线缆从立柱内部中空槽走线，避免管路渗漏导致的电路短路风险。安装边界方面，整机横向最大延伸尺寸不超过300mm，立柱最高可调节至250mm，底部法兰盘直径120mm，占用安装空间极小，可放置在阳台角落、花园边缘不影响日常通行的位置，土壤水分传感器可通过延长线延伸至不同种植盆的土壤内，实时采集土壤含水率数据，当数值低于设定阈值时，继电器自动接通水泵电路，完成定量补水作业，无需人工干预即可维持种植区域的土壤湿度稳定。
