莱克斯刚性套筒轴承枕块三维结构设计

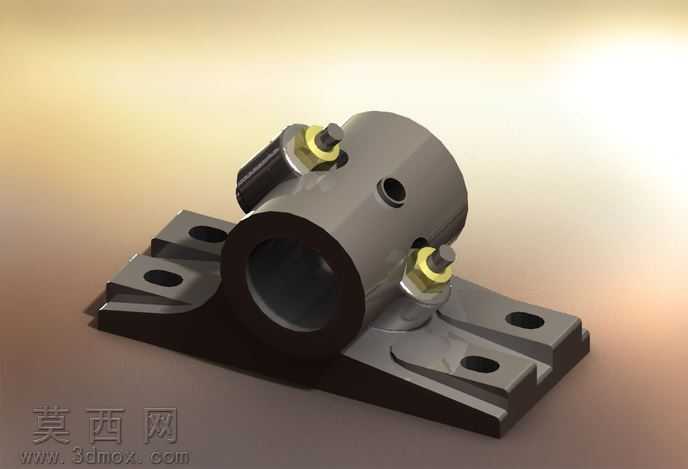

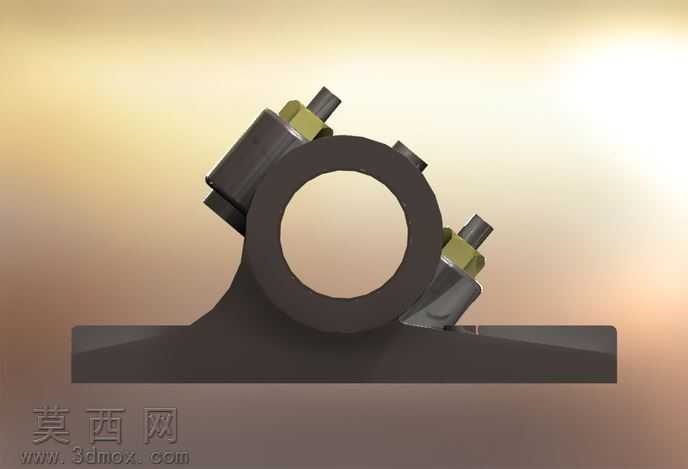

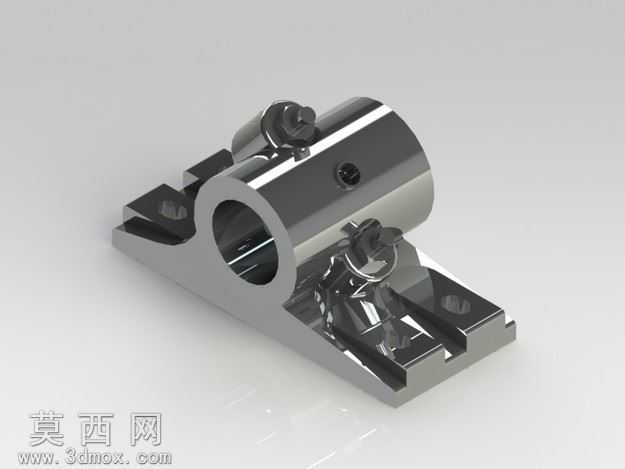

本作品为莱克斯刚性套筒轴承枕块的三维建模设计，建模阶段依托参数化设计逻辑完成全尺寸构建，首先对轴承枕块的分体式结构进行拆解，分为底部安装基座、中部套筒主体、顶部锁紧组件三个核心模块逐一绘制。底部安装基座采用带双安装翼的板式结构，建模时精准还原基座上的四个沉头安装孔位，对安装翼的斜面过渡、基座与套筒衔接处的圆角加强结构做了精细化处理，保证基座的受力结构特征完全还原实物特性。中部套筒主体为整圆通孔结构，建模时严格匹配轴承安装的内径公差尺寸，对套筒侧壁的注油孔、定位销孔的位置与孔径做了参数化约束，同时还原套筒外壁与锁紧组件配合的平面铣削结构，保证装配关系的准确性。顶部锁紧组件包含锁紧压块、紧固螺栓、防松垫片三个子零件，建模时还原了螺栓的外螺纹特征、压块的圆弧贴合面、垫片的防滑齿结构，所有子零件均按照实际装配关系完成配合约束，可实现虚拟装配下的锁紧动作模拟。材质与渲染阶段，针对不同零件的实际材质做了区分设置：底部基座采用铸铁材质，调配出深灰哑光带细微铸造颗粒的材质质感，还原铸铁件的表面特征；中部套筒采用调质钢材质，设置为金属灰带轻微机加工纹理的半哑光质感，突出机加工面的平整特性；锁紧螺栓与垫片采用镀锌钢材材质，添加轻微的金属反光与镀锌层的淡彩光泽；防松胶圈采用丁腈橡胶材质，设置为黑色哑光带细微橡胶纹理的质感。渲染时采用侧上方柔光打光方案，添加柔和的环境反射效果，既突出各零件的材质差异，也清晰展现轴承枕块的整体结构轮廓与装配细节。设计思路上，该模型严格遵循莱克斯2-1500系列轴承枕块的原厂尺寸规范，所有结构特征均参考实物测绘数据完成，兼顾了外观还原与结构准确性，可用于机械设计教学、设备装配演示、选型参考等场景，模型的参数化特征支持后续对安装尺寸、套筒内径等参数进行调整，适配不同规格的同系列轴承枕块改型设计需求。
