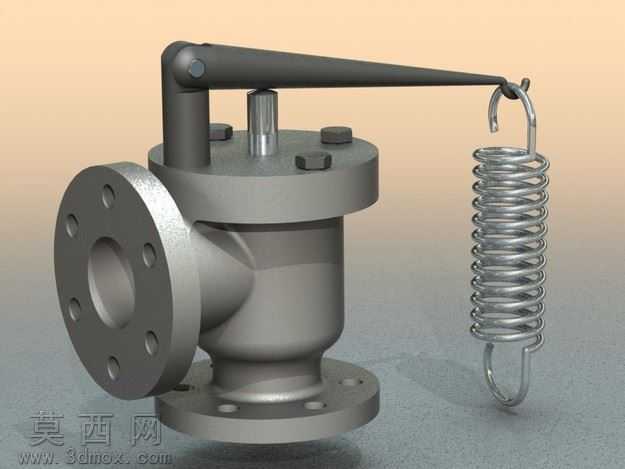

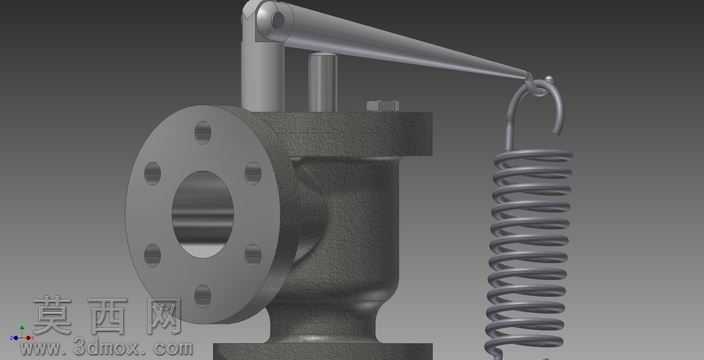

带手动杠杆结构的弹簧加载式安全阀

本作品为弹簧加载式安全阀三维建模作品，建模过程中严格遵循阀门类零部件的实际设计规范，先通过草图绘制完成各核心部件的轮廓定义，再依次通过拉伸、旋转、扫描、放样等特征操作完成阀体、阀瓣、阀杆、弹簧、手动杠杆、连接法兰等独立零件的建模。阀体部分采用侧进上出的角式结构，法兰端严格按照法兰连接标准预留螺栓孔位，孔位均匀分布在法兰盘圆周上，法兰端面做了密封面的细节处理，还原实际法兰连接的密封结构特征。弹簧部分采用螺旋扫描特征完成建模，精准还原弹簧的节距、线径、有效圈数等参数，弹簧上下端设置了与阀杆、调整结构匹配的支撑端结构，确保弹簧装配后与其余部件的配合关系符合实际工况。手动杠杆结构通过铰接特征与阀体上部的支座连接，杠杆末端设置了拉环结构，还原安全阀手动泄压的操作结构，杠杆与阀杆的接触位置做了贴合面的细节处理，保证手动操作时力的传递路径符合机械原理。材质渲染阶段，阀体、法兰、阀杆、杠杆等金属部件采用铸钢材质效果，调整材质的粗糙度、金属度参数还原铸件表面的哑光金属质感，弹簧部分采用弹簧钢材质，表面做了轻微的氧化处理效果，区分于阀体的铸钢质感，整体渲染采用工业产品常用的影棚布光方式，通过主光、辅光、轮廓光的搭配，清晰展现各部件的结构轮廓与装配关系，避免阴影遮挡关键结构细节。建模过程中所有零件的装配采用同轴、面重合、铰接等实际装配约束，完整还原安全阀的装配逻辑，可清晰展示内部阀瓣与阀座的密封配合结构、弹簧对阀瓣的预紧施压结构、手动杠杆对阀杆的施力结构，能够直观呈现弹簧加载安全阀在系统压力超过设定值时，阀瓣克服弹簧预紧力抬起泄压、压力回落时弹簧推动阀瓣复位密封的工作原理，整体模型结构完整，细节还原度高，可用于阀门结构教学、产品展示、方案演示等场景。
