内螺纹立式升降式单向止回阀三维模型

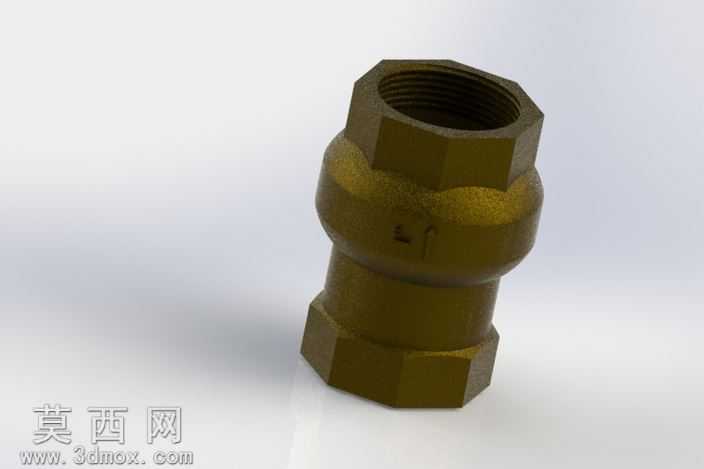

本模型为1英寸规格内螺纹立式单向止回阀，建模过程严格遵循实际产品的尺寸规范与结构逻辑，首先通过旋转凸台命令构建阀体的基础回转主体，阀体两端设计为标准内螺纹接口，接口外侧采用六角棱柱结构，匹配实际安装时扳手夹持的受力需求，建模时通过拉伸切除与阵列命令精准还原六角面的棱边倒角与过渡圆角，避免锐边应力集中的设计缺陷。阀体中部为鼓形扩腔结构，用于容纳内部的阀芯启闭组件，建模时通过放样命令实现扩腔段与两端直段的平滑过渡，还原实际铸造阀体的流线型外形，减少流体经过时的阻力损失。模型外观材质模拟黄铜锻压阀体的金属质感，渲染时调整材质的粗糙度、金属度参数，还原黄铜表面经喷砂处理后的哑光金属光泽，同时在阀体表面添加模压标识的细节，通过包覆命令实现标识的凹陷效果，提升模型的真实感。模型完整还原了单向阀的内部结构逻辑，包含阀座、阀芯、导向筋、密封面等核心结构，阀芯采用升降式启闭结构，导向筋沿阀腔周向均匀分布，建模时通过圆周阵列命令实现导向筋的均匀排布，保证阀芯升降过程的同轴度，避免启闭卡滞。密封面设计为锥面贴合结构，建模时精准控制密封面的角度与贴合公差，还原实际产品的密封性能要求。整体建模过程遵循自顶向下的设计思路，先确定阀体的整体安装尺寸与接口规格，再逐步细化内部流道与启闭组件的结构，所有特征参数均可编辑调整，可适配不同压力等级、不同公称通径的同类型单向阀改型设计，模型渲染时采用柔和的影棚布光，突出阀体的金属质感与结构轮廓，清晰展示产品的外形特征与结构细节，可用于产品选型展示、管路系统装配模拟、安装指导演示等场景。
