多色交错弯管管路结构设计

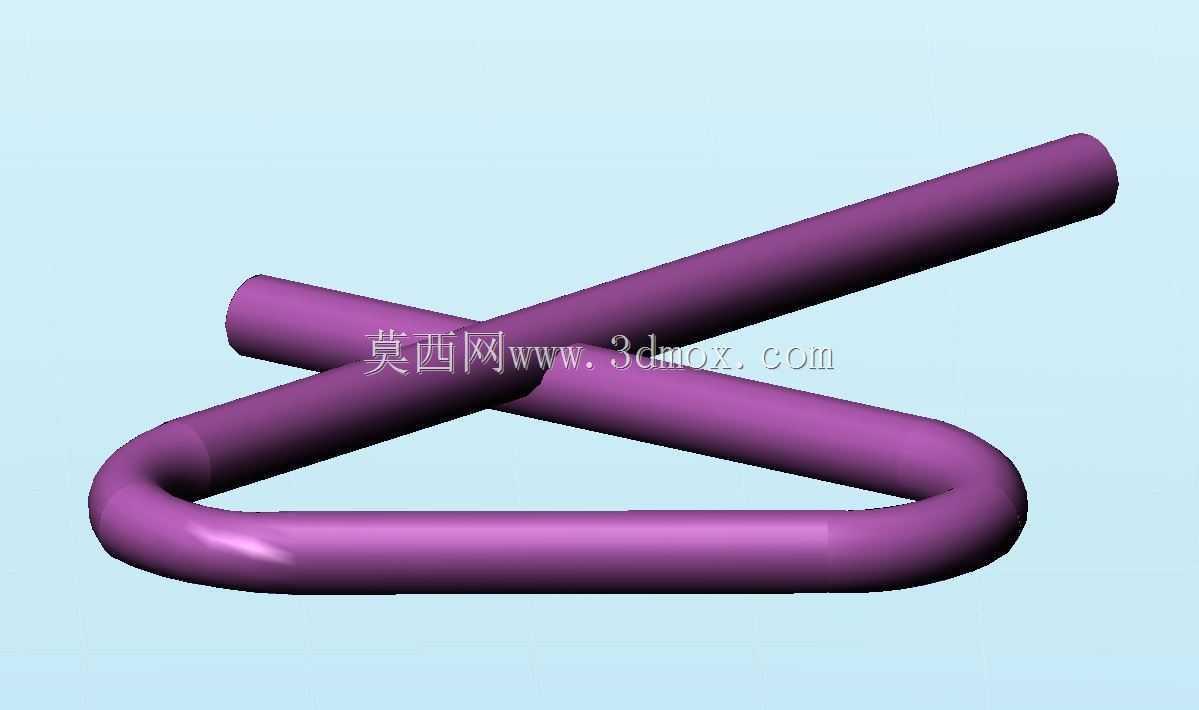

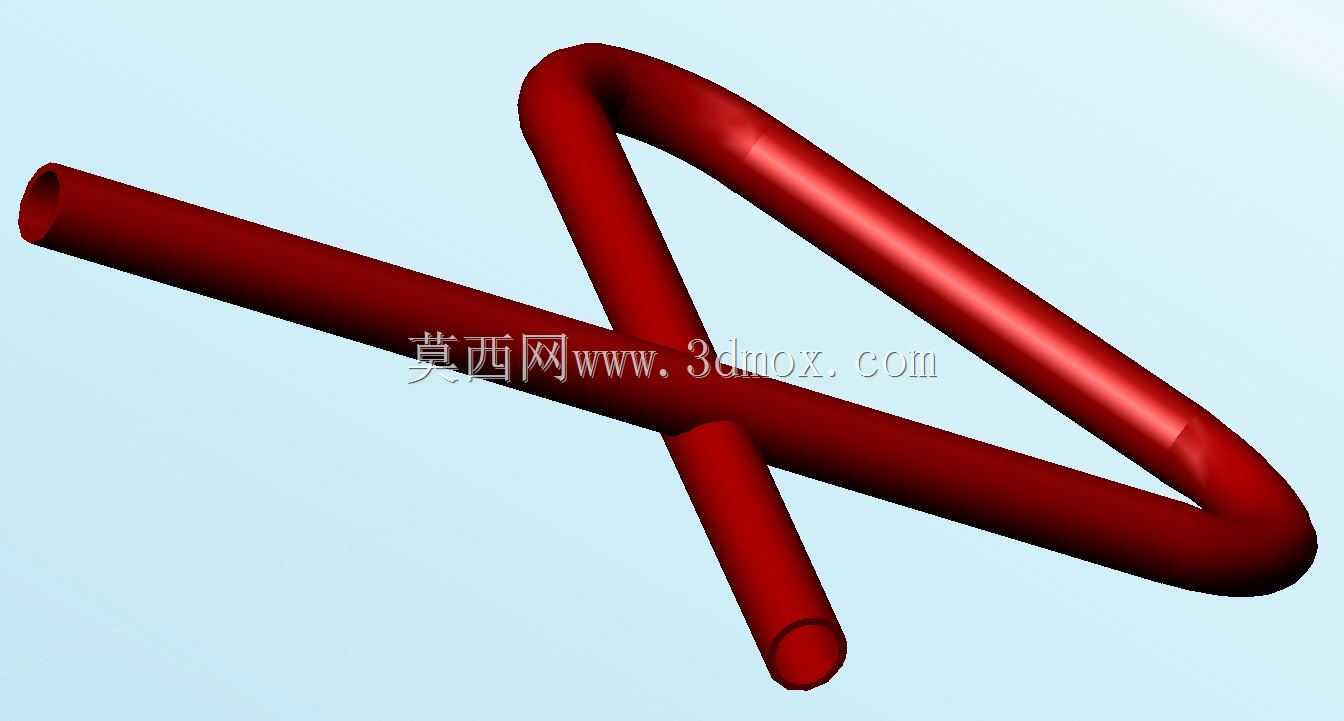

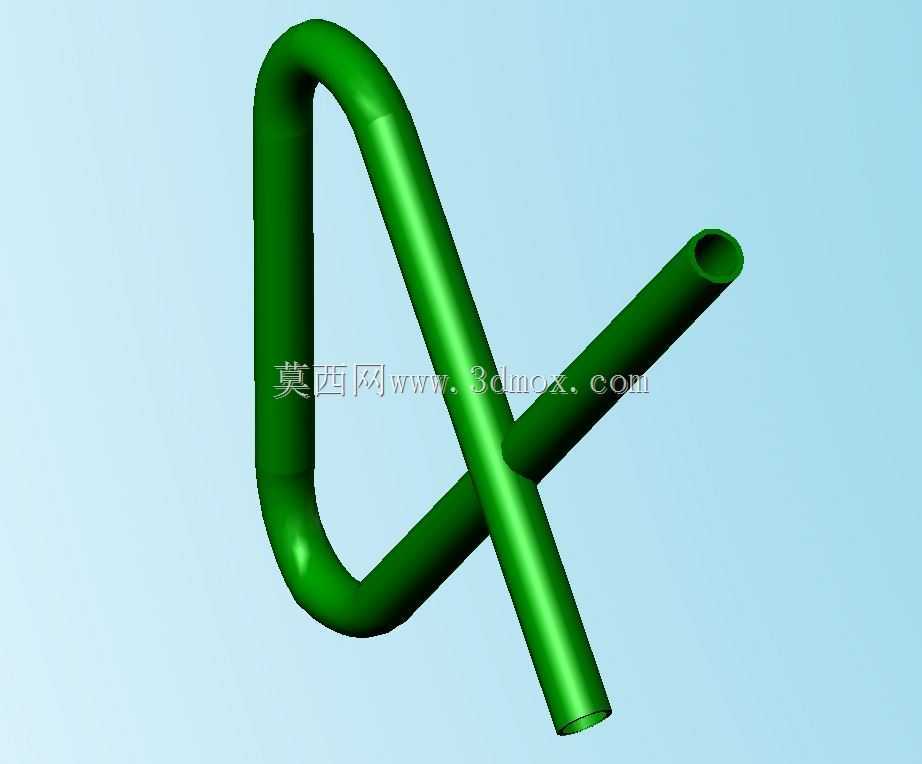

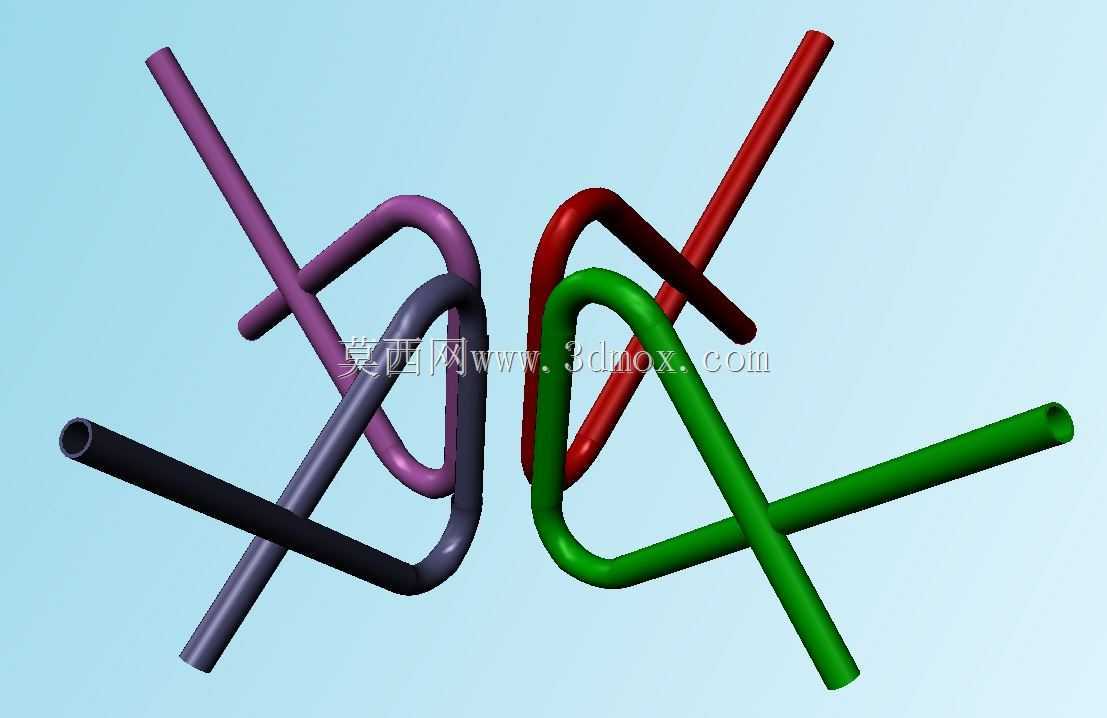

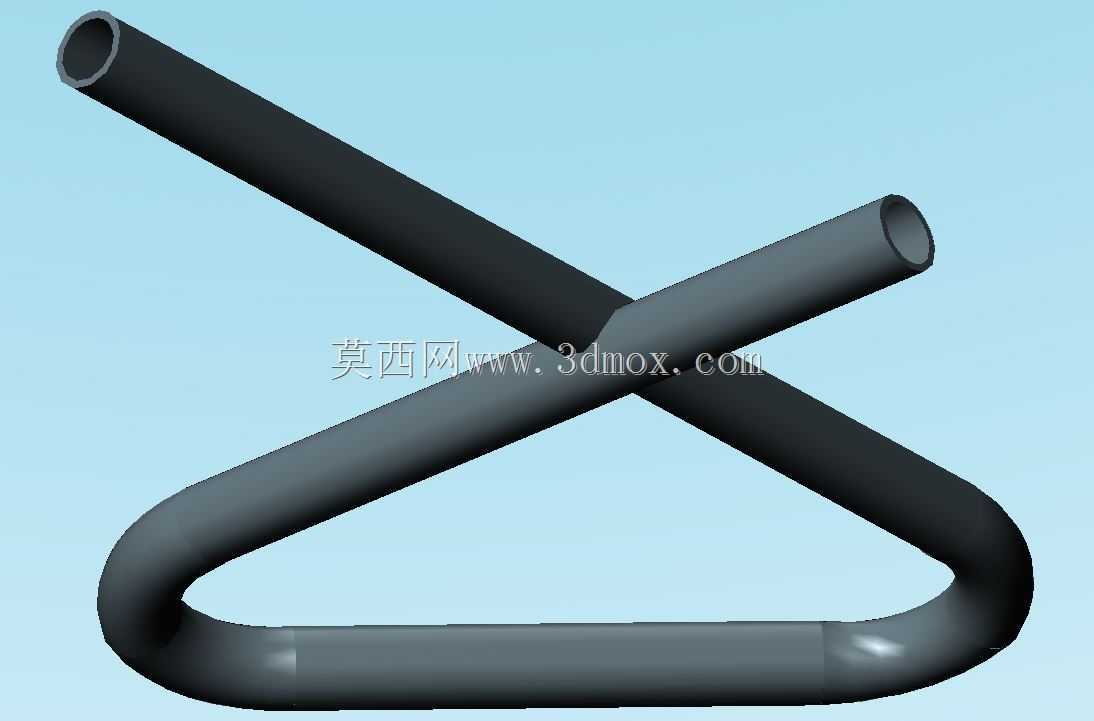

这套交错弯管结构的设计，最初是为了解决紧凑型液压站内部多管路交叉排布的干涉问题，在有限的安装舱内完成多回路介质输送的路径规划。实际应用场景覆盖小型液压动力单元、气动控制机柜、实验台流体管路系统这类对安装空间有严格限制的设备，每一段弯管的弯曲半径都严格遵循管路弯折的工艺要求，避免弯折处出现截面变形导致介质流阻增大的问题。设计过程中优先梳理了各管路的介质流向、接口相对位置，先确定两端硬管接头的安装坐标，再在三维空间内规划弯折路径，刻意让不同回路的管路在垂直维度上错开，既保证视觉上的规整，也给后续管路外包防护层、安装管夹预留足够的操作空间。从安装边界来看，整套管路的外接端口全部朝向安装基准面外侧，端口的直线段长度满足管接头拧紧的操作空间要求，不会出现扳手无法就位的情况；相邻管路之间的最小间隙控制在3mm以上，既避免设备运行过程中管路振动产生摩擦磨损，也不会过度占用舱内有限空间。不同颜色的管路对应不同的介质回路，比如黑色对应回油管路、红色对应压力油路、其余颜色对应控制气路或不同的冷却回路，现场装配时可以直接通过颜色区分回路，大幅降低接错管路的概率。弯管的弯折角度全部采用标准冷弯工艺可实现的角度，没有设计超出常规弯管机加工能力的小半径弯折，所有弯折处的圆弧过渡平滑，不存在应力集中的锐角拐点，能承受管路内部额定压力下的长期冲击，不会在弯折位置出现疲劳开裂的问题。管路的固定点位置也在建模时做了同步规划，每一段跨距较大的直管段都预留了管夹安装位，管夹的安装基面与设备舱的内部筋板位置对应，不需要额外增加焊接固定座，减少整体装配的工作量。这套结构也可直接复用在多通路流体分配设备的内部布管设计中，根据实际接口位置调整各段管路的长度参数即可快速完成适配，不需要重新做空间路径的干涉校验，能大幅缩短同类设备的管路设计周期。
