弗里卡离心式压缩机叶轮结构设计

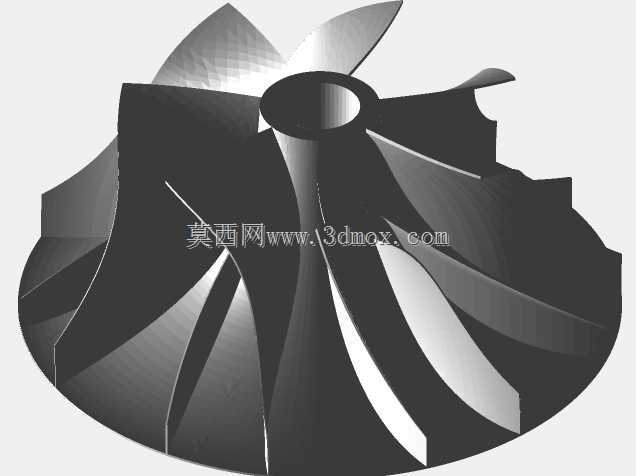

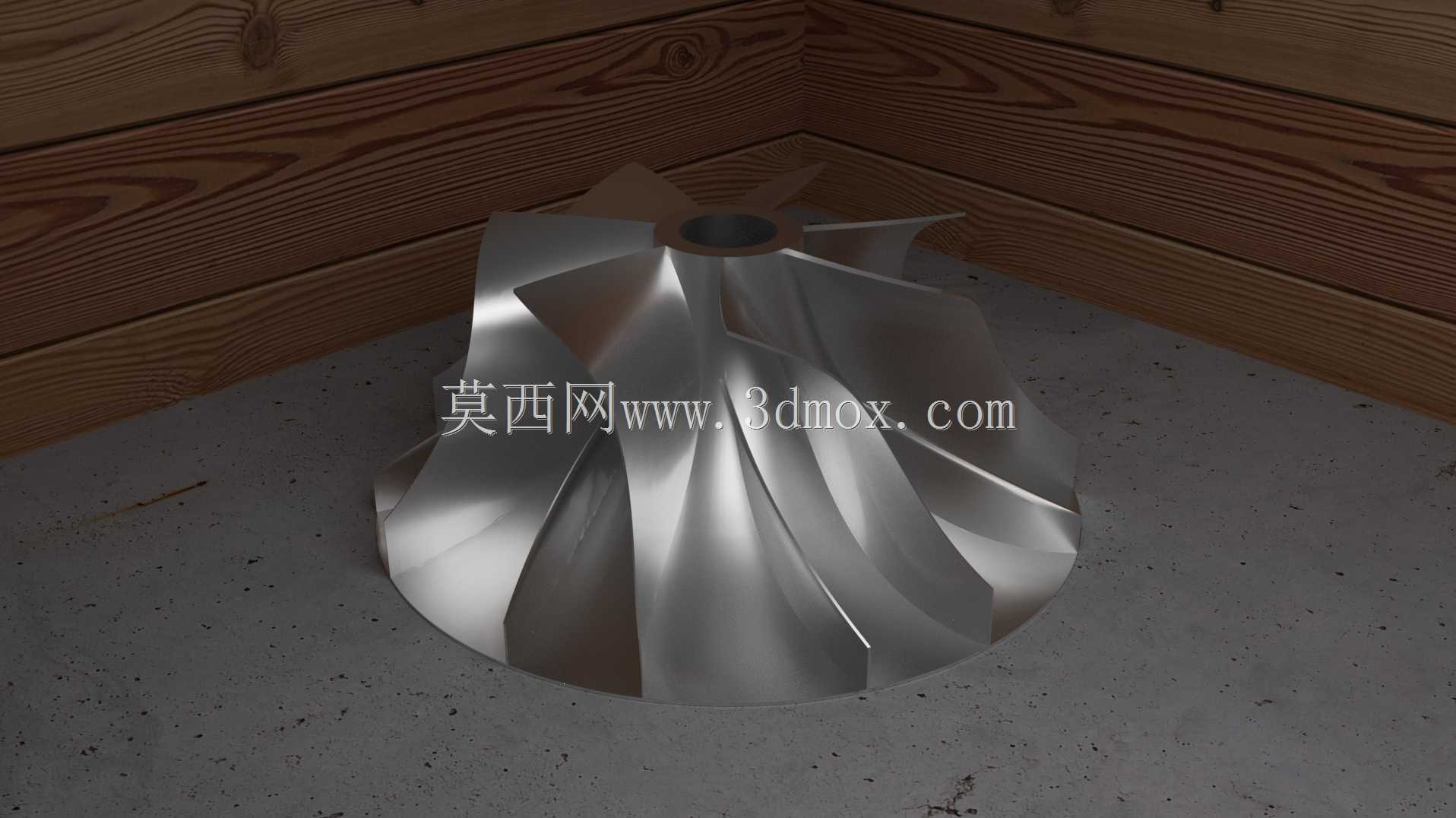

该叶轮作为离心式压缩机的核心做功部件，直接决定整机的压比、效率与运行稳定性，广泛应用于工业空压站、化工流程气体输送、制冷系统冷媒压缩、中小型燃气轮机进气增压等场景，是流体机械中将原动机机械能转化为气体压力能的核心载体。从结构设计逻辑来看，这款三元流叶轮采用后弯式长短叶片间隔布局，长叶片负责构建主流道的基本流型，短叶片则用于抑制叶道内的气流分离，降低叶轮出口的气流尾迹损失，相比传统等长叶片设计，能在相同转速与外径条件下提升3%-5%的等熵效率，同时拓宽压缩机的稳定工况范围，避免小流量工况下过早发生喘振。叶轮整体为闭式轮盘结构？不对，从展示的模型来看是半开式？不，不对，图中展示的是带中心轮毂的铣制叶轮，轮盘与叶片为一体化结构，中心的轴孔用于与压缩机主轴过盈配合安装，轴孔周边预留有键槽或者端面螺栓连接的安装位，安装时需要保证叶轮端面与主轴轴线的垂直度公差控制在0.02mm以内，避免高速旋转时产生过大的不平衡量。设计过程中，叶片的型线是基于三元流动理论迭代优化的，从叶轮进口到出口，叶片的安装角沿叶高方向呈非线性变化，进口段叶片前缘做了圆角修型，减少气流进口冲击损失，叶片厚度从根部到前缘逐渐减薄，在保证结构强度满足1.2倍额定转速下离心应力要求的前提下，尽可能降低叶片的厚度以减少流道阻塞。从安装边界来看，这类叶轮的外径尺寸适配对应流量等级的压缩机蜗壳，装配时叶轮出口与扩压器进口的轴向间隙需要控制在叶轮直径的0.5%-1%区间，间隙过大会导致气流回流损失增大，间隙过小则容易在运行过程中因热膨胀、轴系窜动发生刮蹭故障。实际应用中，这类叶轮通常采用五轴铣削整体加工成型，材料多选用高强度铝合金或者不锈钢，根据压缩介质的腐蚀性与运行转速选择对应材质，加工完成后需要做动平衡校正，平衡精度等级达到G2.5以上才能装机使用，避免高速运行时产生振动超标问题。在流道设计上，叶道的当量扩张角控制在8-12度之间，既保证气流在叶道内完成顺畅的减速增压，又不会因为扩张角过大导致边界层分离，叶片的吸力面与压力面的型线曲率做了平滑过渡处理，避免出现局部逆压梯度过大的区域，减少流动损失。对于设备选型人员而言，这类叶轮的适配性需要匹配压缩机的设计流量、设计压比与额定转速，不能直接跨型号替换，否则会导致整机运行工况偏离设计点，出现效率骤降或者运行不稳定的问题；对于三维建模从业者而言，构建这类模型时需要重点保证叶片型线的光顺性，轮盘与叶片的相接处做圆角过渡处理，避免应力集中，同时要预留出加工所需的工艺基准，保证模型可以直接导入CAM模块生成五轴加工刀路。
