派克CL型软管固定夹箍结构设计

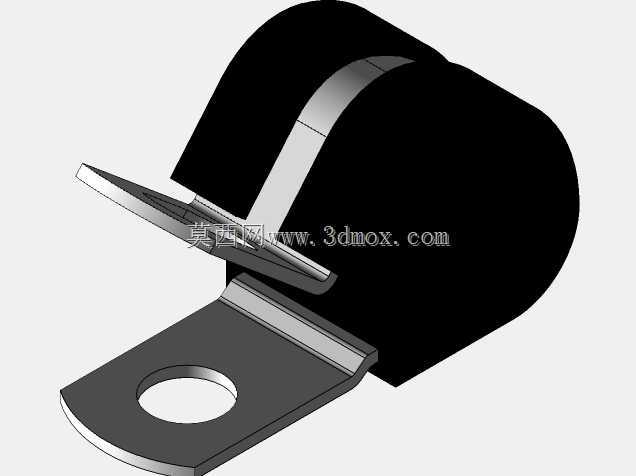

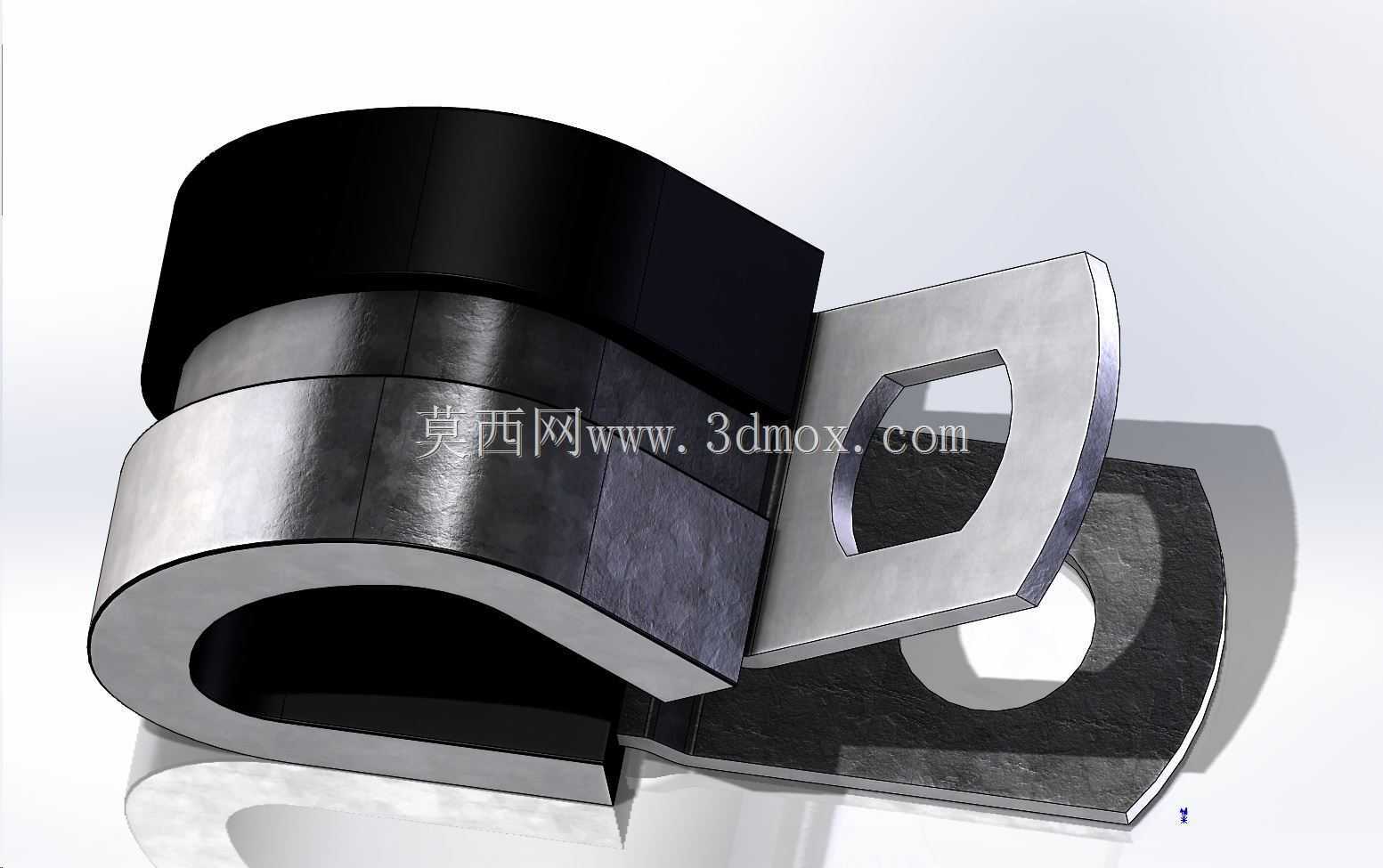

这款夹箍主要面向流体管路布设场景设计，在液压系统、气动回路、低压流体输送管线的布设作业中，承担软管与安装基面的固定限位作用，避免设备运行过程中软管受振动牵拉出现接头松脱、管体磨损移位的问题，常见于工程机械舱内管线排布、工业设备流体管路固定、车用线束与软管分区固定等场景。从结构设计逻辑来看，整体采用单侧带安装翼的开放式抱合结构，抱合段为适配软管外径的圆弧成型结构，圆弧内径匹配对应规格软管的外径公差范围，安装时无需完全拆解管接头即可从软管侧方卡入就位，相比闭合式环形管夹，现场装配、后期维护更换的操作效率更高，不需要拆卸整条管路的连接端就能完成夹箍的装拆作业。夹箍的安装翼上开有适配标准紧固件的安装孔，安装孔的位置与圆弧抱合段的中心距经过尺寸校核，安装后夹箍的抱紧力均匀分布在软管接触面上，不会出现局部压应力过大导致管体压瘪、流道通径受损的问题，同时抱合段的边缘做了圆弧钝化处理，长期使用过程中不会割伤软管外覆层，延长软管的实际使用寿命。在安装边界方面，该夹箍的安装基面需要预留对应安装翼尺寸的平整安装面，紧固件选用对应规格的标准螺栓即可完成固定，抱合段的轴向宽度经过优化，既保证足够的抱紧接触面积，又不会占用过多的管路布设空间，适合在管线排布密集、安装空间局促的舱体内部使用。设计过程中对夹箍的成型折弯角度做了反复校核，抱合圆弧的回弹量控制在合理公差范围内，保证卡入软管后能提供持续的抱紧力，不会因为长期受振动出现松脱滑落的情况，安装翼与抱合段的过渡位置做了加强结构处理，承受螺栓锁紧力时不会出现过渡位置开裂、变形的问题。实际选型使用时，需要匹配对应外径的软管规格，安装时锁紧力矩控制在对应紧固件的推荐力矩范围内，既保证夹箍与安装基面的固定强度，又不会因为锁紧力过大导致夹箍变形、软管被过度挤压影响内部介质流通。这类夹箍相比传统的钢丝喉箍，固定后不会因为软管受内压膨胀出现松脱，同时与安装基面的固定更可靠，能有效约束软管的振动位移，降低管路接头处的交变应力，减少管路接头渗漏的故障概率。
