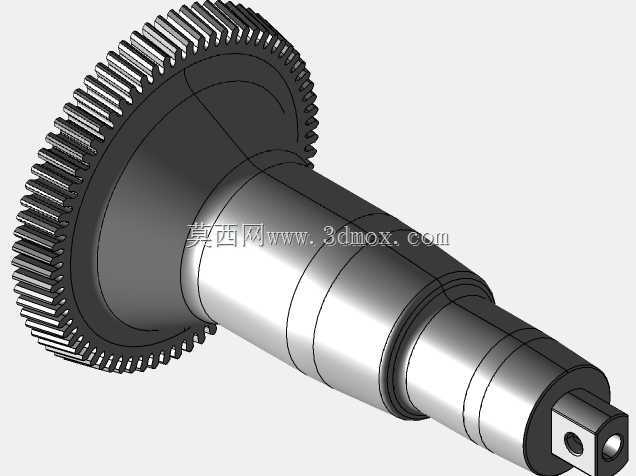

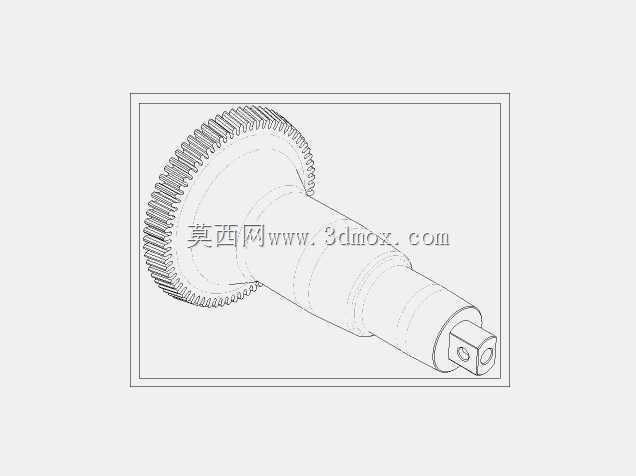

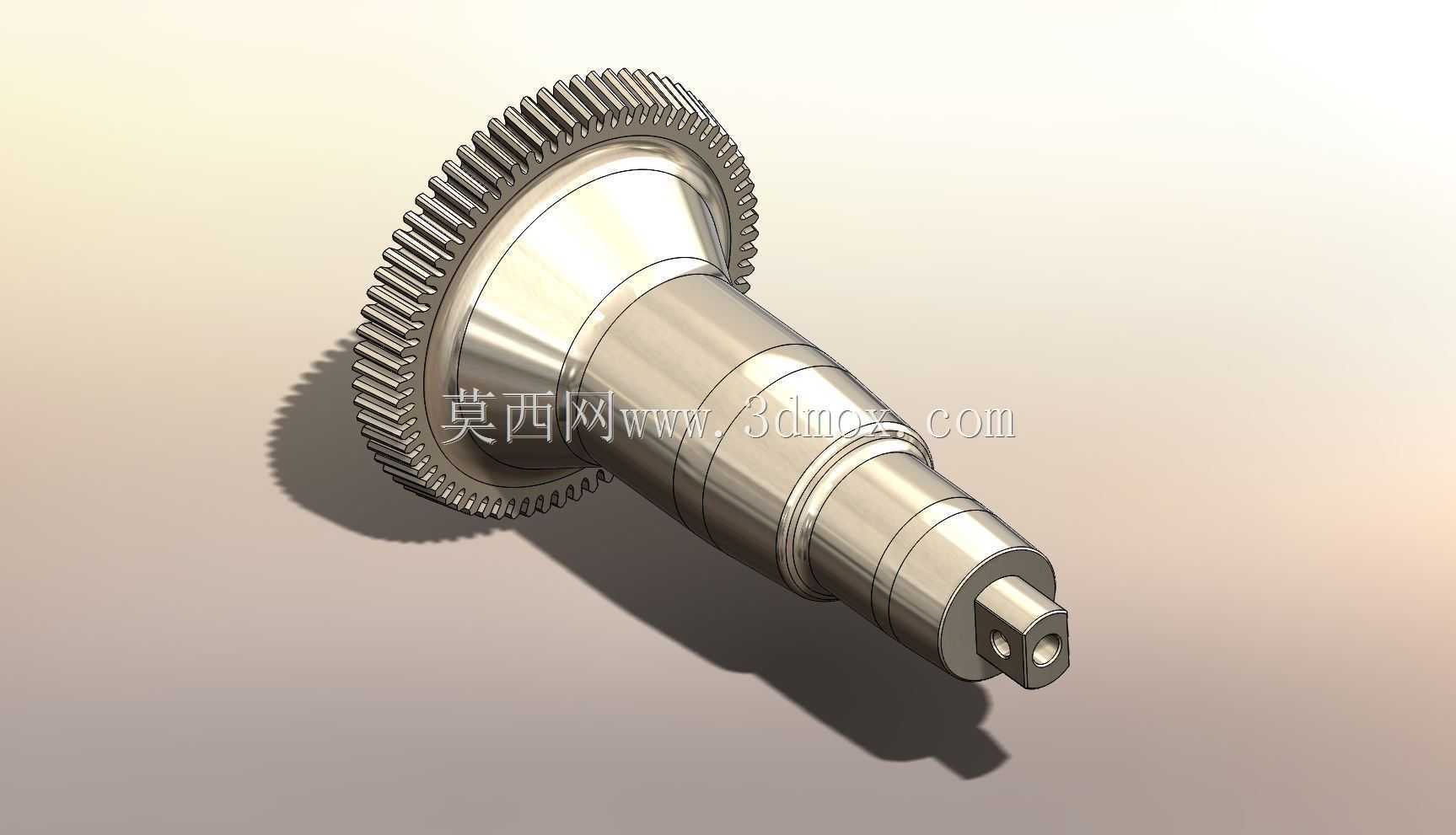

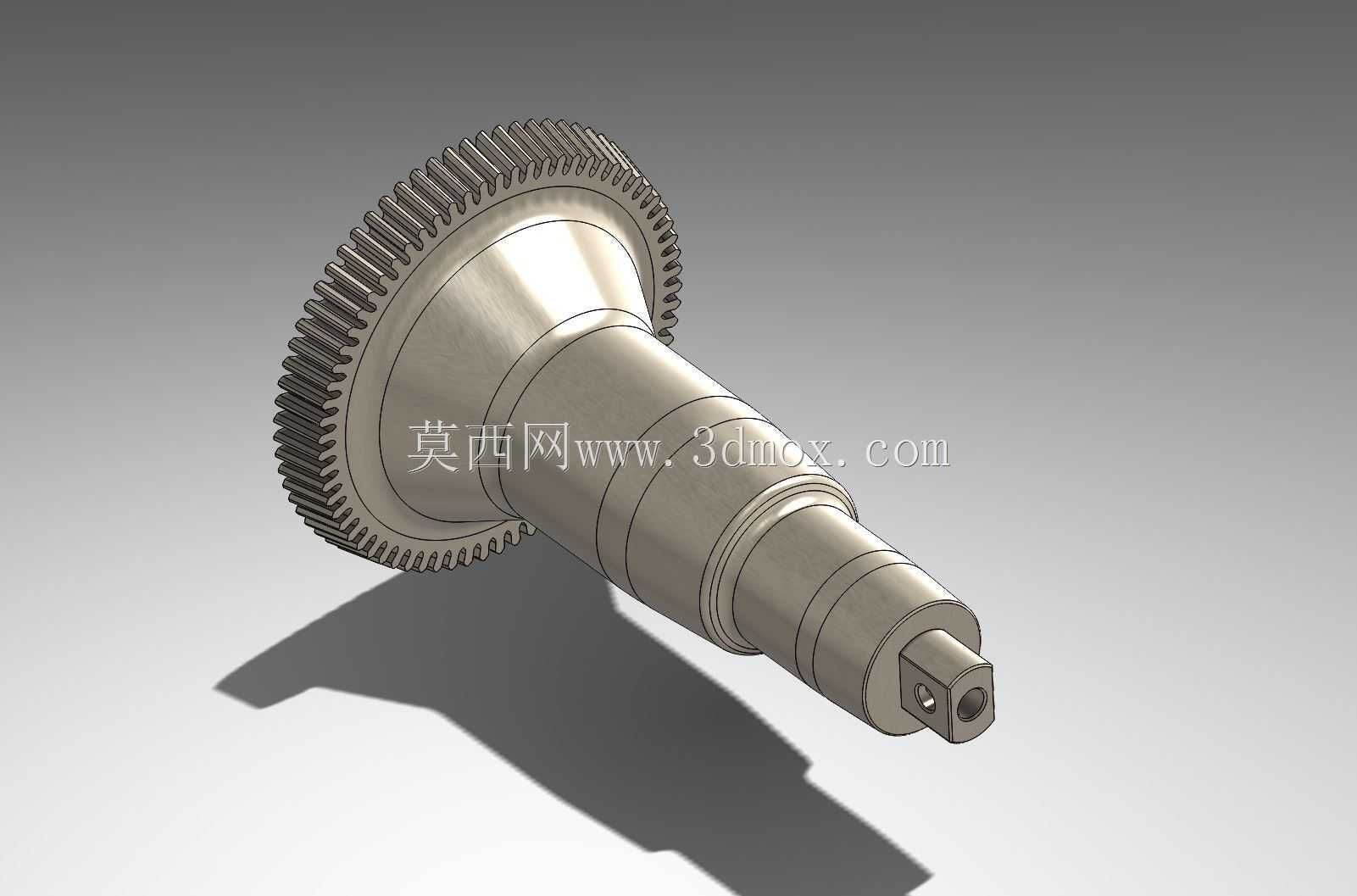

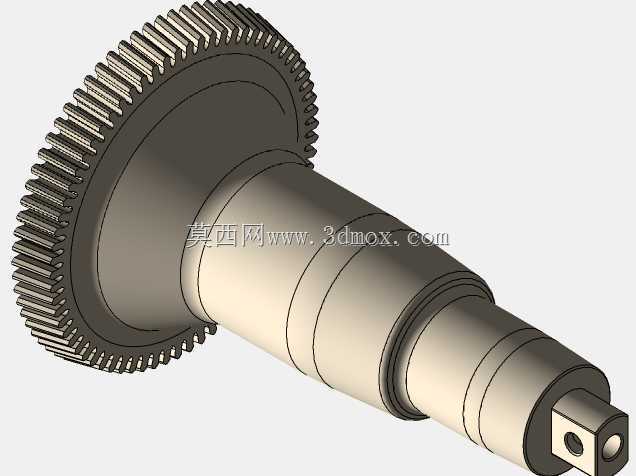

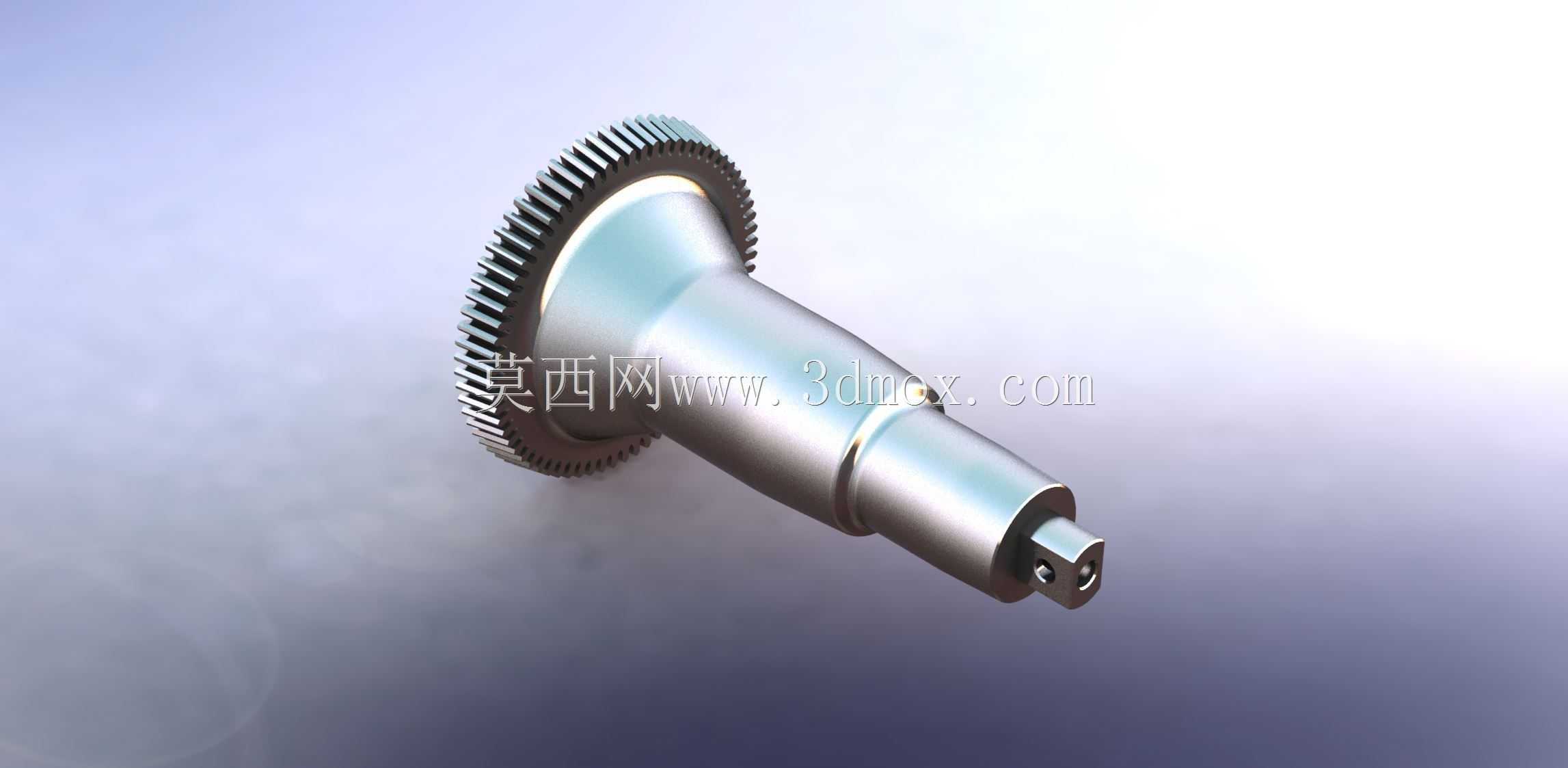

航空航天用带齿轮渗碳硬齿面转子轴

这款带集成齿轮的转子轴，主要面向航空航天类动力传输场景设计，可直接适配航空辅助动力单元、小型航空发动机的转子传动链路，承担扭矩传递、转子支撑定位的核心作用，也可拓展应用于高转速、高载荷要求的精密传动设备中。从结构设计来看，轴身采用阶梯轴构型，不同轴段的直径差经过载荷校核匹配，依次对应轴承安装位、密封件配合位、动力输出连接位，各轴段的过渡圆角均做了应力释放优化，避免高转速工况下的应力集中引发疲劳失效。轴端设计有带锁紧孔的扁方结构，可配合锁紧销实现与外接传动件的周向固定，防止高速运转时连接松脱，轴端中心的内孔可用于安装定位芯轴，方便装配时的同轴度找正，也可作为润滑油路的通油孔，为端部配合件提供润滑介质通道。集成在轴身一侧的硬齿面齿轮采用9310渗碳钢加工，齿面经过渗碳淬火处理，齿部硬度满足高接触疲劳强度要求，可承受持续交变载荷下的齿面接触应力，齿轮与轴身采用一体化结构设计，摒弃了传统键连接齿轮的装配间隙，大幅提升了传动系统的同轴度与动平衡性能，适配最高上万转的工作转速要求。在安装边界上，各轴承安装轴段的直径公差按照IT5级精度控制，轴肩端面的垂直度公差控制在0.01mm以内，保证轴承装配后端面贴合紧密，无偏载情况；齿轮的齿顶圆、齿向公差均按照航空级传动件精度要求设计，啮合侧隙经过计算匹配，可在-50℃到150℃的工作温度区间内保持合理啮合间隙，避免热胀冷缩引发卡滞或侧隙过大导致的传动冲击。设计过程中优先考虑了轻量化与强度的平衡，在满足轴身扭转强度、弯曲强度的前提下，对非配合轴段做了等强度优化，去除多余材料，降低转子整体转动惯量，提升动力响应速度；齿轮的轮齿修形经过仿真验证，可补偿高转速下的轴系挠曲变形，降低啮合噪音与传动误差，保证动力传输的平稳性。实际应用中，该转子轴装配时需先将配对轴承热装至对应轴段，冷却后检查轴承内圈与轴肩的贴合间隙，确保无间隙后再装入机匣轴承座，齿轮啮合侧需通过涂色法检查接触斑点，保证齿面接触面积沿齿高、齿长方向符合设计要求，轴端扁方与外接连接件装配后需穿入锁紧销并做防松处理，避免高速运转时连接件飞出。
