直升机尾旋翼传动齿轮箱结构设计

该尾桨齿轮箱是直升机尾旋翼传动链路的核心承载部件，主要承担将主减速器输出的动力换向、减速后传递给尾旋翼的功能，抵消主旋翼旋转产生的反扭矩，保障直升机航向操纵的稳定性。从实际装机场景来看，这类齿轮箱通常布置在直升机尾梁末端，紧邻尾桨毂安装位置，需要在高转速、交变载荷、强振动的机载工况下长期稳定运行，因此结构设计上优先考虑传动刚性、载荷分布均匀性与安装维护便捷性。

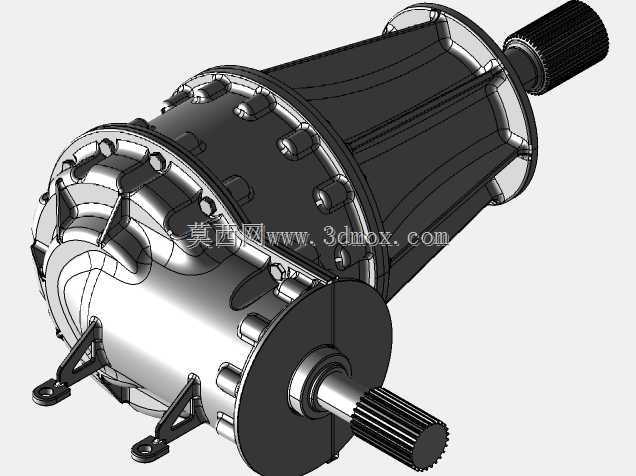

从结构设计思路来看，该齿轮箱采用锥齿轮换向传动搭配圆柱齿轮减速的传动架构，输入端为带花键的长轴结构，可通过花键副与尾传动轴系连接，补偿尾梁变形带来的轴系同轴度偏差，避免传动卡滞。箱体采用分段式拼接结构，主腔体为薄壁铸铝材质，在轴承安装位、齿轮啮合承载区设置加厚加强筋，既控制整体重量满足机载设备减重要求，又能保证传动部件的安装定位精度，抵御飞行过程中的冲击载荷。输出端直接对接尾桨毂安装法兰，花键输出轴可直接传递扭矩驱动尾桨旋转，轴端设置密封结构防止润滑脂泄漏，同时阻挡外界沙尘、雨水进入箱体内部。

安装边界方面，箱体下部设置三个带安装孔的支脚，支脚位置经过载荷校核，可通过螺栓直接固定在尾梁末端的安装支座上，安装孔位预留了少量调整间隙，方便装配时调整齿轮啮合间隙。箱体外部的螺栓连接位采用沉头设计，减少飞行过程中的气动阻力，同时避免螺栓受气流冲刷出现松动。齿轮箱整体外形为流线型过渡结构，适配尾梁末端的气动外形，降低飞行时的尾部阻力。

功能特性上，该齿轮箱内部采用飞溅润滑方式，腔体内预留的储油空间可保证在直升机大姿态飞行时，齿轮啮合区仍能得到充分润滑，轴承位设置润滑油道，将润滑油引导至滚动轴承滚道位置，降低高速运转时的磨损。箱体上设置的观察位可在维护时快速检查齿轮啮合状态与润滑油位，无需完全拆解箱体即可完成日常检查作业。传动齿轮采用修形设计，降低啮合过程中的振动与噪音，适配直升机低振动的运行要求，花键连接位均采用硬化处理，提升反复拆装与长期传扭的耐磨性能。
