概念型四旋翼涵道复合轻型飞行器结构设计

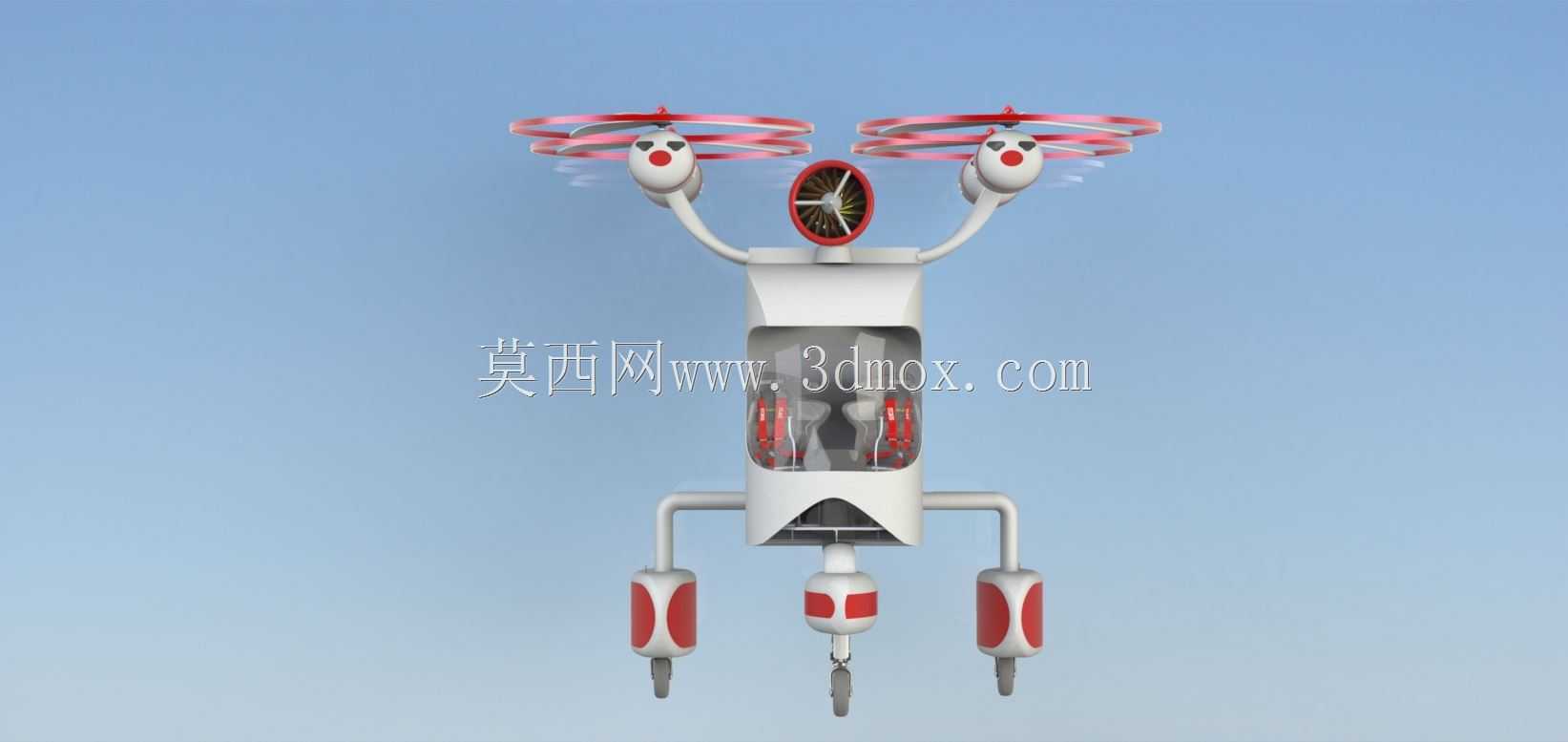

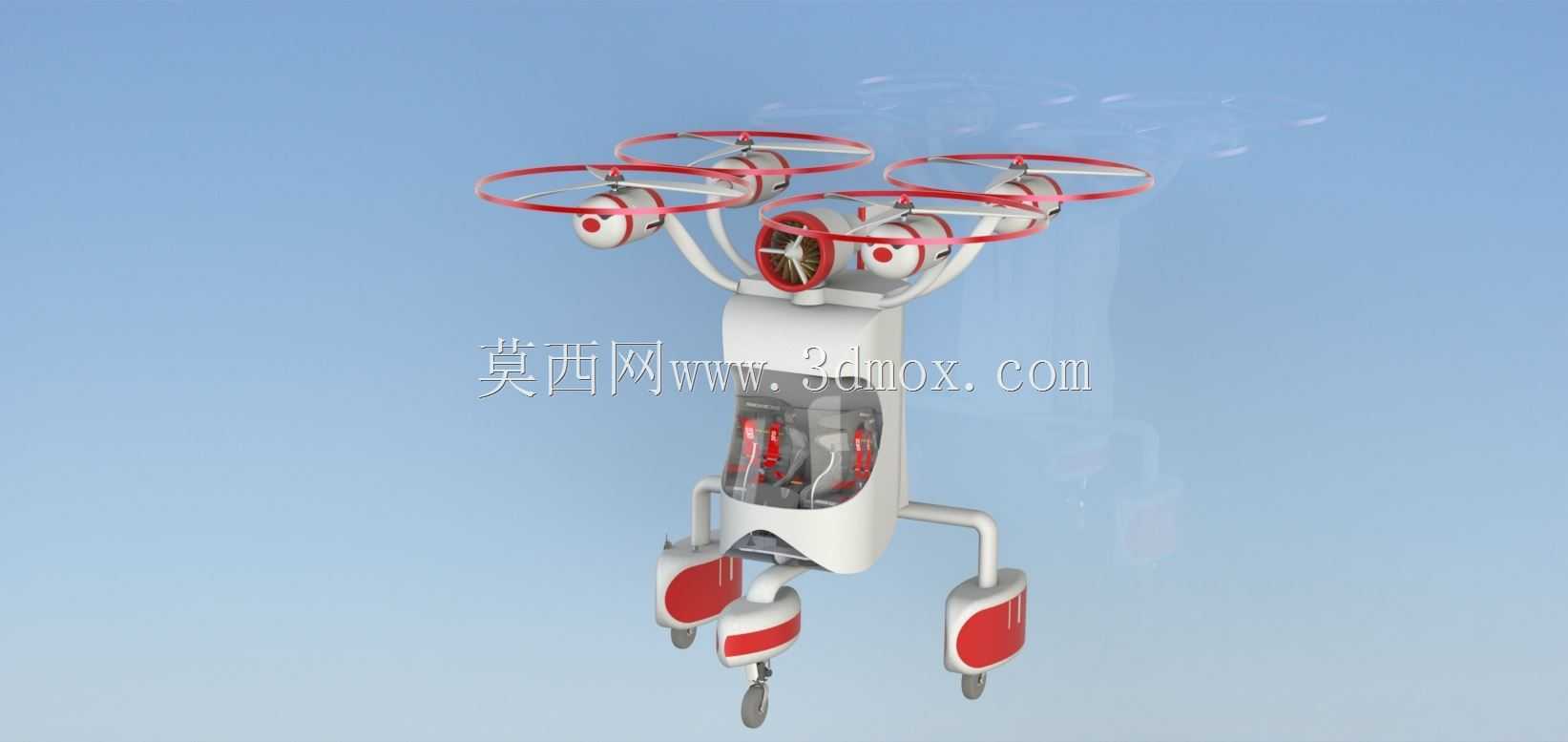

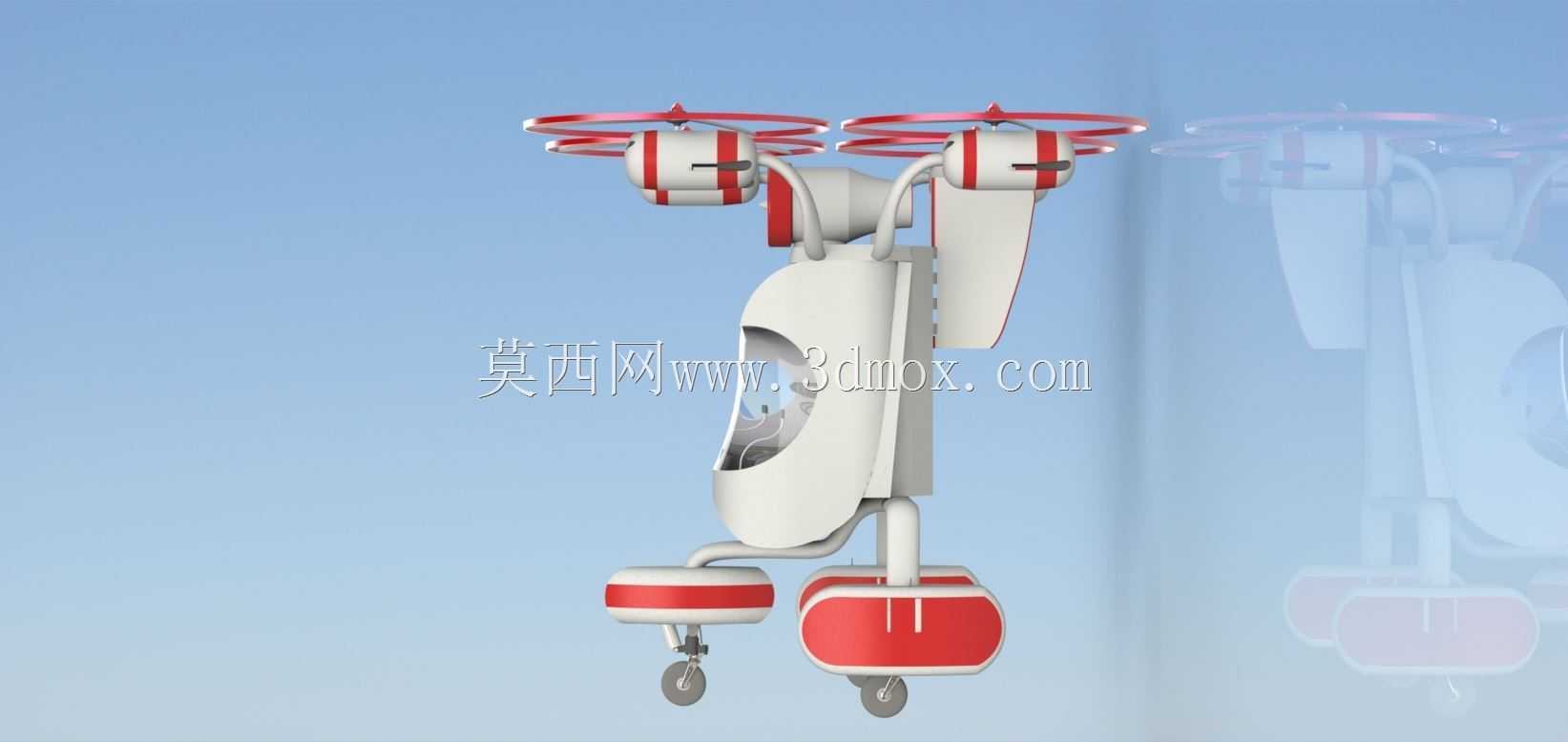

这款轻型飞行器的结构设计跳出了常规消费级多旋翼的布局逻辑，在常规四组旋翼提供主升力的基础上，于机身中轴线顶部增设了独立涵道风扇单元，可在平飞阶段提供额外的前向推力，同时辅助抵消旋翼旋转带来的反扭矩，降低姿态调整时的舵机负载。三组起落架采用呈120度分布的三轮布局，区别于常规四旋翼的四点式起落支撑，单组起落支腿集成了缓冲阻尼结构，末端的支撑脚做了弧面收窄处理，可在不平整的硬质地面、铺装路面完成稳定起降，支腿与机身主体的连接位预留了快拆接口，可根据任务场景更换浮筒式起落架适配水面起降需求。

从实际应用场景来看，该结构可适配短距离低空巡检、轻载荷物资投送、狭小空间航拍测绘等作业需求，机身中部预留了容积约2.3升的载荷舱空间，舱门采用下翻式结构，可搭载可见光检测模块、小型应急物资、轻量化采样设备，载荷舱与机身框架的连接位设置了橡胶减震垫，可过滤旋翼高速转动带来的高频振动，避免搭载的精密检测设备出现成像模糊、采样数据偏差的问题。

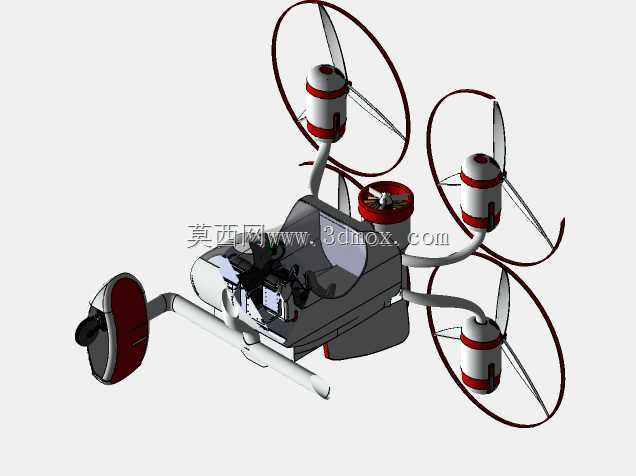

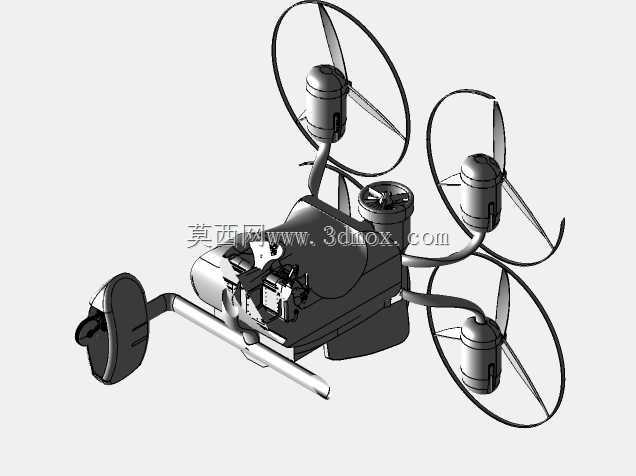

设计过程中优先考虑了气动效率与结构重量的平衡，主旋翼臂采用一体化弧形过渡结构，从机身主体平滑延伸至旋翼安装位，减少了直角连接带来的气动阻力，旋翼臂内部走通动力线缆与信号线路，避免线缆外露带来的风阻增加与飞行安全隐患。顶部涵道单元采用环形整流罩包裹风扇叶片，既可以提升风扇的推进效率，也能避免叶片裸露在碰撞中出现损坏，涵道与机身的连接支架做了翼型截面处理，在飞行过程中可产生少量额外升力，降低主旋翼的动力负载。

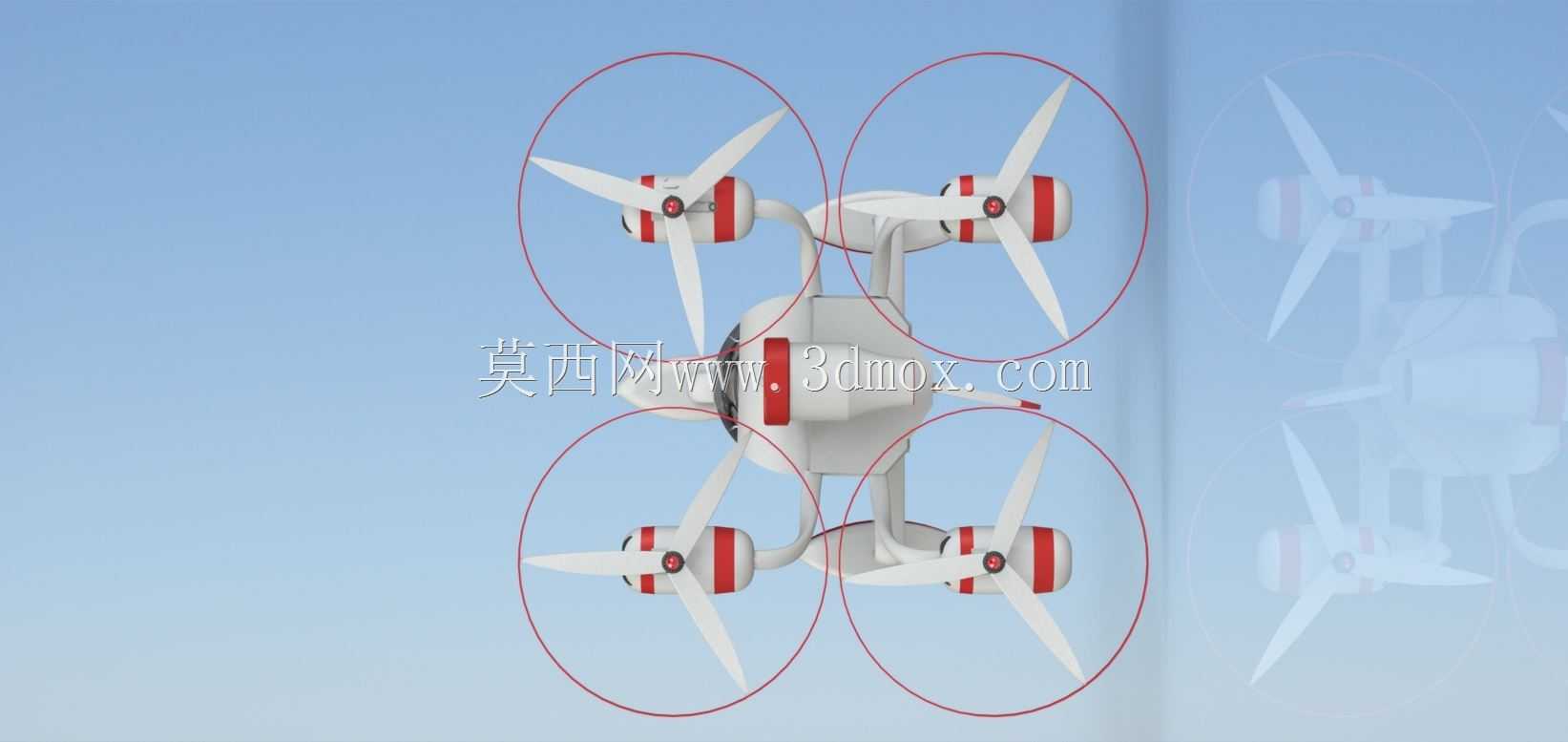

安装边界方面，整机展开状态下旋翼端的最大横向尺寸控制在620毫米范围内，旋翼臂未设置折叠结构，避免折叠铰接位带来的结构强度冗余与重量增加，机身主体最大宽度为180毫米，高度方向从起落架末端到涵道顶部的总尺寸为480毫米，可适配常规的车载收纳箱空间，不需要额外定制专用储运设备。动力单元的安装位预留了标准的22系列无刷电机安装孔位，可根据实际起飞重量需求匹配不同KV值的动力电机，电调模块集成在旋翼臂与机身的连接位置，散热路径直接连通外部气流，长时间大负载飞行时也能维持稳定的工作温度。机身框架采用半镂空的轻量化设计，非承力区域做了材料去除处理，在保证结构抗冲击强度的前提下尽可能降低整机空重，提升有效载荷占比。
