Falco F8机型后部燃油储油舱结构

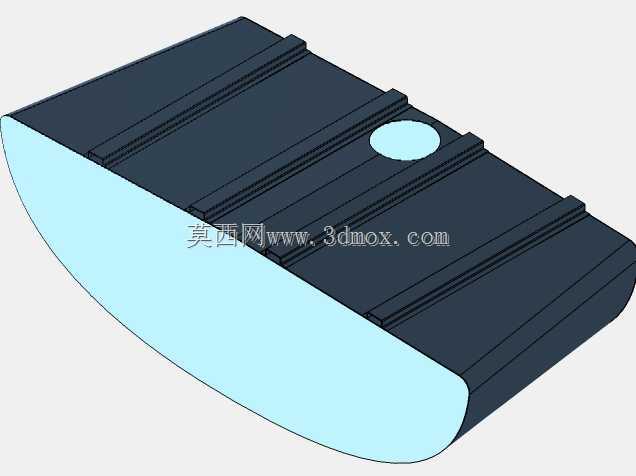

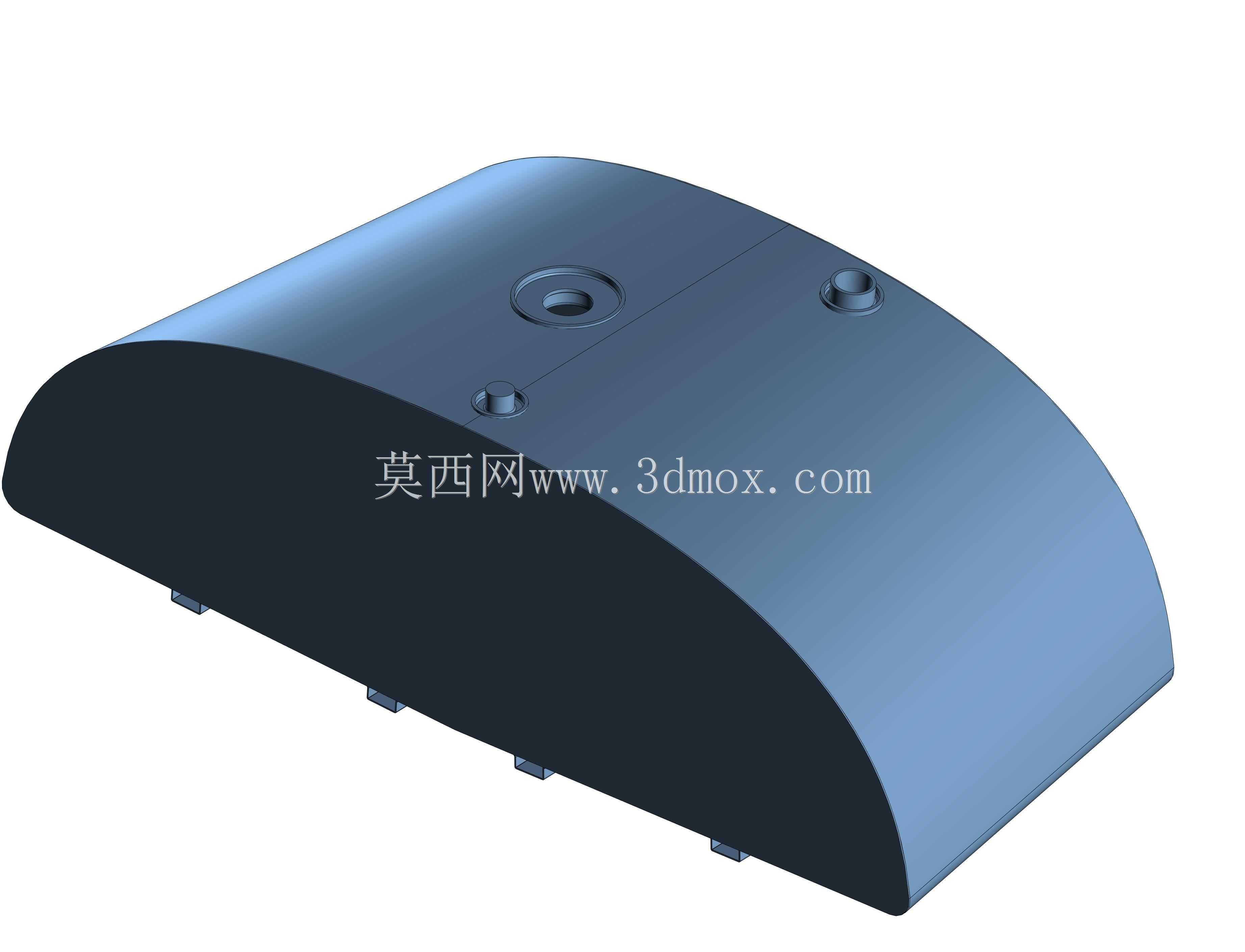

在轻型运动飞机的整机结构布局中，燃油箱的布置直接影响整机重心配平、航程表现与飞行安全冗余，Falco F8作为经典的轻型特技类运动飞机，其后部燃油舱的设计需要同时兼顾气动外形贴合、结构强度冗余、安装维护便利性多重要求。该部件为机身尾部段的燃油储油舱主体结构，整体采用半圆弧截面的流线型外形，完全贴合Falco F8后机身的蒙皮曲率，不会额外增加飞行过程中的气动阻力，曲面过渡处做了连续顺滑的曲率处理，避免与机身蒙皮装配时出现阶差影响气动效率。从结构设计逻辑来看，该燃油舱采用一体化的壳体成型思路，上表面预留的多个凸台结构分别对应油量传感器安装位、燃油加注口接口、通气管路固定座，底部均匀分布的凸耳为机身结构连接点，所有安装位的位置精度控制在装配公差允许范围内，能够直接与机身隔框、长桁结构完成对接，不需要额外做适配修配。实际应用场景中，该后部燃油舱主要用于平衡前机身发动机、座舱段的重量，通过前后燃油舱的油量调节可以在飞行过程中动态调整整机重心，保证特技机动动作下的机身姿态可控，储油舱的内部做了防浪涌的隔板结构设计，能够避免飞机大坡度转弯、特技动作时燃油剧烈晃动带来的重心突变，提升飞行操控稳定性。安装边界方面，该部件的弧面半径完全匹配Falco F8后机身的截面尺寸，轴向长度适配后机身隔框的安装间距，底部连接凸耳的孔位与机身承力结构的预装孔位完全对应，装配时可以直接通过紧固件完成固定，周边预留的间隙足够布置燃油管路、线缆的走线路径，不会和周边的尾翼操纵结构、机身蒙皮安装边发生干涉。结构强度设计上，壳体的壁厚经过载荷计算校核，能够承受飞行过程中的燃油晃动冲击、机动过载下的载荷以及机身变形带来的附加应力，表面的安装凸台做了局部加厚处理，避免接口位置长期受载出现应力开裂，整体结构在满足强度要求的前提下尽可能做了轻量化处理，控制部件自重以提升整机的有效载荷能力。
