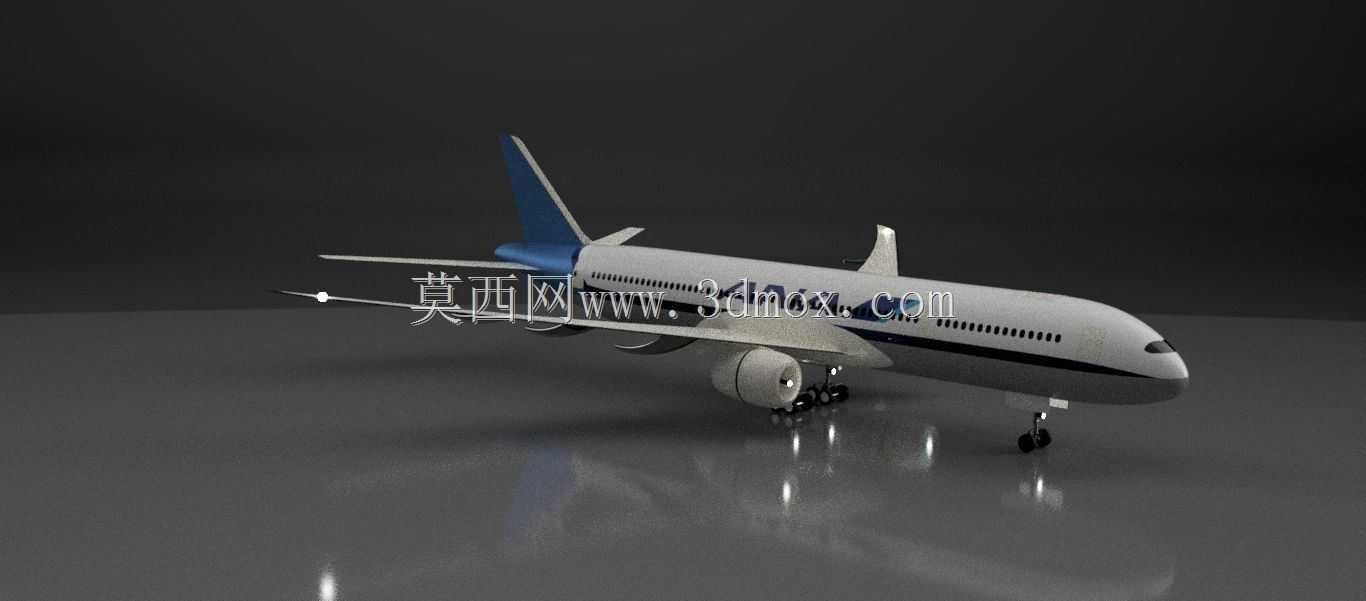

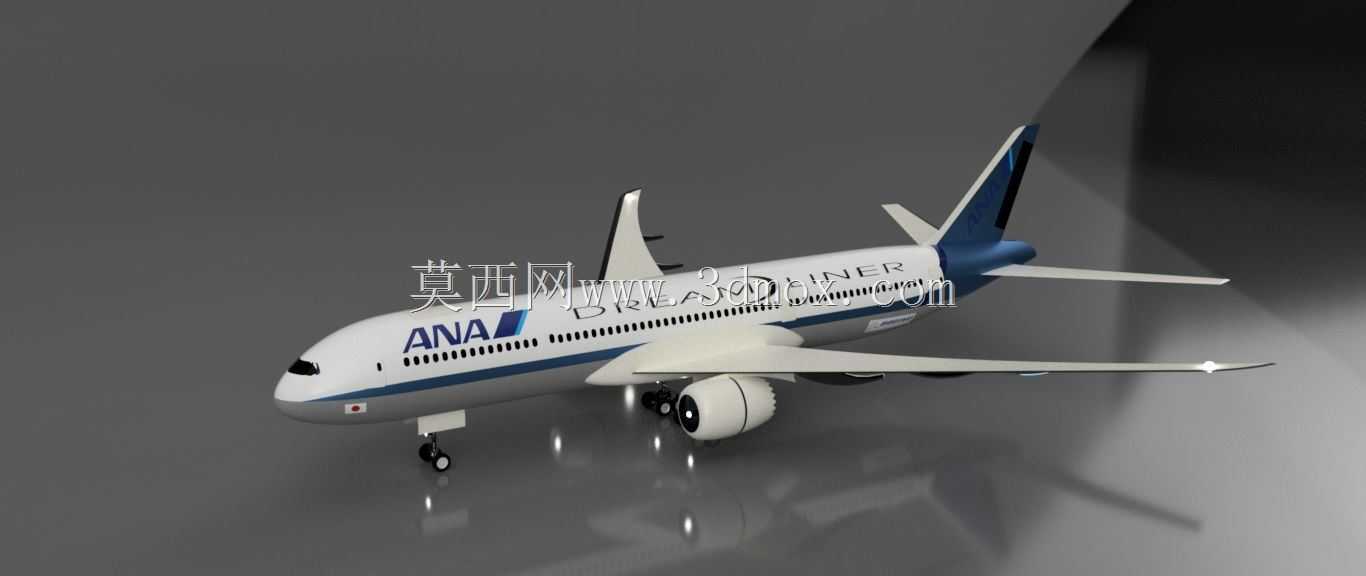

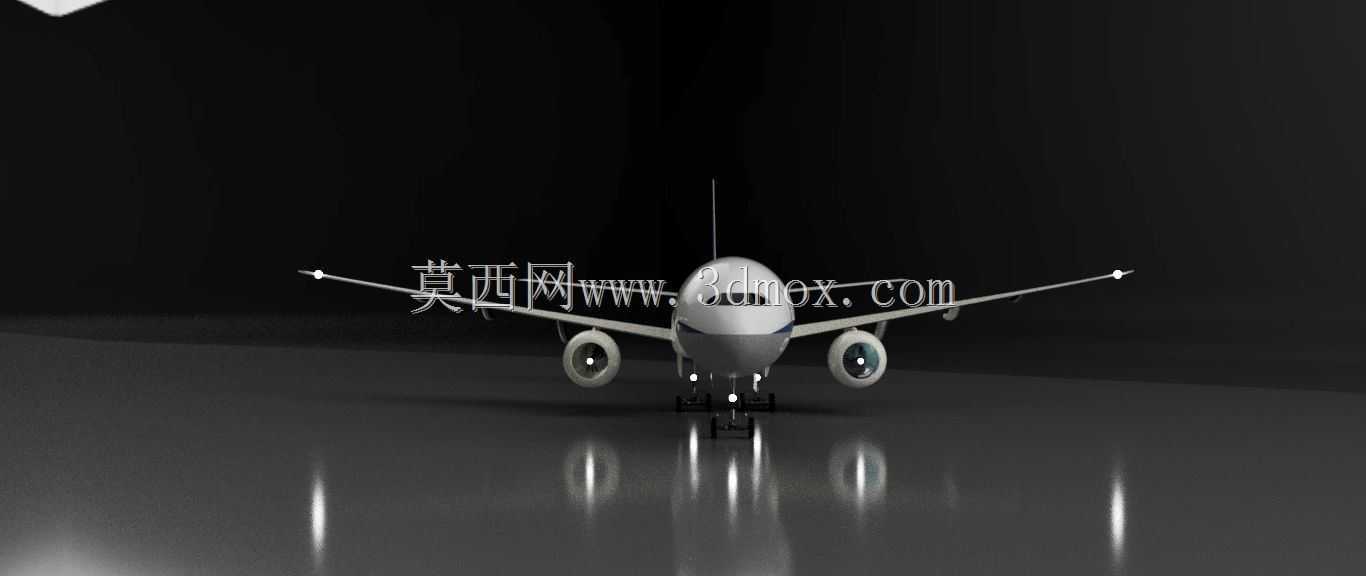

全日空涂装波音787-9民航客机外观结构

该模型还原的是宽体双发民航客机的完整外观结构，对应机型在民航运营场景中主要承担中远程国际干线、国内高密度航线的旅客运输任务，单舱布局下可容纳超四百名旅客，常规三舱布局下也能保障近三百名旅客的长途出行需求，适配跨洋长航段的运营要求，是当前民航干线运输网络中的主力宽体机型之一。从设计思路来看，模型优先还原了机型的气动外形特征：机身采用宽体截面设计，机身长径比适配长航段低阻飞行需求，机头部位的流线型曲面做了连续曲率过渡，可有效降低亚音速巡航阶段的压差阻力；机翼采用超临界翼型设计，翼尖带有斜削式翼梢小翼结构，能够在巡航阶段削弱翼尖涡流强度，降低诱导阻力，提升燃油效率，机翼后缘的襟翼、缝翼等增升装置的外形轮廓也做了对应还原，可直观呈现起降阶段增升结构的展开形态。起落架部分还原了前三点式起落架的布局特征，前起落架为双轮结构，布置于机头下方驾驶舱后侧的机身承力框位置，主起落架为四轮小车式结构，布置于机翼根部下方的机身承力区域，起落架的收放舱轮廓、轮舱与机身的衔接曲面都做了精准还原，可清晰呈现起落架收放路径与机身结构的干涉边界，为相关教学演示、结构认知提供直观参考。尾翼部分采用常规尾翼布局，垂直尾翼与水平尾翼的后掠角度、翼面尺寸比例都匹配真机参数，垂直尾翼上还原了对应航司的涂装标识，机身侧面的舷窗排列、舱门位置、发动机吊舱的挂载位置都做了等比例还原，发动机短舱的进气道唇口、尾喷口轮廓都做了曲面连续处理，可直观呈现大涵道比涡扇发动机的挂载方式与机翼的连接结构。模型的外形尺寸严格匹配真机比例，机身长度、翼展、机身高度的比例关系符合工程实际，机身与机翼的对接位置、发动机吊舱与机翼的连接点位置都符合真机的结构承力设计，可用于民航类专业的教具演示、航空科普场景的展示，也能为飞行器外观设计、涂装方案验证提供直观的三维参考，帮助设计人员快速核对曲面连续性、部件相对位置的合理性，规避外形设计中出现的比例失调、结构干涉问题。
