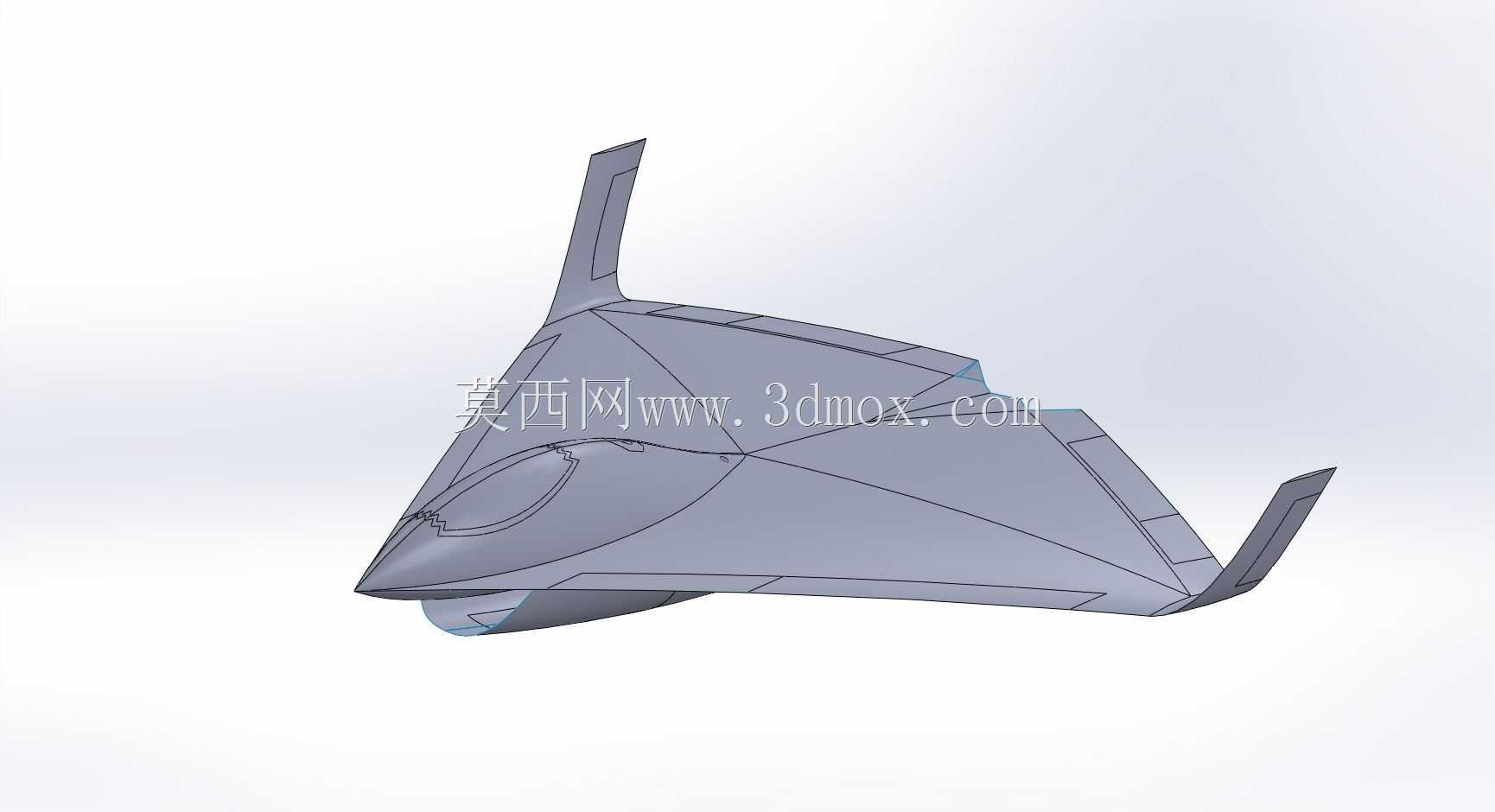

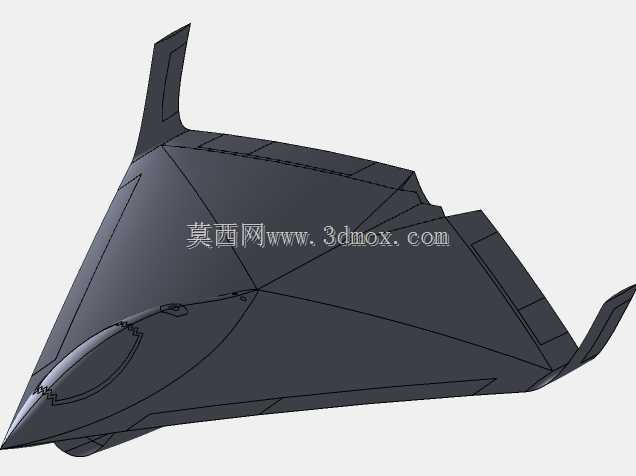

单座飞翼布局隐身飞行器结构设计

这款飞翼布局隐身飞行器的结构设计，核心围绕低可探测性需求展开，整体采用无垂尾的翼身融合构型，将机身与升力面完全整合，从根源上消除常规布局飞行器垂尾与机身形成的直角反射结构，降低雷达波镜面反射概率。在实际应用场景中，这类构型可承担高速突防、要地防空拦截等任务，依靠低信号特征压缩敌方探测系统的发现距离，提升任务突防成功率。

从功能特性来看，整机采用单座座舱布局，座舱盖采用与机身曲面完全贴合的一体化成型设计，边缘做锯齿化修型处理，避免座舱框架形成的强雷达反射源；机身两侧布置背负式进气道，进气口前缘与机翼前缘平行，将发动机叶片完全遮蔽在S型进气道弯道后方，避免发动机叶片形成的强反射源直接暴露在入射雷达波方向；机身后缘采用对称式开裂阻力板设计，替代常规布局的升降舵与方向舵，通过两侧阻力板的差动偏转实现航向控制，同时保持后缘线条的平行度，将后向雷达反射波集中到几个固定的低威胁角度区间。

设计过程中优先考虑曲面连续性，整机所有蒙皮接缝均采用锯齿化设计，锯齿边与机翼前后缘保持平行，避免接缝形成的缝隙反射；翼尖处设置小型上反安定面，在不破坏整体隐身外形的前提下，提升航向静稳定性，解决纯飞翼布局航向阻尼不足的问题，降低飞控系统的控制律设计难度。

从安装边界来看，整机翼展与机身长度的比值控制在1.4左右，机身最大宽度位于座舱后方的翼身融合段，起落架舱完全嵌入机身内部，舱门边缘同样做平行锯齿修型，关闭后与蒙皮表面完全齐平，避免出现凸起或台阶结构；机身下部为完全平滑的一体化曲面，无任何外挂点设计，所有任务载荷与燃油均布置在机身内部的翼盒空间内，既保证了外形的隐身完整性，也充分利用翼身融合结构的内部空间提升燃油携带量。

在结构强度设计上，翼根区域采用渐变厚度的承力结构，从翼尖到翼根的蒙皮厚度逐步增加，匹配飞行过程中的气动载荷分布；进气道内壁采用吸波结构层设计，进一步降低进气道的腔体反射效应；尾喷口采用扁平式构型，与后机身曲面完全融合，加快高温喷流与周围冷空气的混合速度，降低红外辐射特征。这类飞翼隐身构型的设计难点在于航向稳定性与操纵效率的平衡，设计过程中通过多轮CFD气动仿真调整安定面的上反角度与后缘操纵面的偏转范围，在保证隐身性能的前提下，满足低速起降与高速巡航阶段的操纵需求，避免出现大迎角状态下的航向失稳问题。
