文丘里管结构风隧流体实验装置

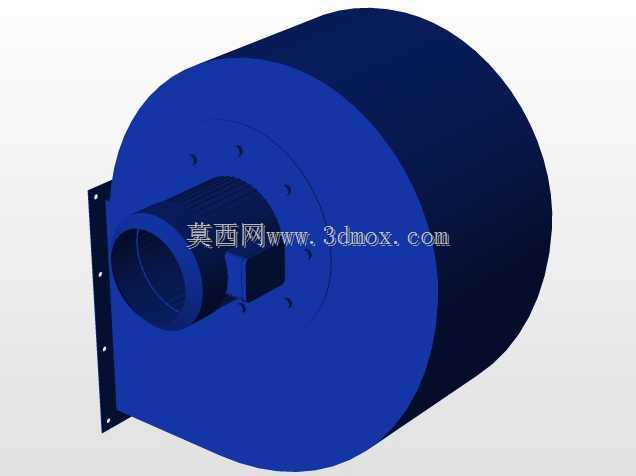

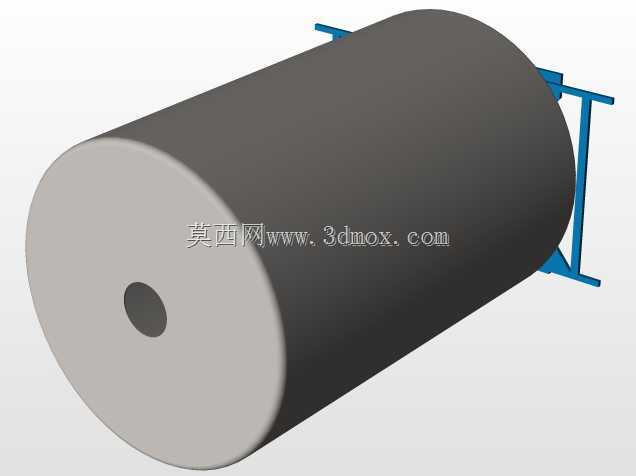

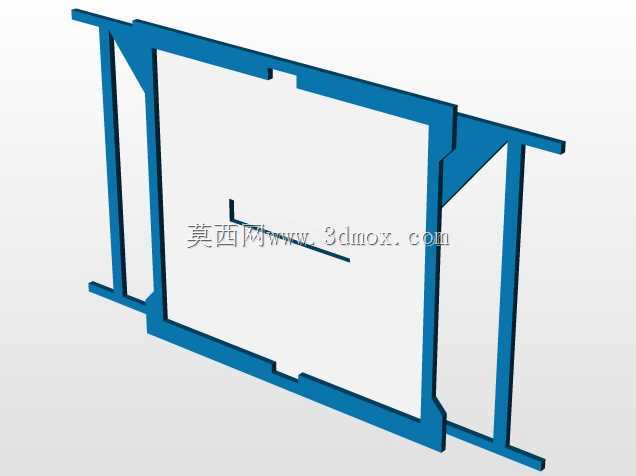

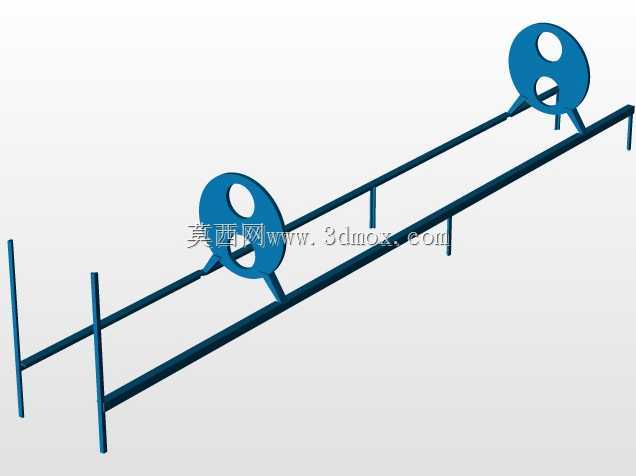

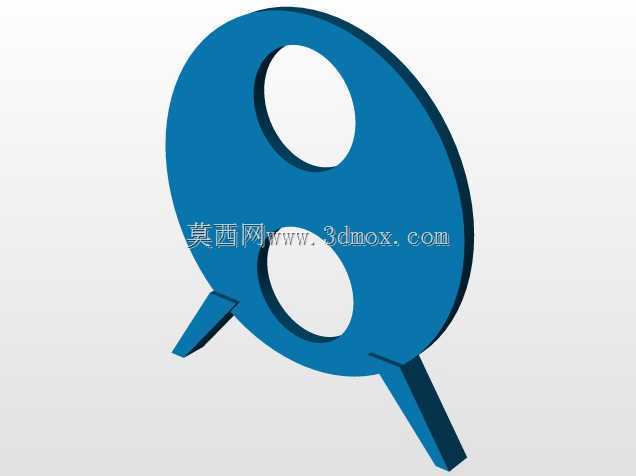

该装置核心为文丘里管搭配稳流筒体的风隧结构，主要面向流体力学实验、风道气流性能测试场景使用，可完成不同流速下的风压检测、流阻特性验证、气流均匀性校准等实验任务，也可作为小型通风系统的气流整流段嵌入配套设备中。从结构设计逻辑来看，装置前端的文丘里管段采用渐缩渐扩的流道构型，能够在气流通过时形成稳定的压差区间，方便外接检测元件获取流速、流量相关参数，管段外侧设置的多组支撑卡箍，既可以固定内部的导流构件，也能在安装时调整整段管路的同轴度，避免流道偏心引发的气流紊流。后端的大直径筒体为稳流腔结构，内壁做光滑过渡处理，能够对前端文丘里管流出的气流进行整流，降低气流脉动对后续检测段的干扰，筒体两端设置的安装支架预留了标准连接孔位，可直接与同管径的通风管道对接，安装边界适配常规圆形风道的法兰连接尺寸，不需要额外制作过渡转接件。设计过程中优先考虑了流道的顺滑性，所有管路衔接处均做圆角过渡处理，避免直角结构产生局部涡流影响测试精度，支撑结构采用杆件拼接形式，在保证整体刚性的前提下减少了结构件对气流通道的遮挡，整段装置的长度尺寸适配常规实验台的安装空间，既可以独立架设在实验支架上完成流体测试，也可以拆分后单独使用文丘里管段作为流量检测元件接入现有通风管路。实际使用时，气流从装置前端的文丘里管入口进入，经过渐缩段加速、喉道稳流、渐扩段减速后进入后端稳流腔，在稳流腔内完成气流脉动消除后从筒体出口流出，过程中可在文丘里管的喉道、入口、出口位置分别布置压力检测点，通过压差计算得到实时的气流流量参数，也可在稳流腔出口段布置风速检测装置，校准不同工况下的流场均匀性。结构上所有与气流接触的内壁面均保持连续顺滑，没有突出的连接结构，能够最大程度降低装置自身的流阻损失，外侧的支撑框架采用对称布置形式，可抵消管路内气流流动产生的振动，保证长时间实验过程中的结构稳定性。
