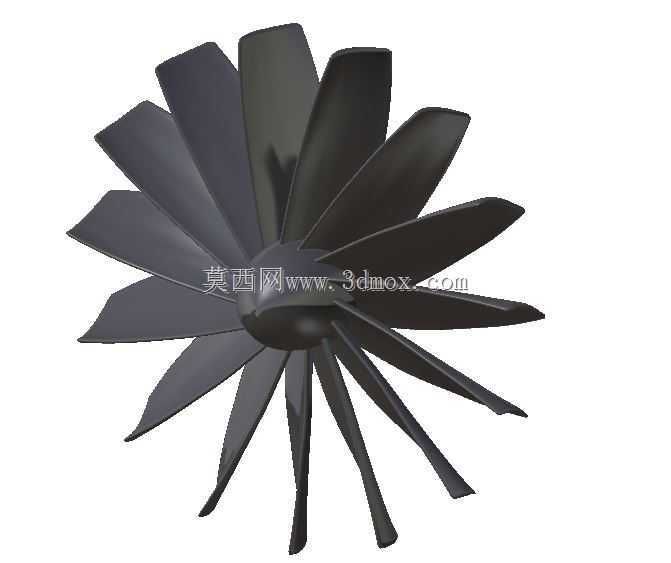

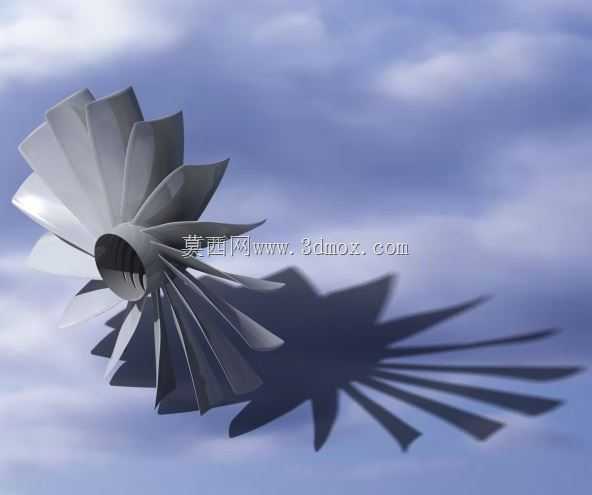

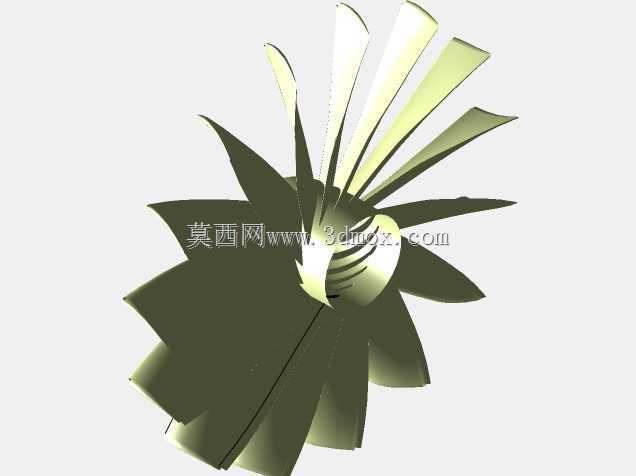

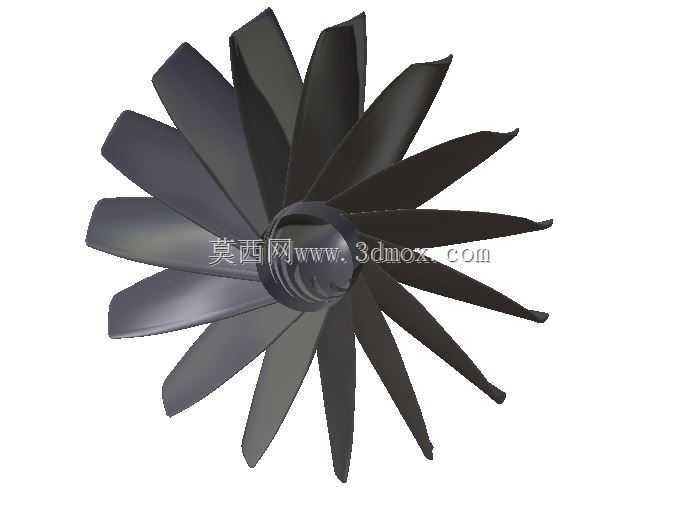

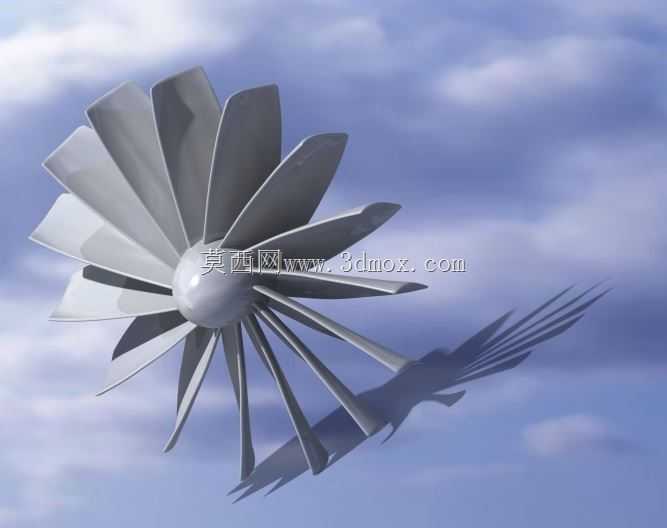

航空发动机用多曲面涡轮叶片结构

这类涡轮叶片结构，核心应用场景集中在航空航天动力系统、地面燃气轮机以及高端流体输送设备的核心做功段，是能量转换环节里直接参与介质能量传递的核心部件。实际运行过程中，高温高压的工质会以设定角度冲击叶片型面，推动叶轮整体做回转运动，将工质携带的热能、压力能转化为轴系输出的旋转机械能，为整套动力装置提供持续的动力输出。从功能特性来看，该叶片采用变截面扭曲型面设计，不同叶高位置的翼型截面安装角存在连续渐变，能够适配不同半径位置的工质流速差，减少气流沿叶高方向的二次流动损失，提升整级涡轮的能量转换效率。叶片根部采用圆弧过渡结构与轮毂基体连接，可有效分散高速旋转时产生的离心应力，避免应力集中导致的结构疲劳失效，叶身表面做连续顺滑处理，不存在局部凸起或凹陷，能够降低工质绕流时的摩擦阻力，同时减少颗粒物在叶身表面的附着概率。设计过程中，首先需要根据涡轮级的进出口工质参数、额定转速、设计功率等基础边界，确定叶片的整体展弦比、轮毂直径与叶顶直径的比值，再通过气动计算逐段拟合不同叶高位置的翼型曲线，保证每个截面的进气角、出气角匹配当地气流方向，之后通过曲面放样功能将各段截面连接为连续的整体叶身，再对叶根与轮毂的连接位置做圆角过渡处理，完成整体结构的建模后，还需要结合动平衡要求调整叶片的周向排布角度，保证整周叶轮的质心落在回转轴线上，避免高速运转时产生额外的振动载荷。安装边界方面，该结构的轮毂中心设置有标准的轴孔配合面，可与对应直径的动力输出轴通过键连接实现周向固定，叶顶与涡轮壳体之间预留有符合设计规范的微小间隙，既避免运转过程中叶顶与壳体内壁发生刮蹭，又能减少工质从叶顶间隙泄漏造成的能量损失，叶片整体的轴向宽度适配涡轮级的安装腔室尺寸，可直接装入对应规格的涡轮机匣内完成装配，不需要额外做结构修改。在实际建模过程中，需要特别注意叶身曲面的曲率连续性，若曲面存在局部曲率突变，不仅会影响气动效率，还会在应力仿真时出现局部应力过高的问题，因此建模完成后需要对曲面做连续性检查，同时对整体结构做离心应力、气动载荷下的强度校核，确保在额定工况下的结构变形量在允许范围内，不会与周边固定部件发生干涉。
