龙门式导线参数检测设备结构设计

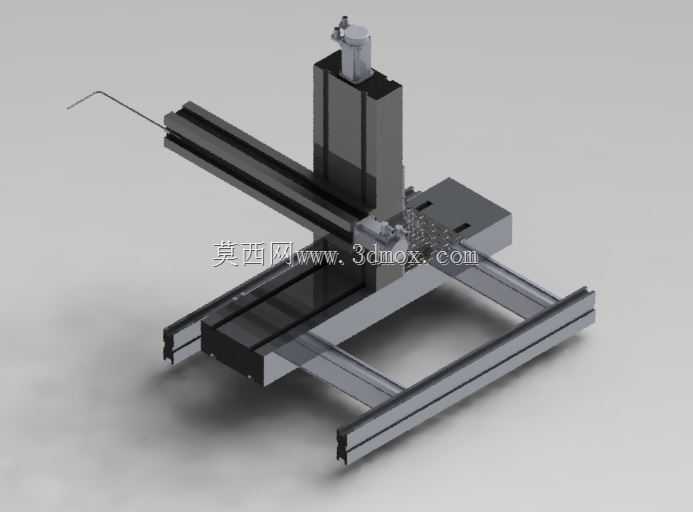

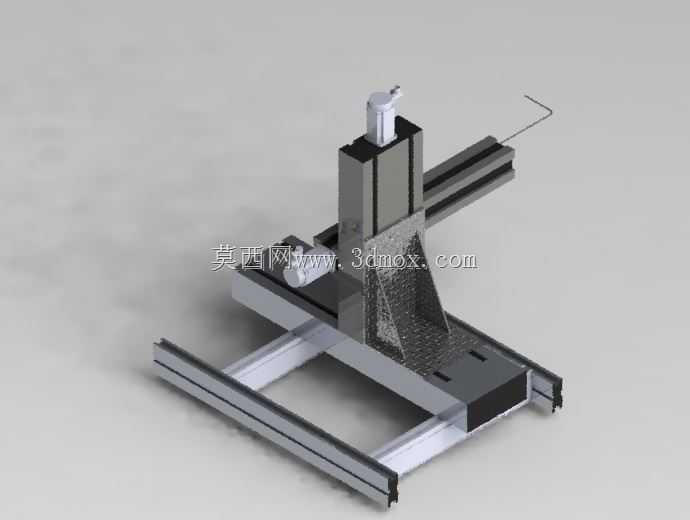

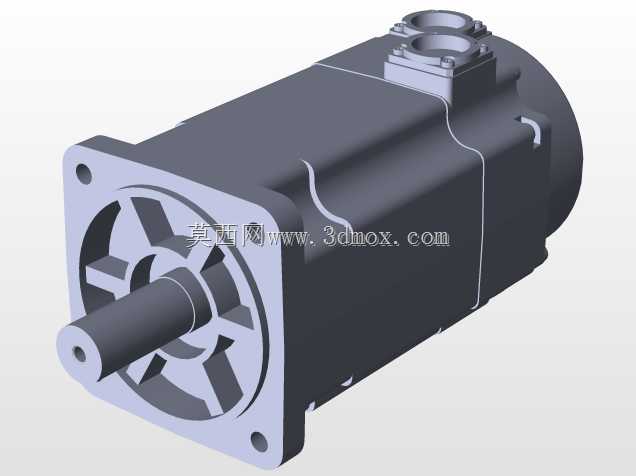

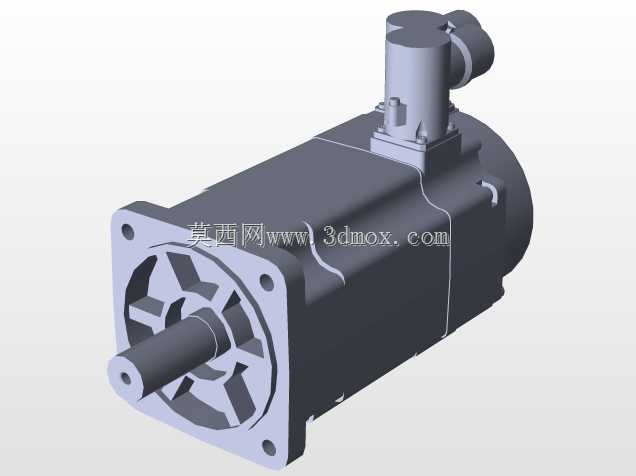

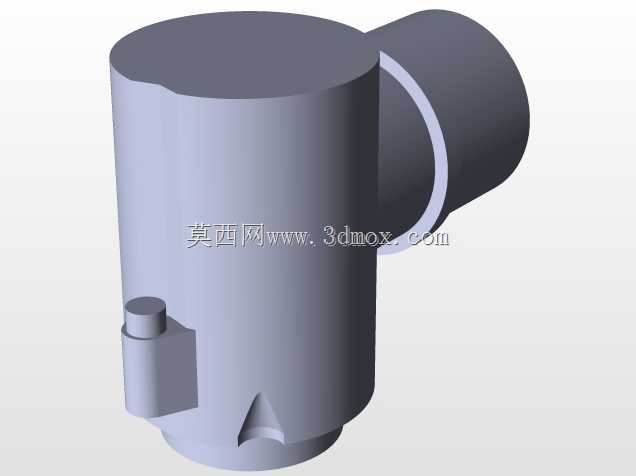

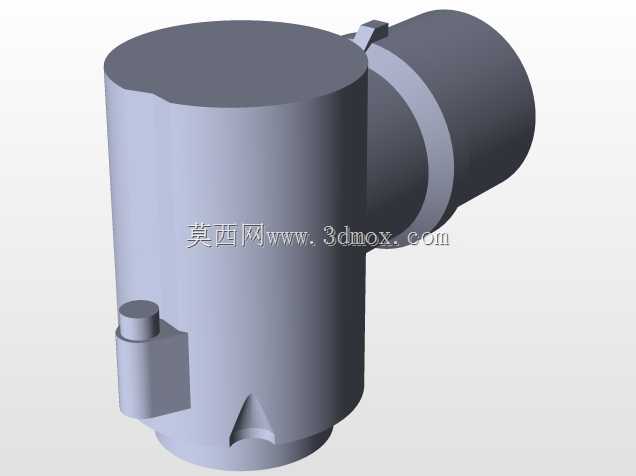

这款龙门架构的导线检测装置，主要面向线束加工、线缆生产、电气装配等场景的导线形位参数、导通性能、尺寸精度检测环节，替代传统人工接触式测量的低效方案，适配多规格细径导线、异形线束的批量检测需求。设备采用双Y轴导轨支撑的龙门布局，底部两根平行线性导轨作为Y向运动基准，横跨导轨的横梁搭载X向运动滑台，垂直布置的Z轴滑台集成检测执行端，三轴均采用伺服驱动配合滚珠丝杠传动，保证各轴运动的重复定位精度控制在微米级，满足导线微小形变、端点位置的检测精度要求。从安装边界来看，设备底部导轨的跨距根据常规检测工位的工件摆放范围设计，预留了足够的工件装夹操作空间，Z轴的行程范围覆盖不同高度工装夹具的适配需求，整体设备的占地面积适配常规车间流水线旁的离线检测工位布局，不需要额外改造车间地基即可完成安装固定。设计过程中优先考虑了检测过程的运动稳定性，Y轴双导轨的布置方式避免了单导轨悬臂结构带来的形变误差，横梁采用轻量化高强度铝合金型材加工，在保证结构刚性的前提下降低X轴运动的负载惯量，Z轴滑台的配重结构抵消垂直运动的重力差，避免高速启停过程中出现的位置偏移。检测端预留了多类型传感器的安装接口，可根据检测需求更换接触式测头、视觉检测模块、导通测试探针等不同执行组件，不需要大幅改动主体结构即可适配不同的导线检测工艺，比如针对线束加工环节的导线端点位置度检测，可搭配视觉模块完成非接触式快速扫描，针对导线的张力形变测试则可更换接触式力传感器配合测头完成定量检测。设备的走线槽全部集成在型材内部，避免运动过程中管线拖拽带来的干涉风险，各轴的限位开关采用硬限位加软限位双重防护，防止超程运动造成的结构损坏，整体结构没有冗余的外露部件，日常维护时仅需定期对导轨丝杠加注润滑脂即可，降低了现场运维的工作量。在实际产线应用中，该设备可对接上游的导线裁切、端子压接工位，完成加工后导线的全尺寸自动检测，将检测数据实时上传至产线质量管理系统，剔除尺寸超差、性能不合格的次品，相比传统人工使用卡尺、万用表的检测方式，检测效率提升数倍，同时避免了人工读数带来的人为误差，保证批量产品的检测一致性。
