F16配套机载空空导弹结构设计

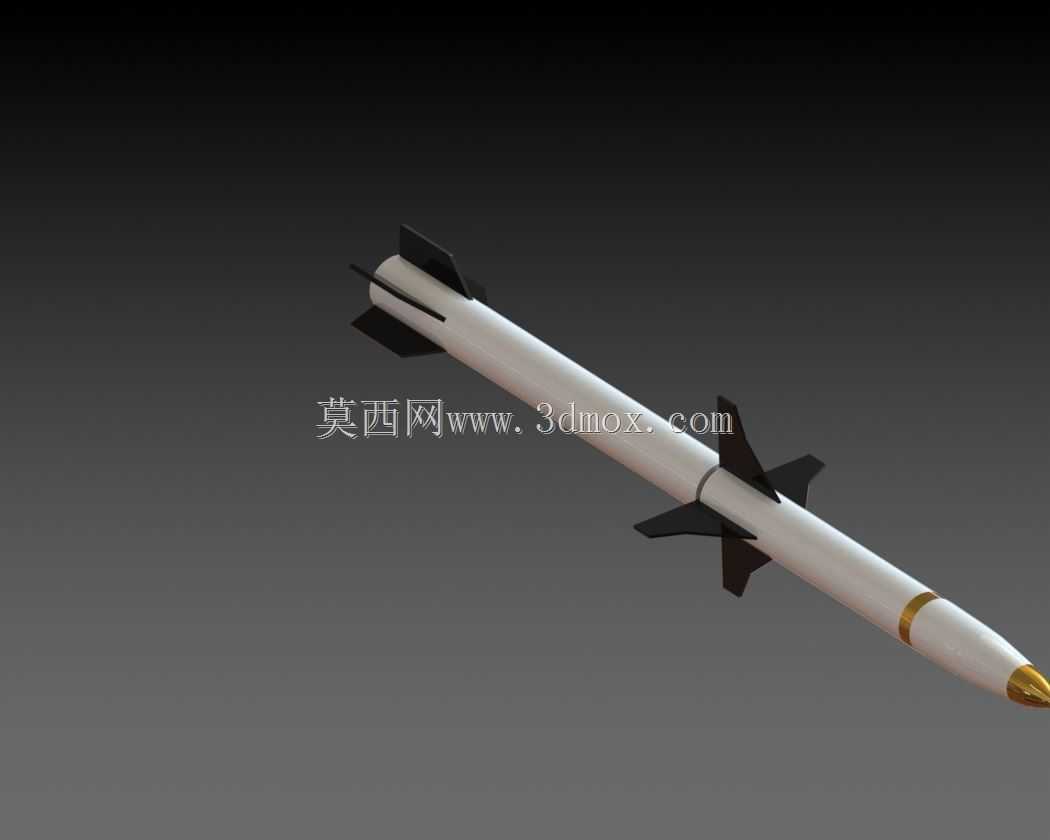

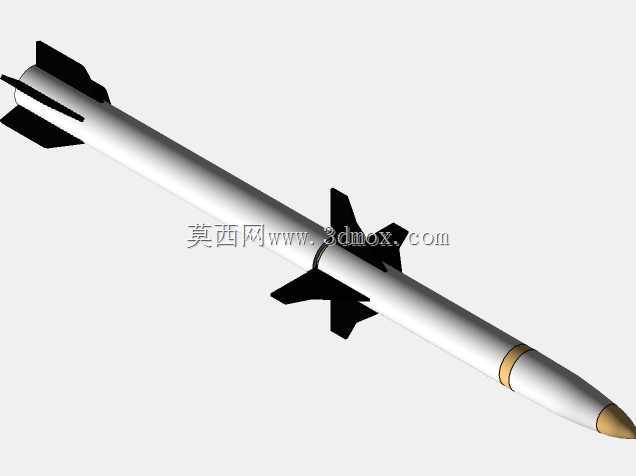

该模型还原的是适配F16战斗机挂载使用的近距空空导弹结构，在实际作战场景中，这类弹药主要承担视距内空中格斗任务，负责摧毁敌方空中机动目标，是战斗机夺取制空权的核心机载武器之一。从设计逻辑来看，整体采用旋成体气动布局，弹身主体为等直径圆柱段，头部设置卵形整流罩，既能够降低高速飞行过程中的空气阻力，也能为内部导引头组件提供足够的安装空间，整流罩末端的环形凸台结构，用于实现战斗部舱段与导引头舱的定位连接，保证舱段对接的同轴度，避免飞行过程中出现气动偏心问题。弹身中部设置的四片切尖三角翼形弹翼，采用十字形对称布置，在飞行过程中主要提供升力，同时配合尾部的四片全动尾翼实现飞行姿态的调整，尾翼与中部弹翼处于同一条气动母线位置，能够有效降低跨音速飞行阶段的诱导阻力，提升导弹的机动过载能力，尾翼的转轴位置经过重心配平计算，能够减小舵机的操控力矩负载，降低伺服系统的功率需求。从安装边界来看，弹体直径适配F16机翼下的标准导弹挂架接口，弹身长度满足挂架挂载后的离地间隙要求，不会在起降过程中与地面发生干涉，弹体上的吊挂凸耳位置经过严格的重心匹配设计，保证挂载后导弹的重心与挂架吊挂点重合，避免飞行过程中对机翼产生额外的偏心力矩。弹体尾部的整流段内部预留了发动机喷管的安装空间，尾翼的偏转角度范围经过运动仿真校核，在最大偏转角度下不会与弹身、挂架结构发生运动干涉。在结构细节设计上，弹身各舱段之间采用径向销钉加轴向连接环的固定方式，既能够承受飞行过程中的大过载载荷，也便于地勤人员快速完成舱段拆解与部件更换，提升外场维护效率。弹体表面的蒙皮接缝采用阶差设计，能够减少高速飞行时的紊流产生，降低气动加热对内部电子组件的影响，头部金色整流罩采用透波材料适配设计，能够保证导引头的信号传输效率，同时满足高速飞行时的抗冲击、耐高温性能要求。
