树莓派单板计算机精准结构还原建模

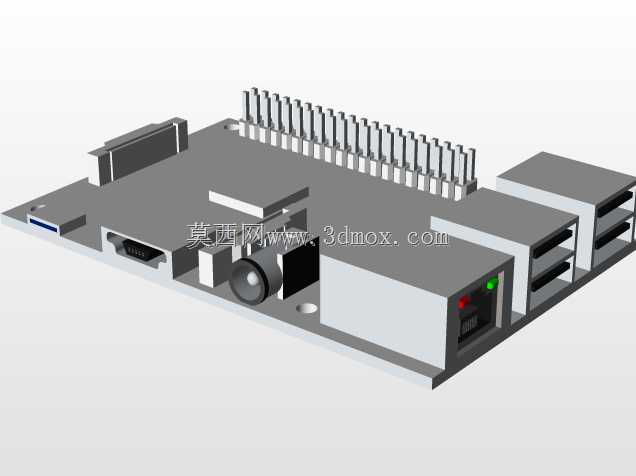

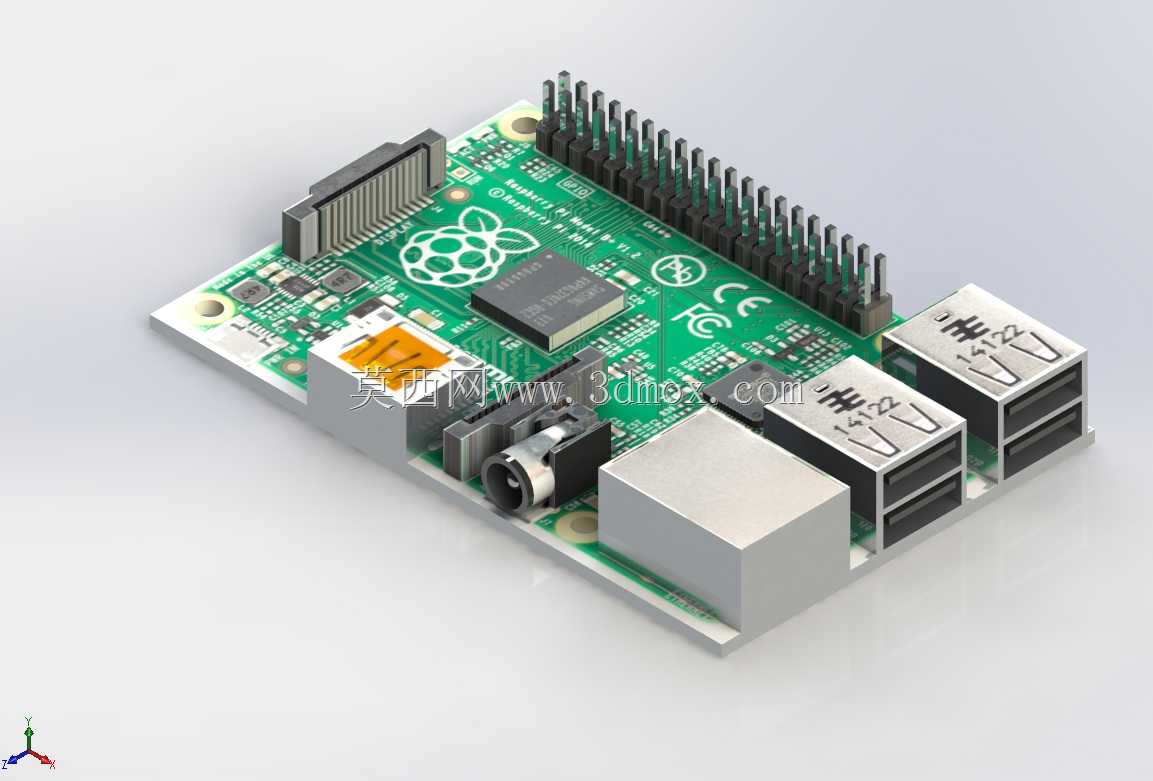

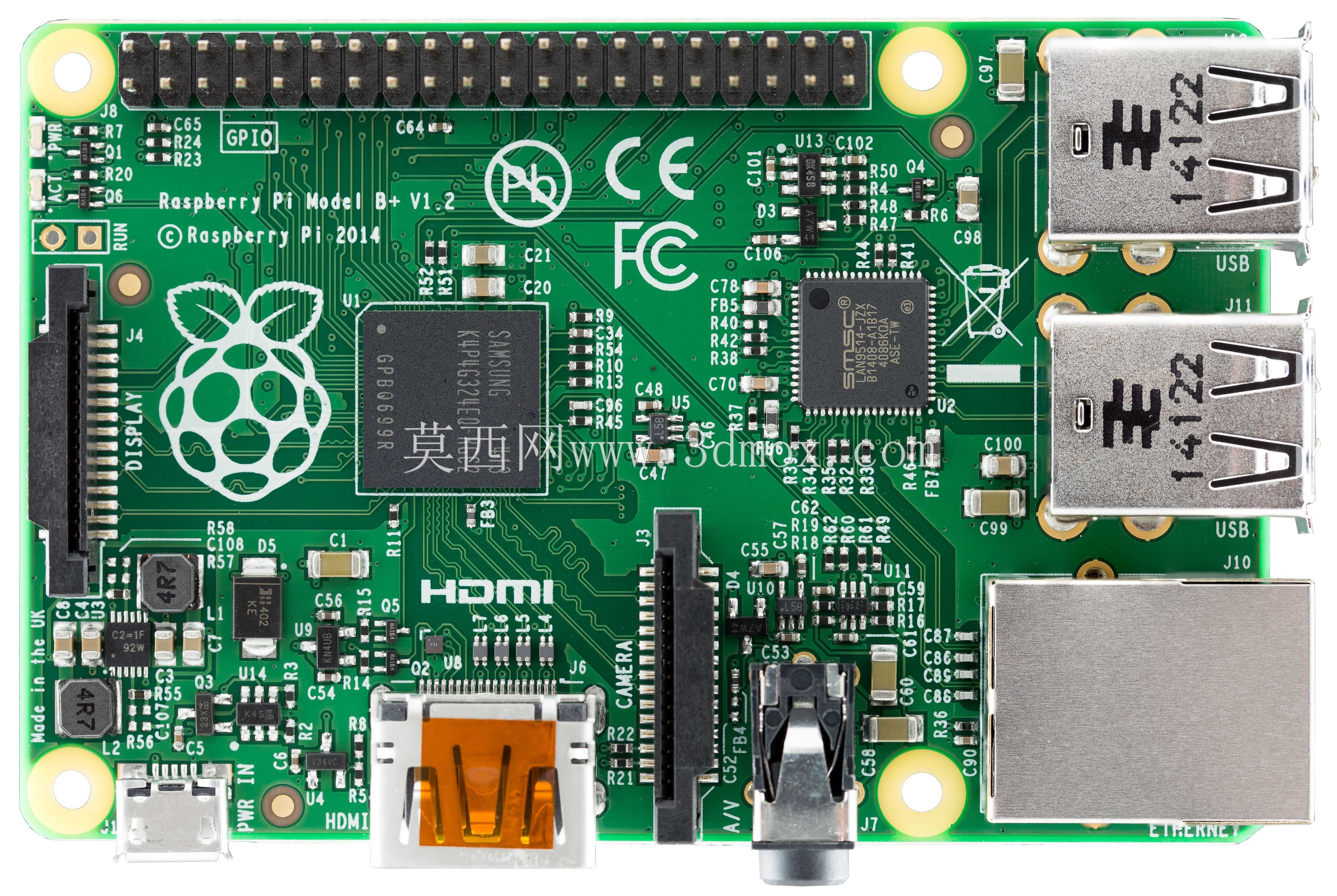

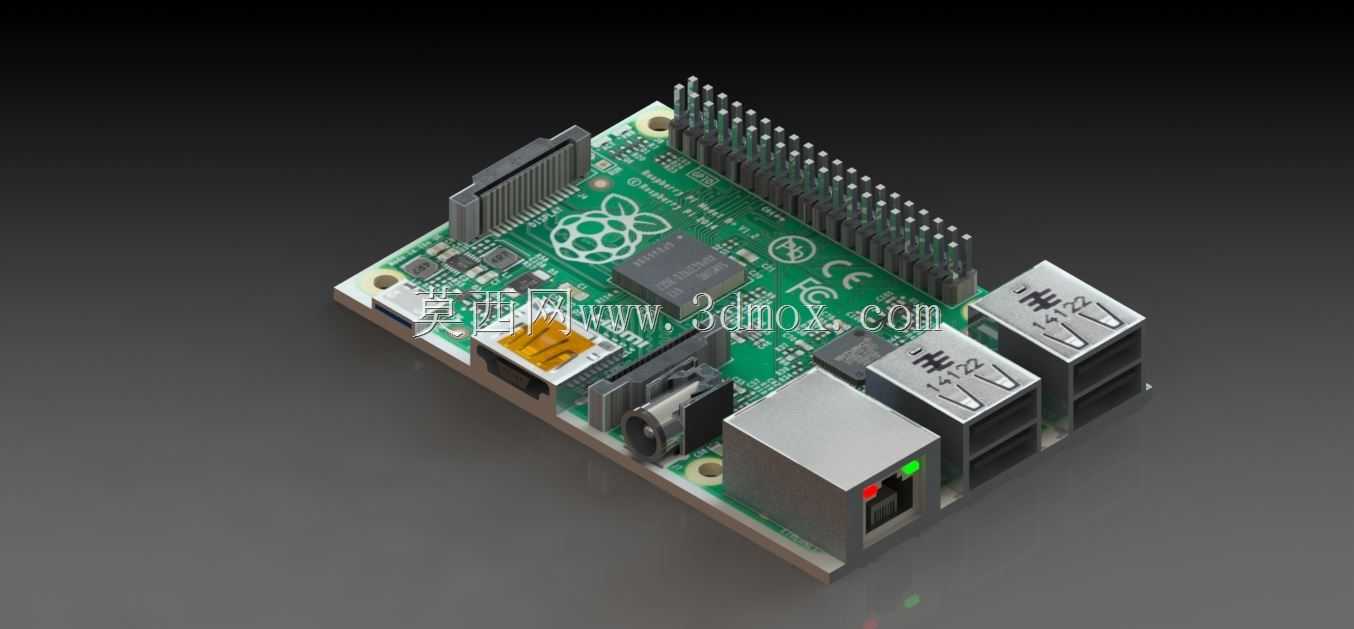

做嵌入式开发配套结构设计时，常需要精准还原树莓派这类单板计算机的三维结构，用来适配定制外壳、扩展模块安装位或是教学演示台架的布局。这款建模完整复现了树莓派单板的全部结构细节，从板载的排针引脚排布，到以太网口、USB接口的凸台尺寸，再到板上各个芯片、电容、接口的相对位置，都按照实物的安装边界做了1:1的还原。在实际项目应用中，这类模型可以直接导入结构设计软件，用来核对外接扩展板的对接公差，避免定制外壳时出现接口对位偏差、排针干涉的问题；也可以用于嵌入式教学场景的三维演示，让学习者直观理解单板上各硬件模块的布局逻辑。建模过程中优先保证了安装基准的准确性，PCB板的长宽尺寸、固定孔的孔位坐标与孔径都严格匹配实物参数，四个安装孔的沉台深度也做了还原，方便设计固定铜柱时直接匹配选型。板上的接口部分，以太网口的卡扣凸台、USB接口的金属弹片位置、HDMI接口的内凹深度都做了细节刻画，排针部分区分了排针座与插针的结构，能直观体现插针的伸出长度，方便设计外接模块时预留足够的对接空间。板载的CSI摄像头接口、DSI显示接口的位置与插槽尺寸也做了对应还原，甚至板上的丝印标识区域都做了分区处理，在做产品演示渲染时可以直接映射对应丝印纹理。考虑到实际结构设计中常需要做干涉检查，建模时所有板载元件的高度都按照实物实测尺寸设置，比如以太网口的顶部高度、USB接口堆叠后的总高度、排针的顶端高度都做了精准控制，设计外壳时可以直接参考这些高度参数预留内部空腔，避免出现元件顶壳的问题。电源接口、Micro SD卡插槽的位置与插拔空间也做了预留还原，设计外壳时可以直接在对应位置开出避让口，不用再反复核对实物的插拔行程。对于嵌入式项目的结构工程师来说，这类精准的单板模型能大幅减少前期测绘的工作量，不用拿着游标卡尺反复测量板上各个元件的位置尺寸，直接导入模型就能完成外壳、扩展支架、安装导轨的配套设计，也能在设计阶段提前排查不同扩展模块叠加时的干涉问题，比如叠加散热片、风扇模块时，能直接核对散热件的安装空间是否和板上元件冲突，提升整体设计效率。
