AIM-120空空导弹结构三维数模

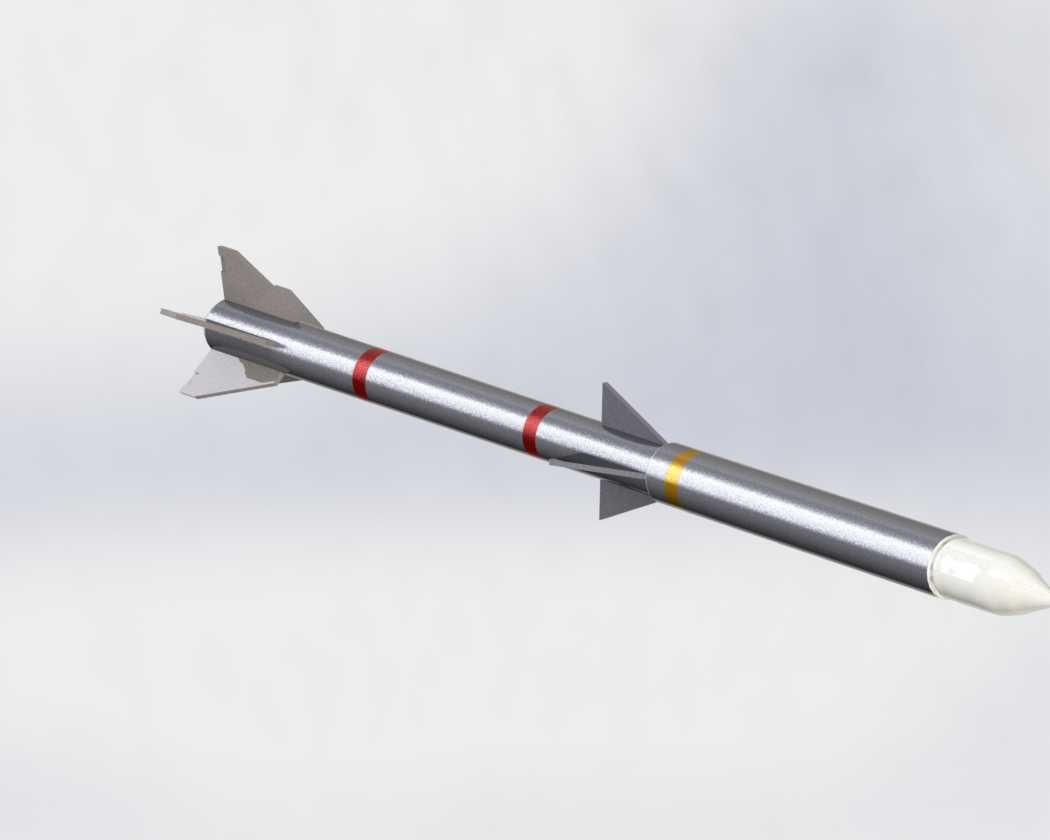

在现代制空作战场景中，超视距打击能力是决定空战胜负的核心要素，AIM-120作为主动雷达制导中距空空导弹的典型代表，其结构设计直接决定了载机的作战边界与打击效能。从结构设计逻辑来看，该弹采用正常式气动布局，弹体为细长圆柱构型，头部设置卵形雷达导引头舱，中段依次布置战斗部舱、制导电子舱、固体火箭发动机舱，尾部布置4片切尖三角形稳定尾翼，弹身中部设置4片小展弦比梯形弹翼，这种布局能够在跨音速、超音速飞行阶段保持足够的气动操纵效率，同时降低挂飞阶段的载机阻力增量。

在实际作战使用中，该弹可挂载于F-16等多型战斗机的翼下、翼尖挂点，设计阶段需要严格匹配载机挂架的安装接口尺寸，弹体直径、总长度、翼展参数必须满足挂架的挂载边界要求，避免挂飞过程中与载机机体、相邻挂点弹药发生干涉，同时要保证发射时弹体能顺利离轨，初始姿态偏差在允许范围内，不会对载机飞行安全造成影响。弹体表面的色带标识对应不同的舱段功能，红色环带通常对应战斗部安装位置，金色环带对应制导系统相关舱段，这类标识设计既满足地面勤务的快速识别需求，也能在结构装配阶段避免舱段错装。

从功能特性来看，主动雷达导引头的卵形头罩需要兼顾透波性能与气动加热耐受能力，设计时要保证头罩的曲面曲率连续，降低高速飞行时的空气阻力，同时为雷达天线提供足够的扫描视角。固体火箭发动机的喷管与尾翼的相对位置经过多轮气动仿真优化，能够在发动机工作全程为弹体提供稳定的推力矢量与气动力矩匹配，保证导弹在大过载机动阶段的姿态可控。弹翼与尾翼的安装角、翼型厚度都经过严格的风洞试验验证，在不同马赫数、不同攻角飞行状态下，都能为弹体提供足够的升力与操纵力矩，同时尽可能减小雷达反射截面积，兼顾隐身突防需求。

在三维建模过程中，需要重点还原各舱段的对接接口形式、弹翼与弹体的连接结构、尾翼的转轴位置，保证数模能够用于挂装干涉检查、地面教学演示、作战仿真推演等场景，建模时要严格控制弹体的同轴度误差，各舱段的对接端面要保证平面度要求，避免装配时出现阶差影响气动性能。挂点位置的结构细节需要还原挂耳的尺寸与安装位置，匹配标准机载挂架的挂钩间距，保证挂装仿真的准确性，弹体表面的各类口盖、天线细节也要按照实际结构布置还原，满足结构展示与拆装演示的使用需求。
