缆索巡检挂载式凸轮履带行走装置

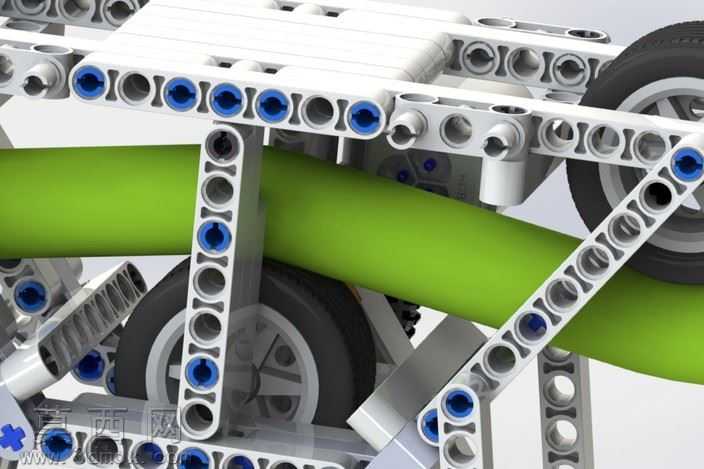

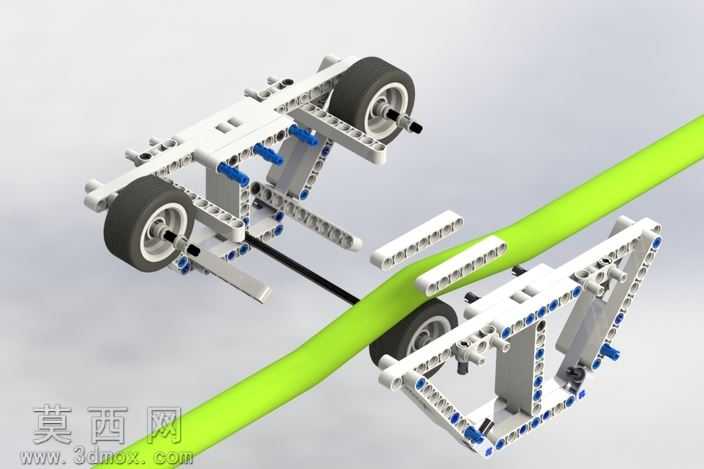

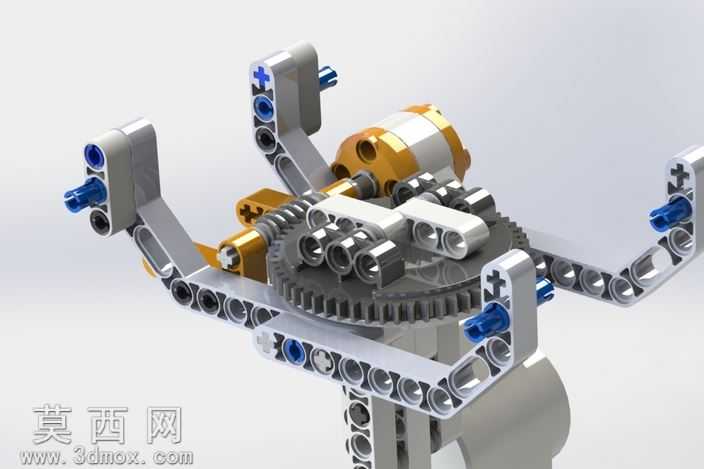

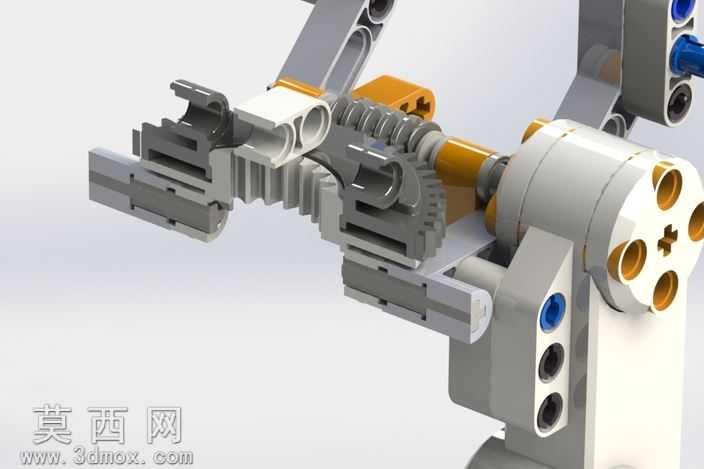

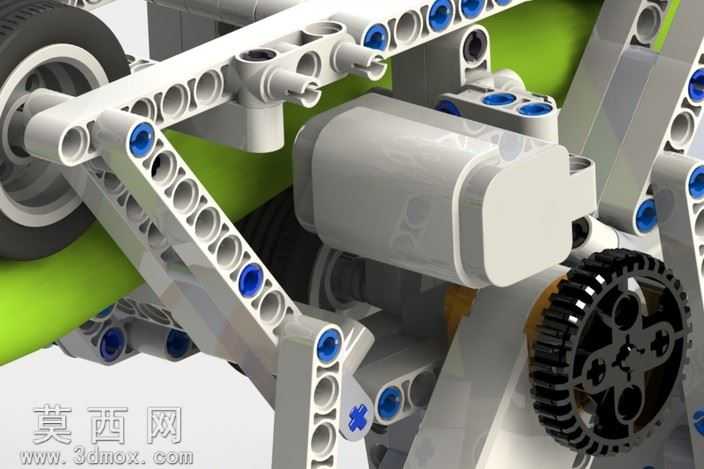

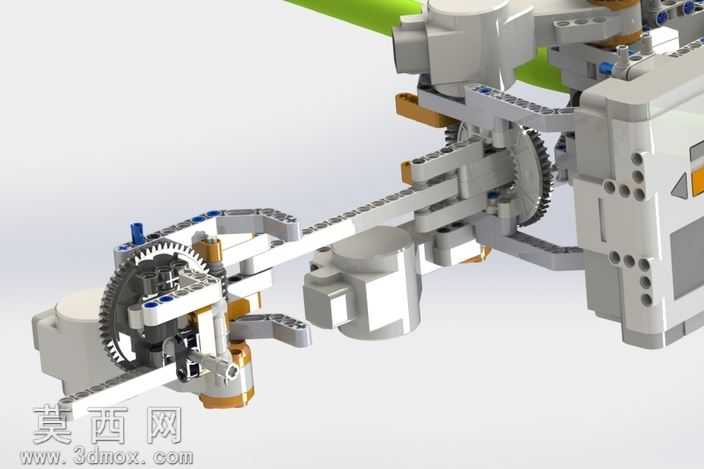

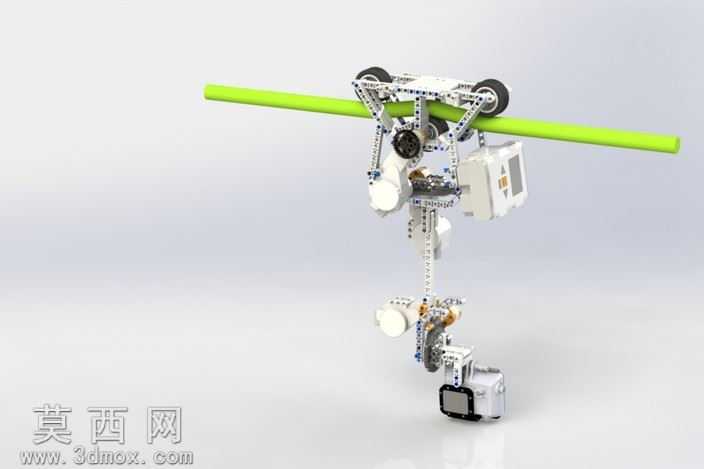

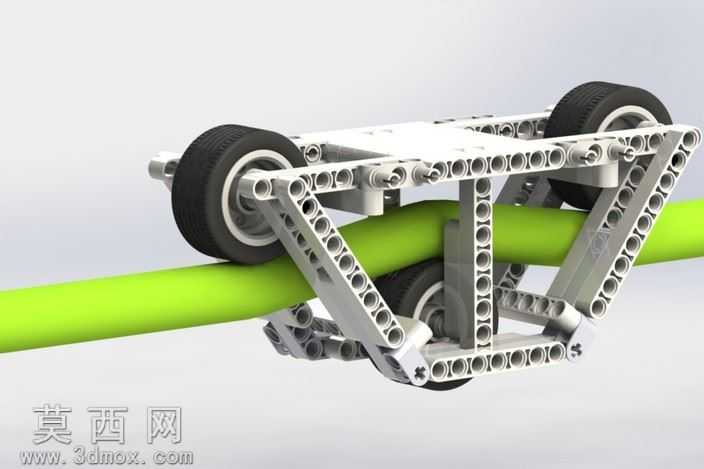

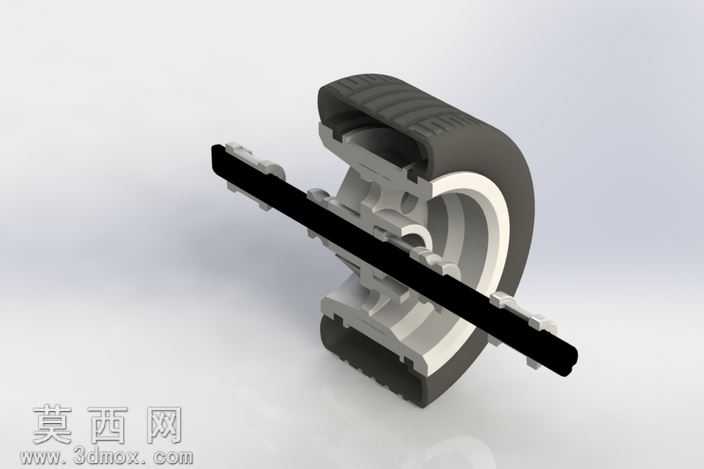

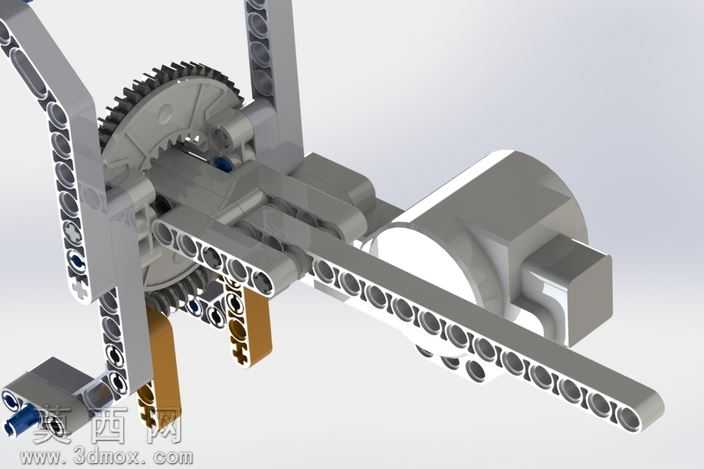

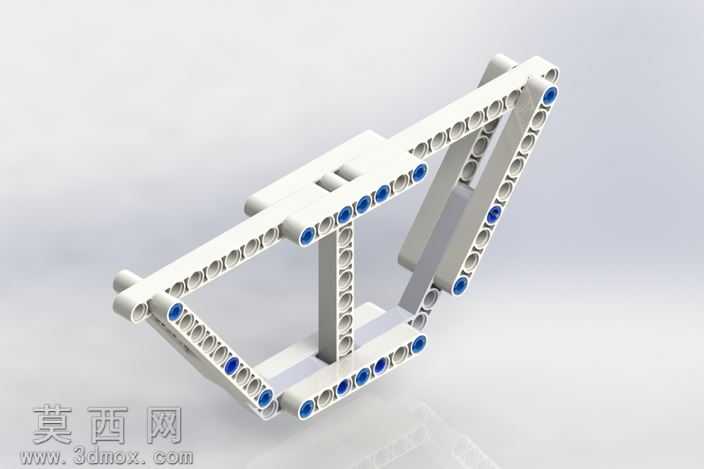

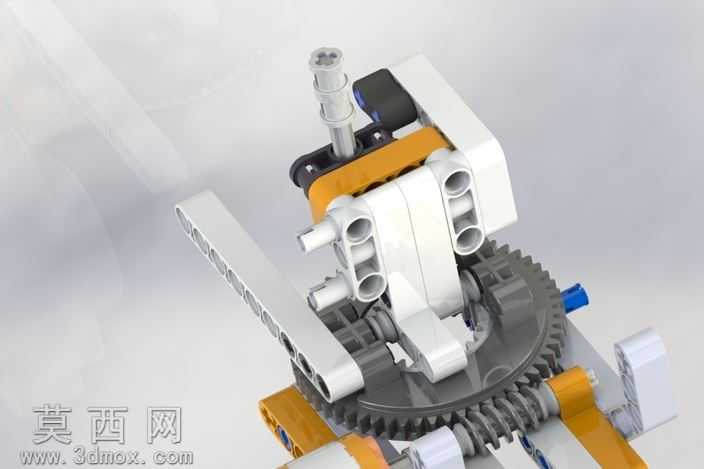

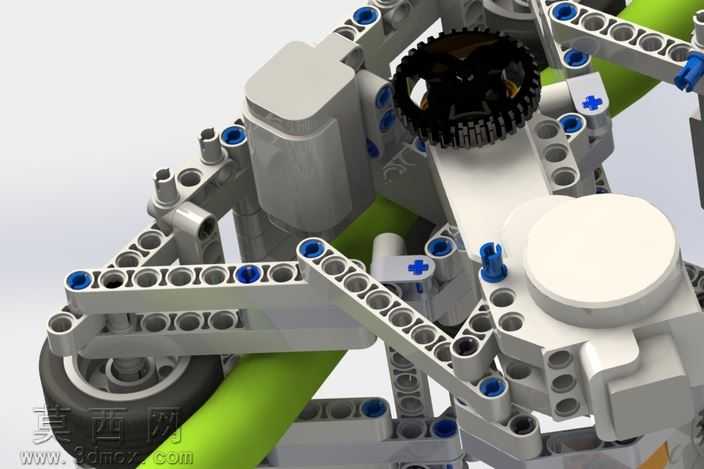

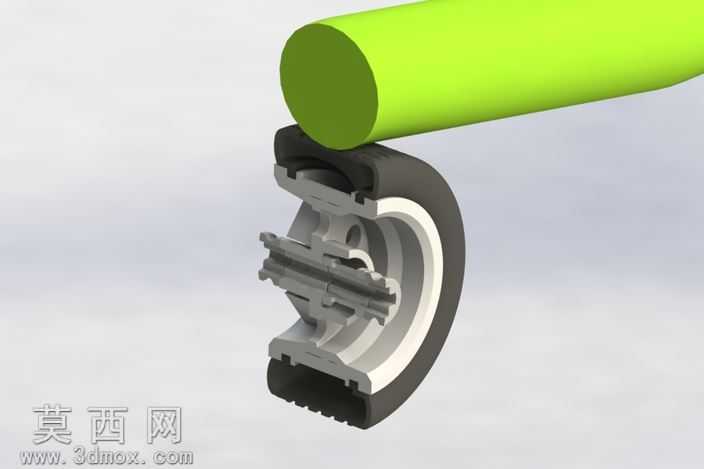

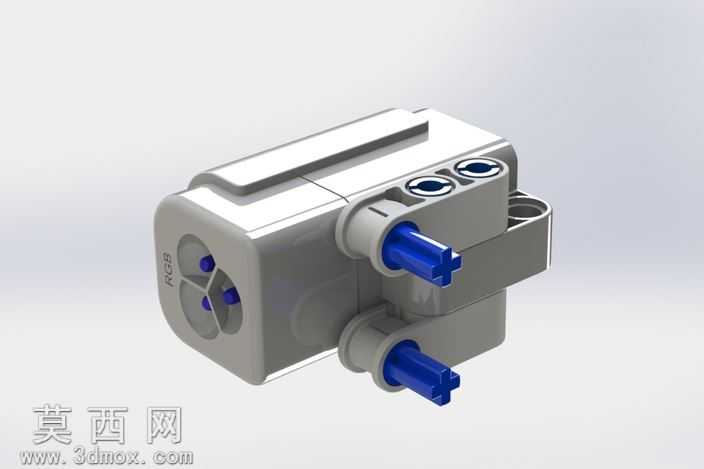

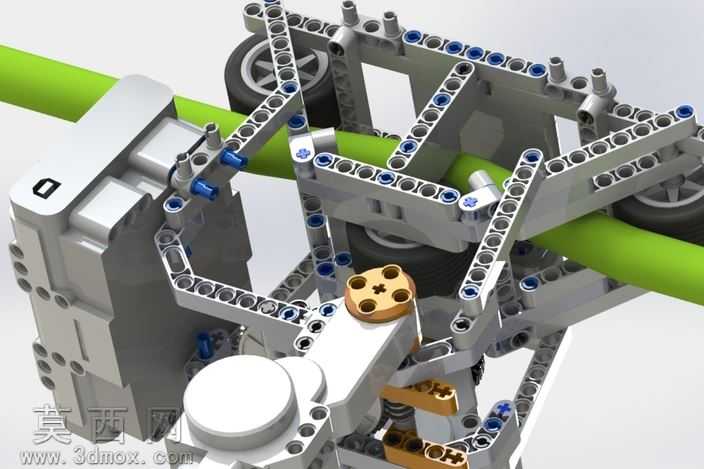

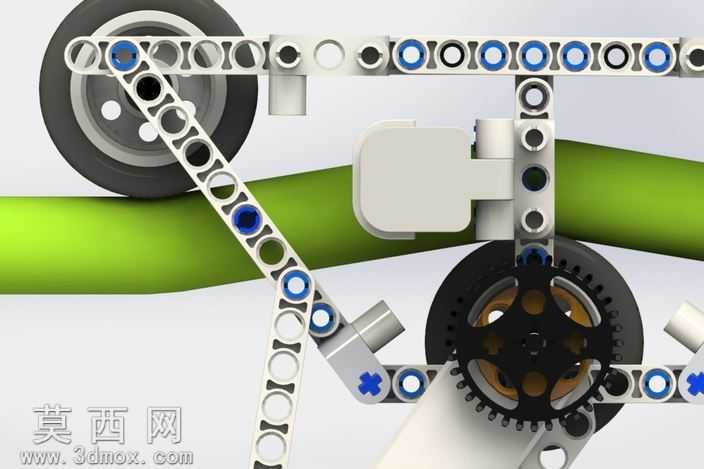

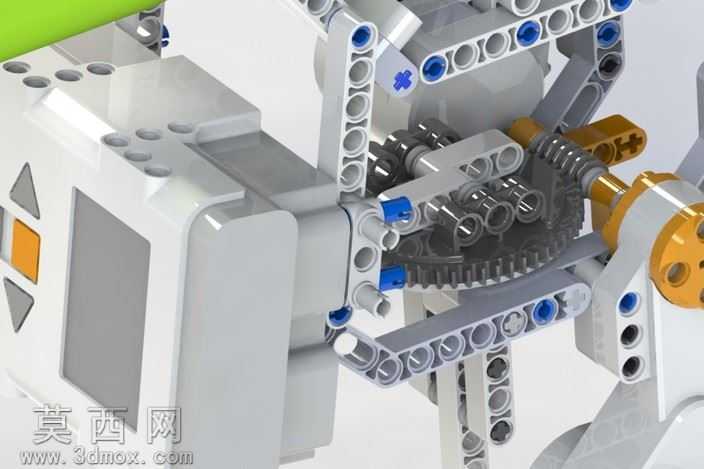

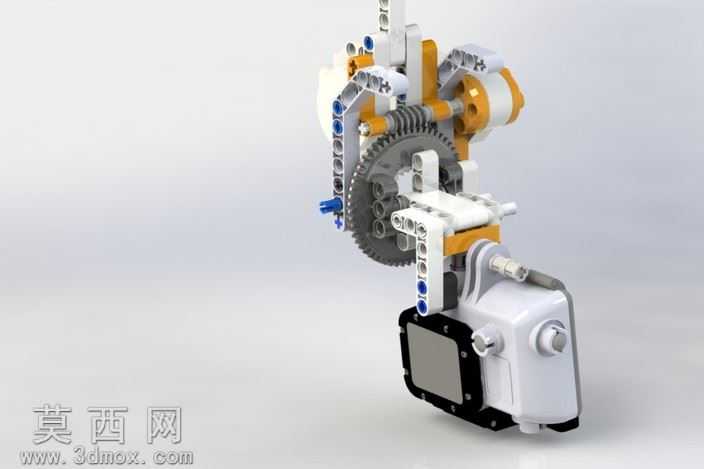

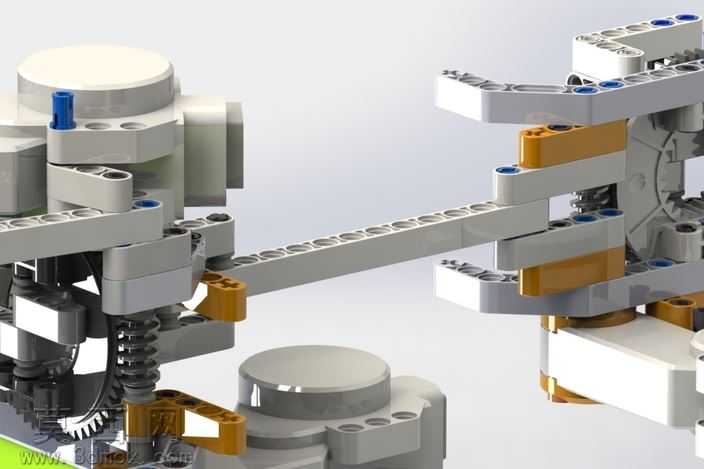

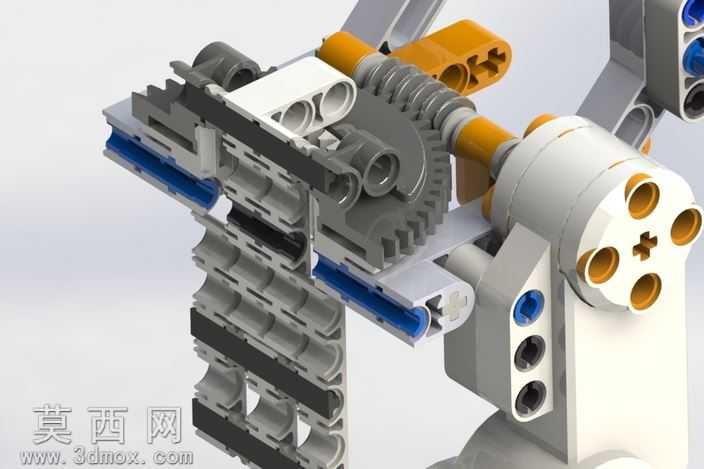

该作品为可沿架空缆索移动的凸轮履带式行走挂载装置，采用模块化积木式搭建逻辑完成整体结构设计，在三维建模阶段优先完成核心行走机构的参数化搭建：首先确定架空缆索的适配直径，匹配对应弧度的夹持轮组，将两组带橡胶防滑外圈的行走轮对称布置在缆索上下两侧，通过带张紧调节结构的连接臂实现轮组对缆索的抱紧力调整，避免行走过程中出现打滑、脱轨问题。核心传动部分采用凸轮式往复驱动结构，建模时精准绘制凸轮轮廓曲线，将凸轮的回转运动转化为挂载平台的间歇性平稳进给，同时搭配齿轮减速组降低驱动电机的输出转速，提升整套装置的行走扭矩，确保装置可携带一定重量的挂载设备沿倾斜缆索稳定移动。材质渲染阶段，对积木结构件采用哑光硬质工程塑料材质，还原模块化构件的颗粒质感；对行走轮外圈赋予高摩擦黑色橡胶材质，添加细微的表面纹理提升真实感；对缆索部分采用亮面荧光绿色硬质塑料材质，和主体银灰色结构形成清晰视觉区分；对挂载的电子控制模块、电池组件分别赋予半透明磨砂塑料、哑光金属漆面材质，还原不同功能部件的材质差异。结构设计上，整套装置采用上下分层布局，上层为缆索行走夹持机构，集成驱动电机、传动齿轮组、凸轮进给组件，中层为设备挂载平台，预留标准化安装孔位可固定摄像设备、检测传感器等作业模块，下层为辅助平衡配重结构，通过可调节长度的连接臂挂载配重电池与控制单元，降低整套装置的重心，避免沿缆索行走时出现侧翻问题。设计思路围绕架空缆索巡检作业的实际需求展开，摒弃传统轮式行走的易打滑缺陷，通过凸轮履带式的啮合行走结构提升缆索适配性，同时采用模块化拆分设计，所有构件均可快速拆装替换，可根据不同缆索直径、不同挂载重量快速调整轮组间距与传动比，兼顾教学演示与小型作业场景的使用需求，建模过程中对所有活动连接部位预留合理装配间隙，确保虚拟装配后机构可顺畅完成行走、转向等动作，渲染阶段采用柔和均匀的影棚布光，清晰展现整套装置的结构层次与传动逻辑。
