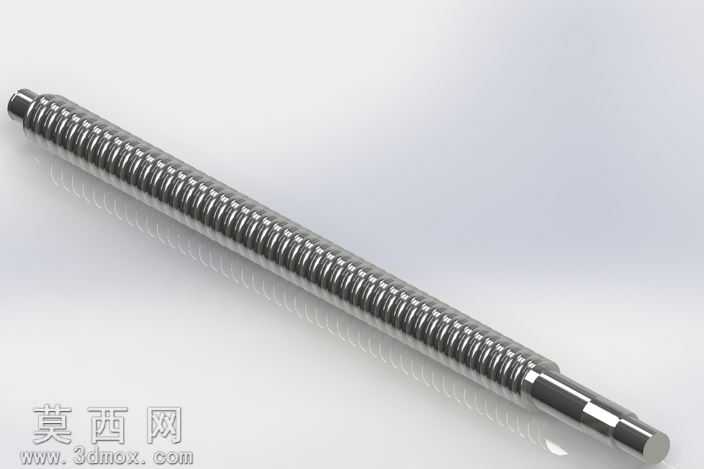

300毫米长规格滚轧滚珠螺杆三维设计

本作品为长度300毫米的滚轧型滚珠螺杆三维建模作品，建模过程严格遵循机械传动零件的设计规范，首先通过草图绘制确定螺杆的公称直径、导程、滚道圆弧半径等核心参数，采用螺旋扫描特征生成连续的滚珠滚道结构，保证滚道曲面的顺滑度与尺寸精度，避免出现曲面褶皱、尺寸偏差等影响后续装配仿真的问题。建模阶段对螺杆两端的安装轴段做了精细化处理，分别设计了适配轴承安装的定位轴颈、适配联轴器连接的传动端结构，对轴肩过渡位置做了圆角优化，还原真实机加工零件的工艺细节，避免应力集中的结构缺陷。材质渲染阶段，针对螺杆的金属材质特性，调整了金属材质的粗糙度、反射率参数，模拟经过淬硬处理的合金钢表面质感，滚道位置做了细微的磨削纹理处理，还原精密传动零件的加工表面特征，两端安装轴段的表面做了差异化的质感区分，体现不同机加工工序带来的表面差异。结构设计上，该滚轧滚珠螺杆采用单螺母适配的滚道轮廓，滚道截面为适配滚珠的圆弧构型，能够实现低摩擦的直线传动功能，整体杆身的同轴度、滚道的螺旋升角都经过参数化校验，保证模型可直接用于传动机构的运动仿真、装配干涉检查。设计过程中参考了成熟的滚珠螺杆行业标准，对螺杆的总长、有效行程、端部安装尺寸都做了标准化适配，既满足300毫米规格的行程需求，也兼顾了常规安装场景的尺寸兼容性，模型的细节还原度高，可用于机械设计教学、传动机构方案展示、设备虚拟装配等多种场景，能够直观展现滚轧滚珠螺杆的结构特点与装配关系。
