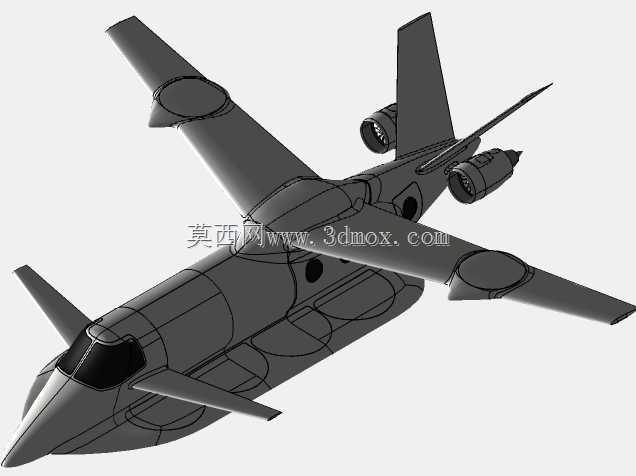

高速垂直起降喷气式飞行器动力构型

在通航短途运输、应急救援快速响应、复杂地形无跑道起降的应用场景中，垂直起降喷气式飞行器的动力布局设计一直是结构研发的核心难点。这套三维构型围绕垂直起降与高速巡航的双工况需求展开，没有采用传统倾转旋翼的复杂传动路径，而是将升力装置与巡航喷气动力做了集成化布局，机翼上设置的专用升力单元负责起降阶段的垂直升力输出，机身尾部的喷气发动机负责巡航阶段的推力供给，两套动力单元在结构上做了独立的安装舱室设计，避免工作时的气流干扰与振动传递。从结构设计思路来看，整套构型优先考虑了起降阶段的重心配平，升力单元的安装位置沿机身纵轴左右对称布置，升力作用点的投影与整机满载重心重合度控制在合理区间，避免垂直起降过程中出现姿态偏航需要额外舵面补偿的问题。机身主体采用半硬壳式结构设计，内部预留了航电设备舱、燃油舱、载荷舱的安装空间，机身截面做了收腰修型，在巡航阶段能够降低跨音速阶段的空气阻力，机翼采用小后掠角设计，兼顾低速起降阶段的升力系数与高速巡航的减阻需求，翼尖没有设置额外翼梢小翼，避免垂直起降阶段下洗气流在翼尖形成乱流影响升力稳定性。安装边界方面，整套动力单元的安装支架与机身主承力框直接连接，升力单元的维护口盖设置在机翼上表面，日常检修不需要拆解机翼主结构，尾部巡航发动机的安装节采用三点式固定设计，能够承受发动机工作时的轴向推力与径向振动，尾翼采用常规垂尾加平尾的布局，平尾安装位置避开发动机尾喷流的直接冲刷区域，避免高温气流长期作用导致结构疲劳。在实际使用场景中，这类构型的飞行器不需要依赖长距离跑道，在城市楼顶停机坪、野外平整场地、救灾现场临时开辟的起降点都能完成起降作业，巡航阶段依靠喷气动力能够达到比旋翼类飞行器高得多的飞行速度，适合执行快速人员投送、应急物资转运、高危区域侦察等任务。结构建模过程中对动力舱的通风散热通道做了预留设计，升力单元工作时的进气道与排气道沿机翼厚度方向贯通，避免热废气被重新吸入进气道导致动力损失，机身起落架采用前三点式布局，主起落架安装在机翼根部的承力结构上，起降时的冲击载荷能够直接传递到机身主框，不会对机翼蒙皮造成额外应力集中。
