汽轮机低压涡轮叶片轮盘结构设计

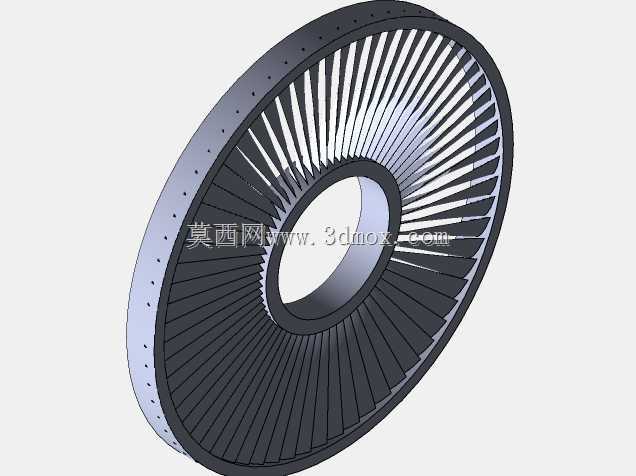

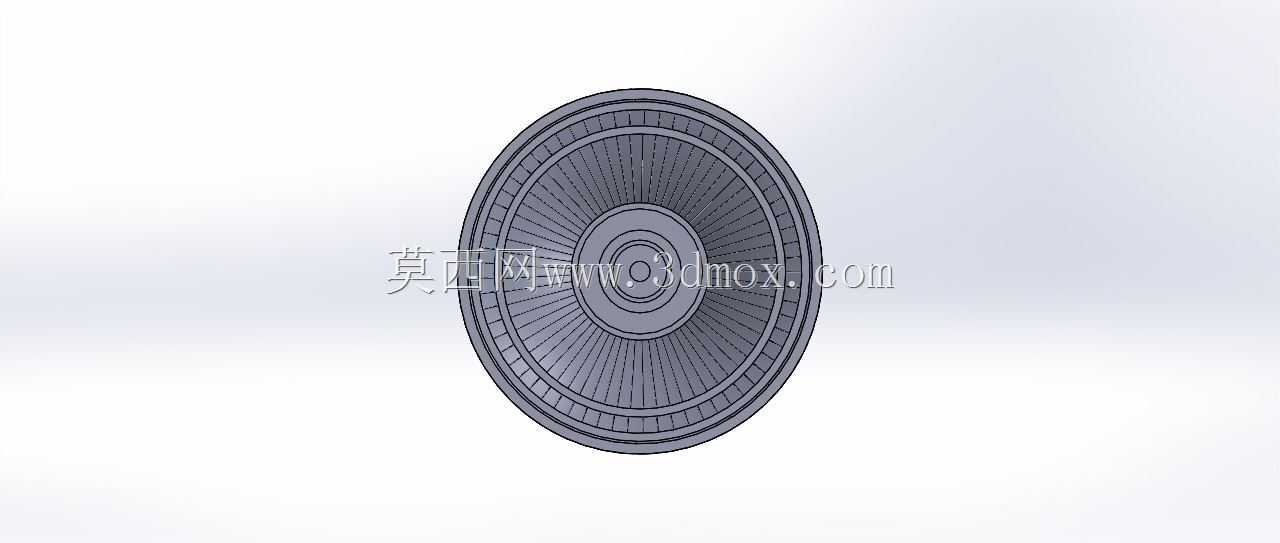

该结构为汽轮机低压段核心做功部件，直接参与蒸汽能量向旋转机械能的转换过程，在火电、核电汽轮机组以及工业驱动汽轮机的低压缸段广泛应用，承担机组末级长叶片段之前的级组做功任务，其气动效率与结构可靠性直接影响整机组的热耗率与连续运行周期。从实际运行工况来看，低压段蒸汽参数相对较低但比容大，通流部分的流道扩张趋势明显，该轮盘集成式叶片结构在设计时充分考虑了蒸汽在级内的流动特性，叶型沿径向采用了变截面扭转设计，从叶根到叶顶的安装角、弦长、型线厚度均随半径变化做匹配调整，保证不同叶高位置的气流冲角处于合理区间，减少叶型损失与二次流损失，同时降低叶片在高速旋转下的气动激振力。结构设计上采用轮盘与叶片一体化集成的结构形式，叶根部分与轮盘外缘做刚性连接，避免了装配式叶片存在的连接间隙带来的蒸汽泄漏问题，同时提升了轮系整体的动平衡精度，轮盘中心设置的轴孔与主轴采用过盈配合加键连接的结构，保证大扭矩传递过程中无相对滑移，轮盘上的叶栅沿周向均匀排布，相邻叶片间的流道光滑过渡，叶顶位置设置有围带结构（图中可见外缘的环形密封边），运行时可与缸体上的汽封齿配合形成密封间隙，减少级间蒸汽泄漏，同时围带的存在可提升叶片整体的刚性，提高叶片的固有振动频率，避开运行转速下的共振区间。安装边界方面，该轮盘的轴向定位依靠主轴上的轴肩与锁紧螺母实现，径向定位以中心轴孔的配合面为基准，装配时需保证轮盘端面与主轴轴线的垂直度偏差在允许范围内，避免运行时出现额外的不平衡量；轮盘外缘的叶顶与缸体内壁的径向间隙需严格控制在设计值范围内，间隙过大会导致漏汽损失升高，间隙过小则可能在机组启停热变形时出现动静碰磨。从功能特性来看，该结构可承受高速旋转产生的离心载荷、蒸汽作用在叶型上的气动载荷以及机组变工况时产生的交变热应力，材料选用上通常适配高温高强度合金钢，保证在低压段蒸汽温度环境下长期运行的蠕变强度与疲劳寿命，叶型表面的粗糙度需达到设计要求，降低蒸汽流动的摩擦损失，轮盘的整体重量经过优化，在保证结构强度的前提下尽可能降低转动惯量，减少机组启停过程中的扭矩冲击。
