优化型线切割拆除支撑结构件

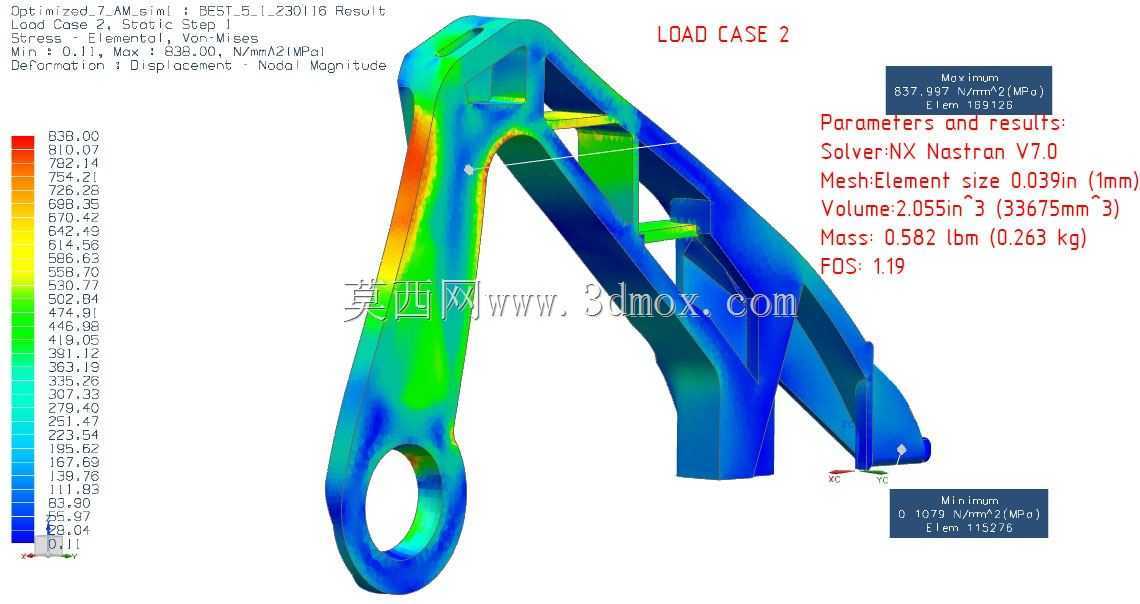

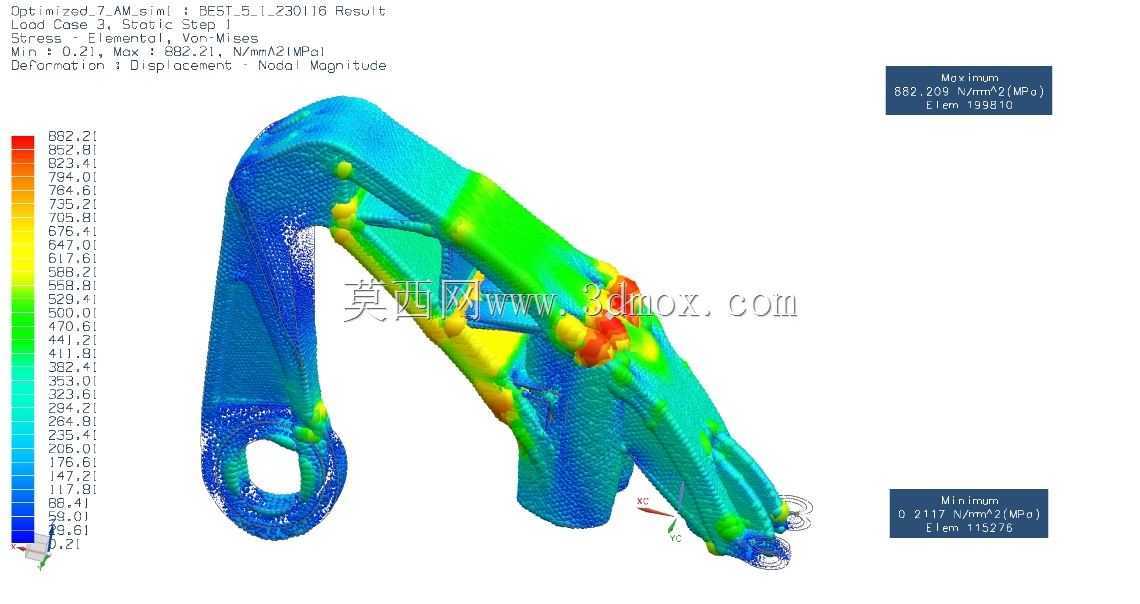

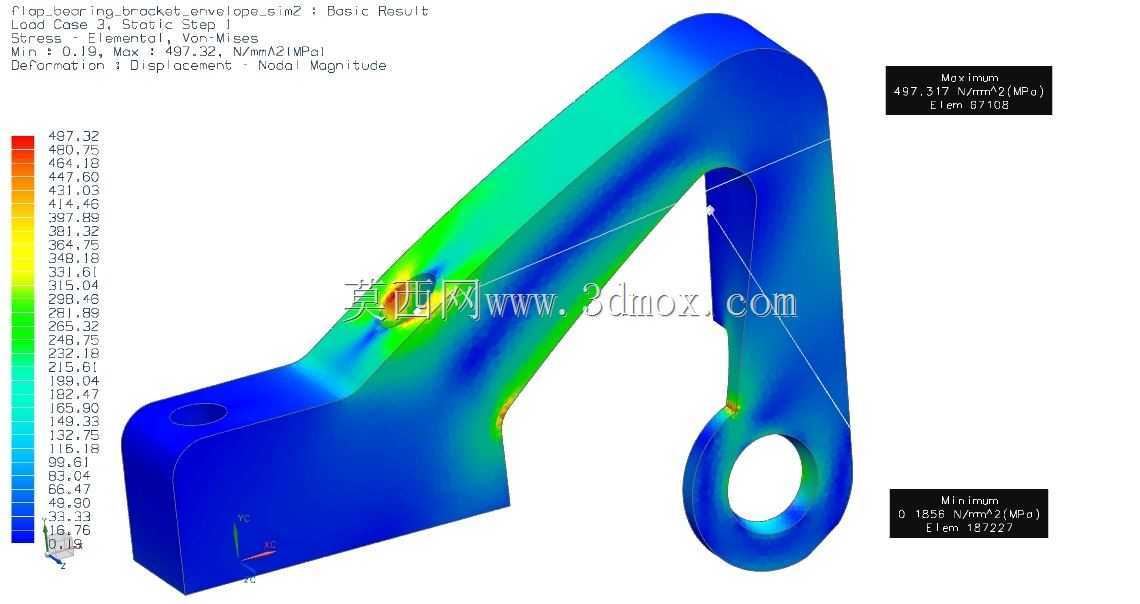

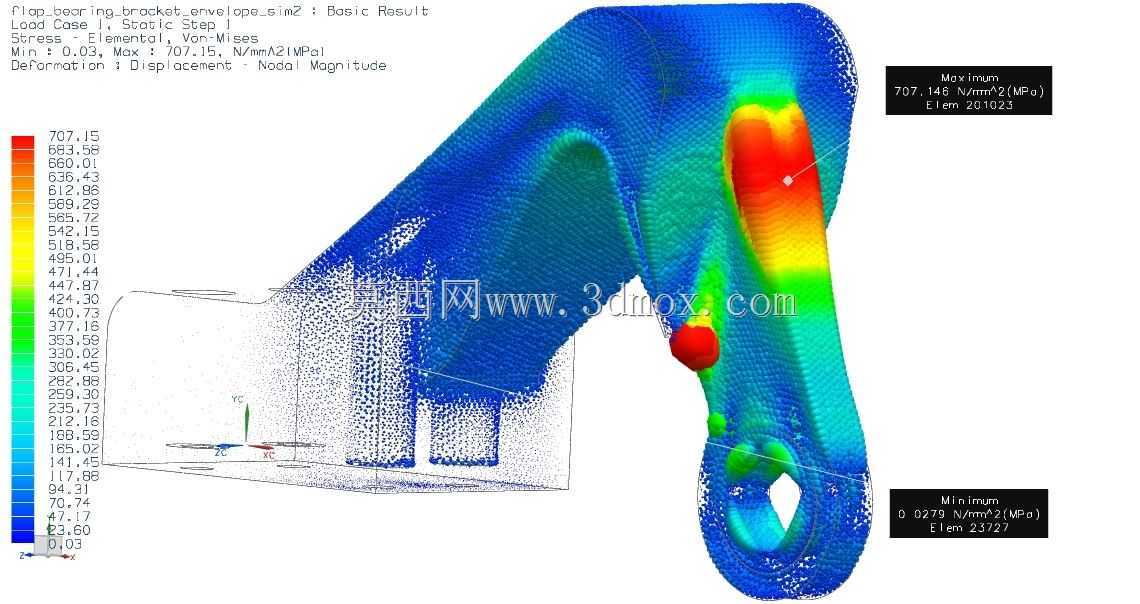

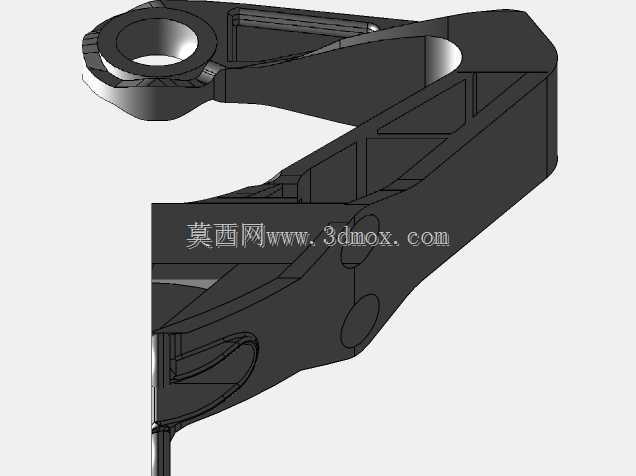

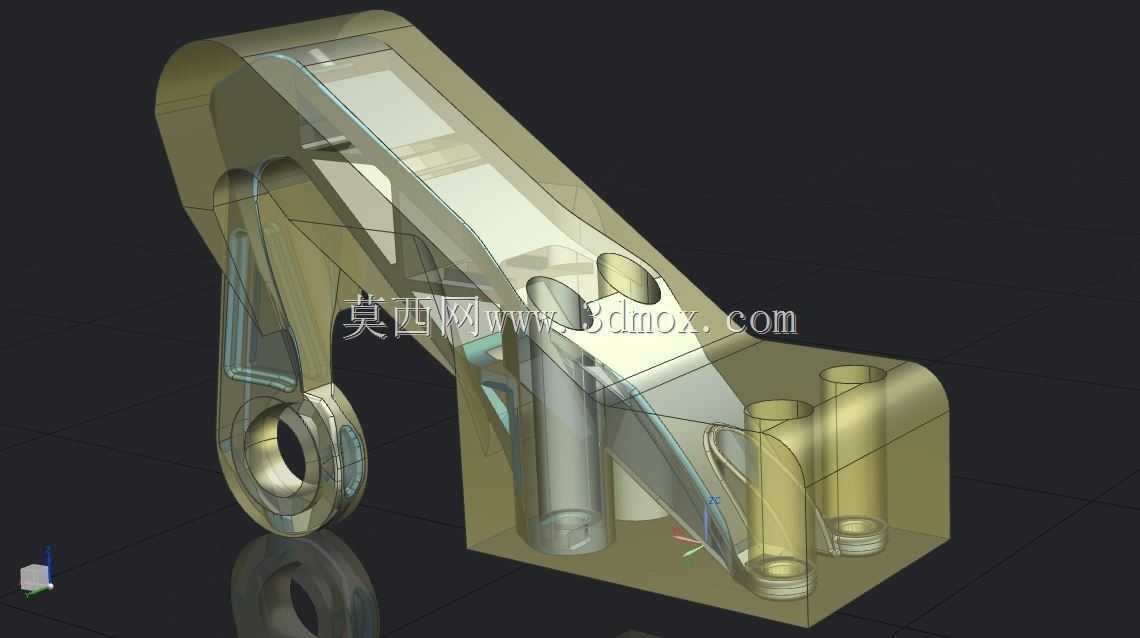

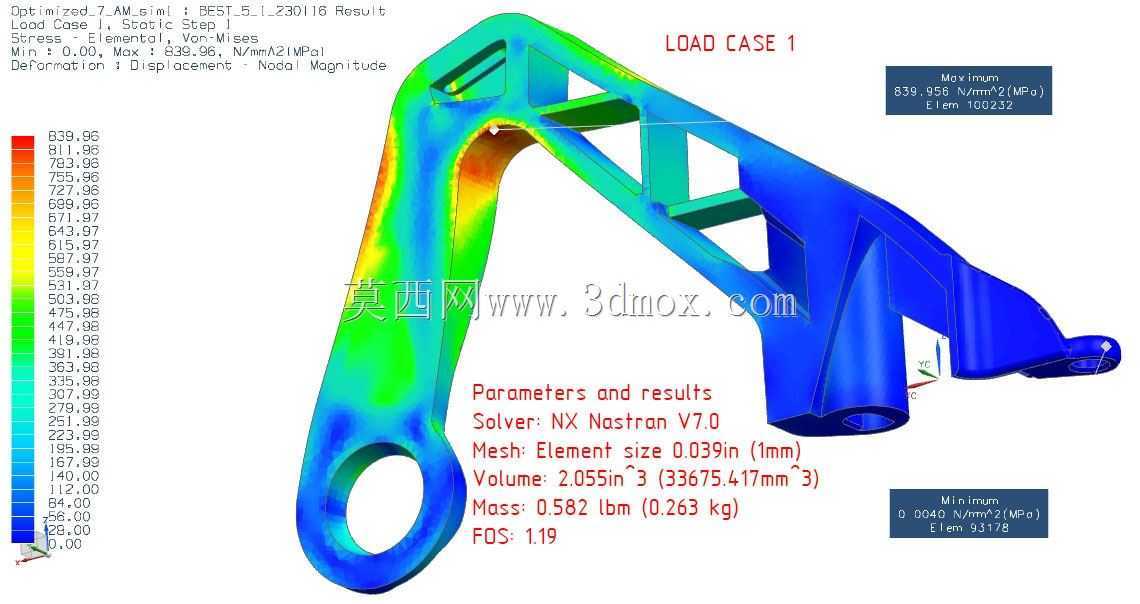

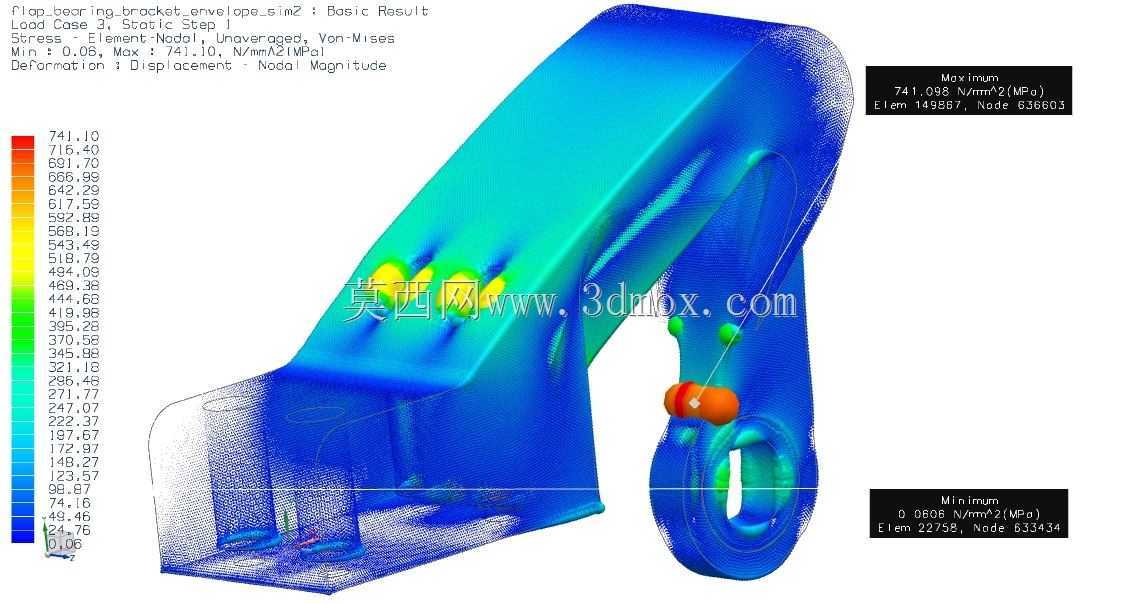

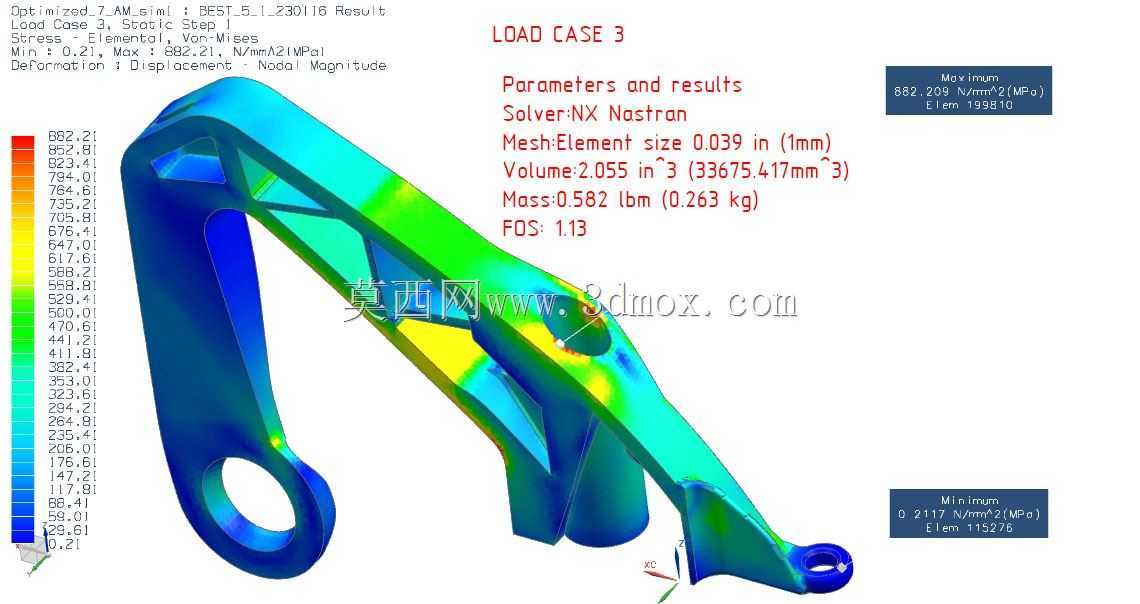

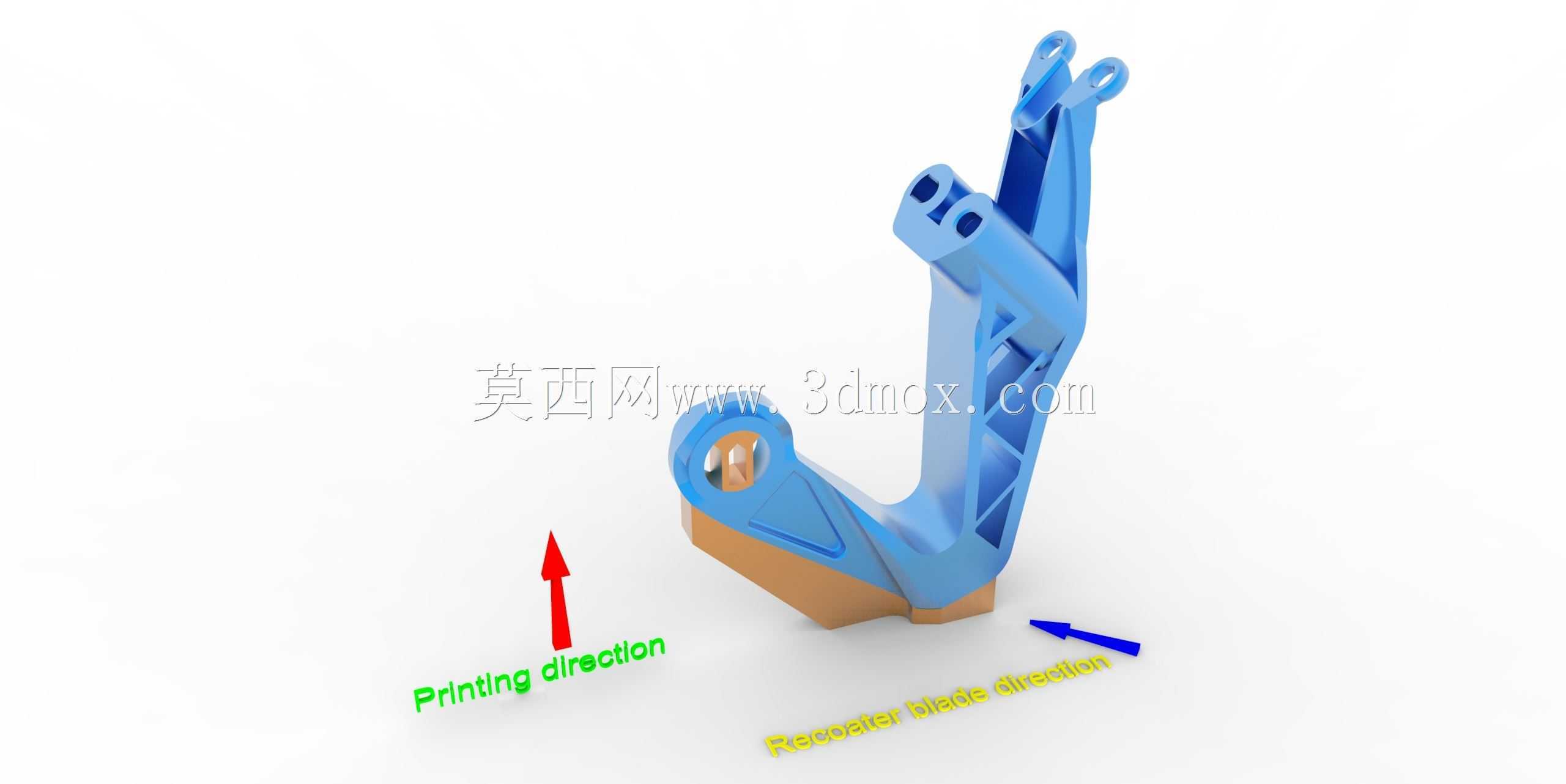

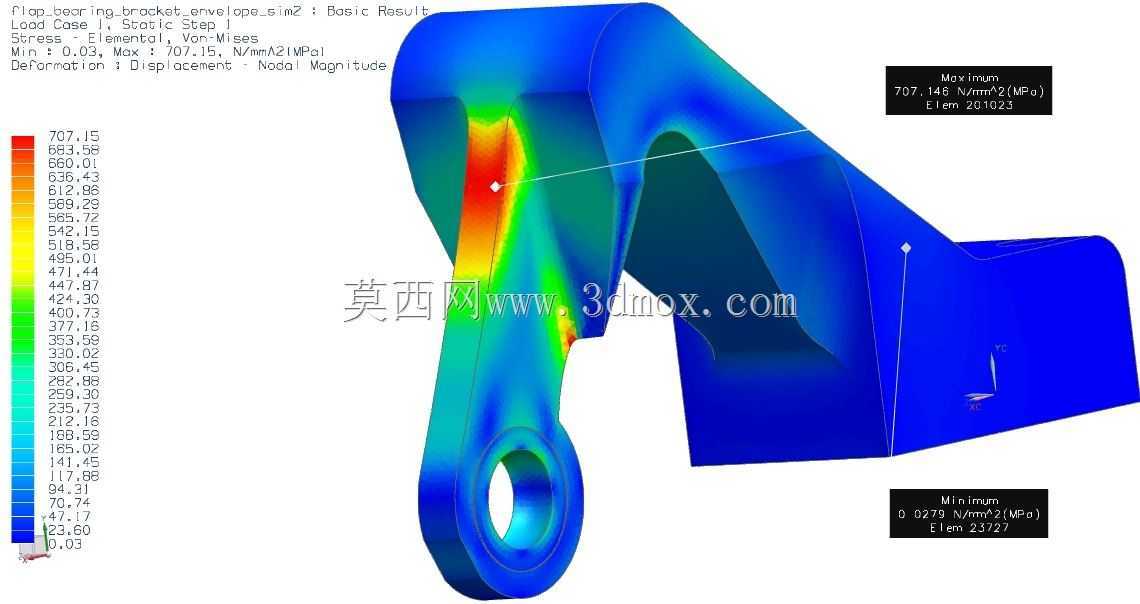

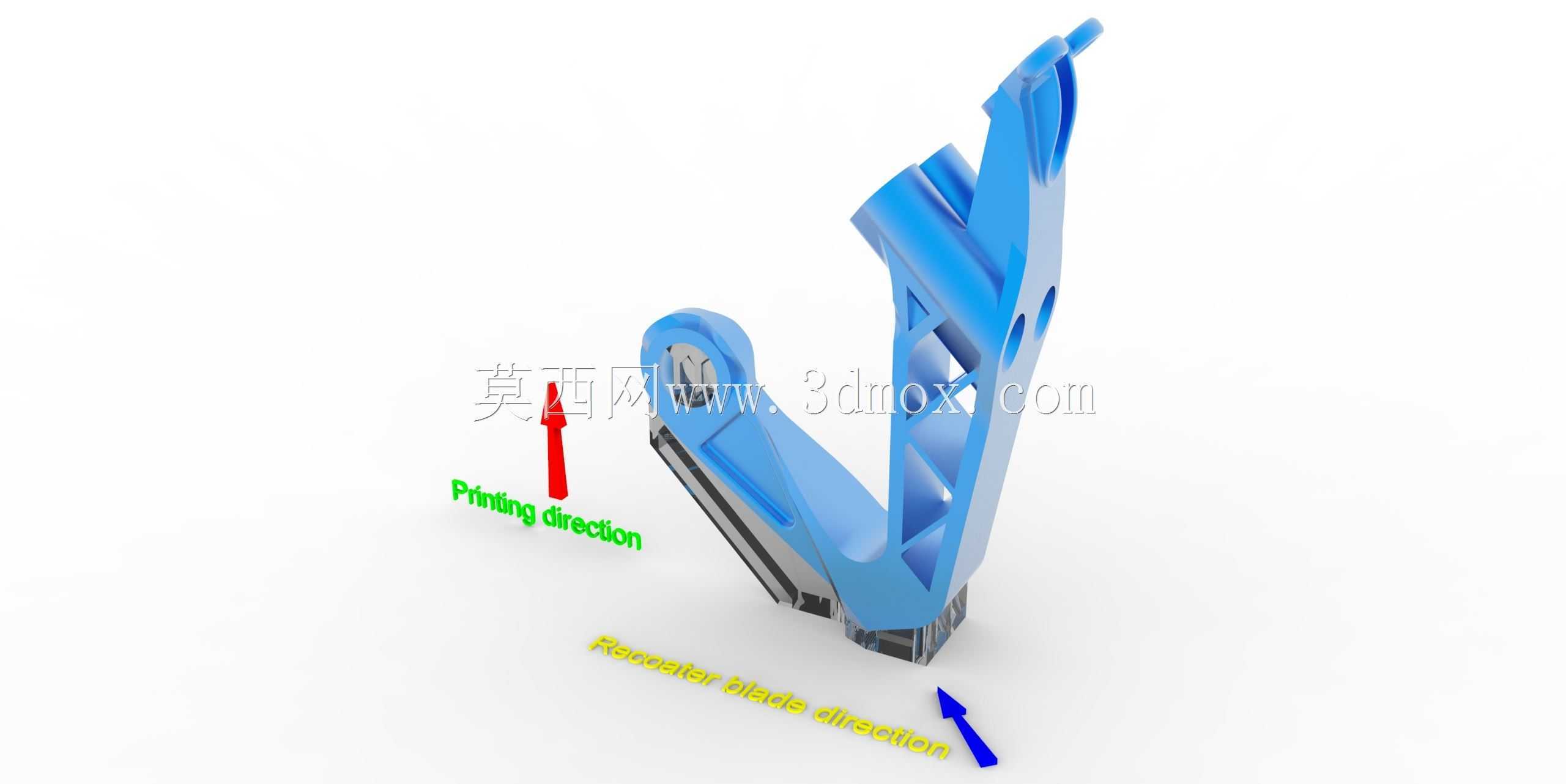

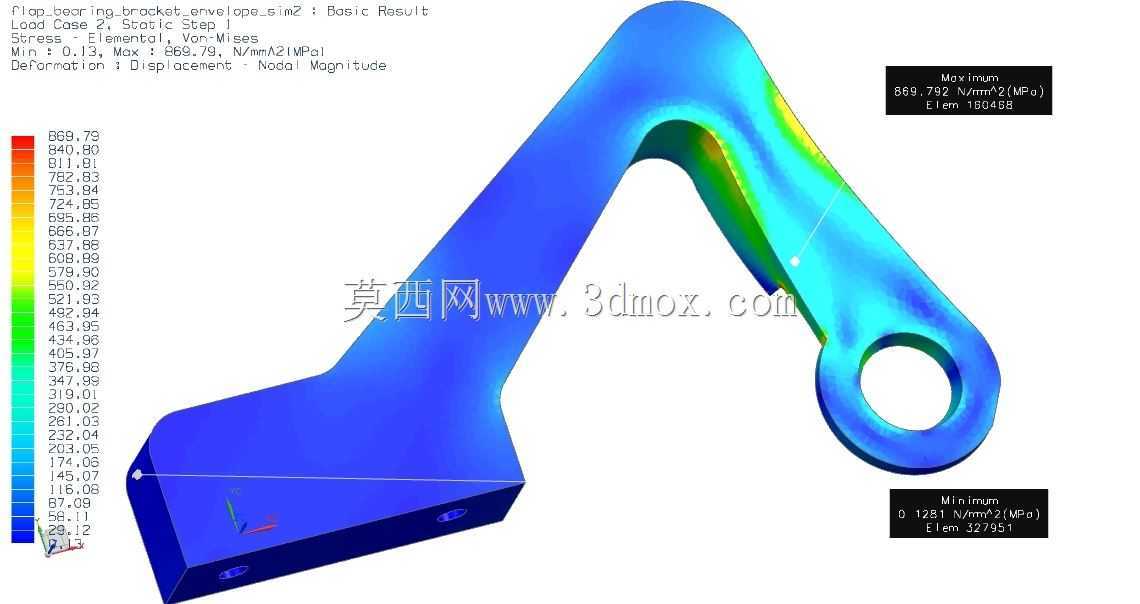

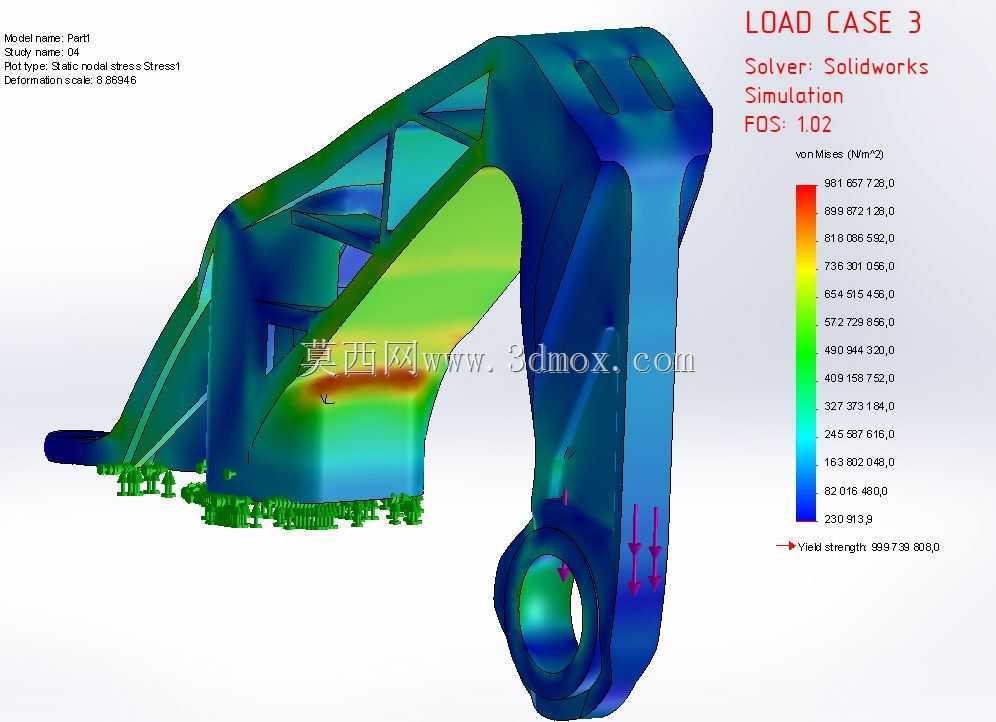

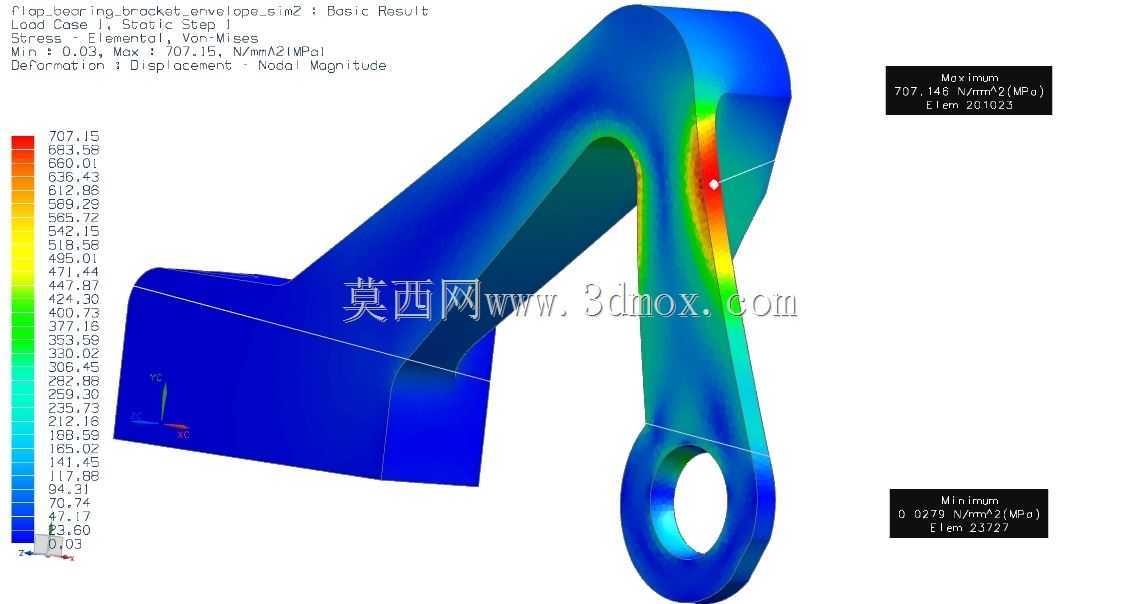

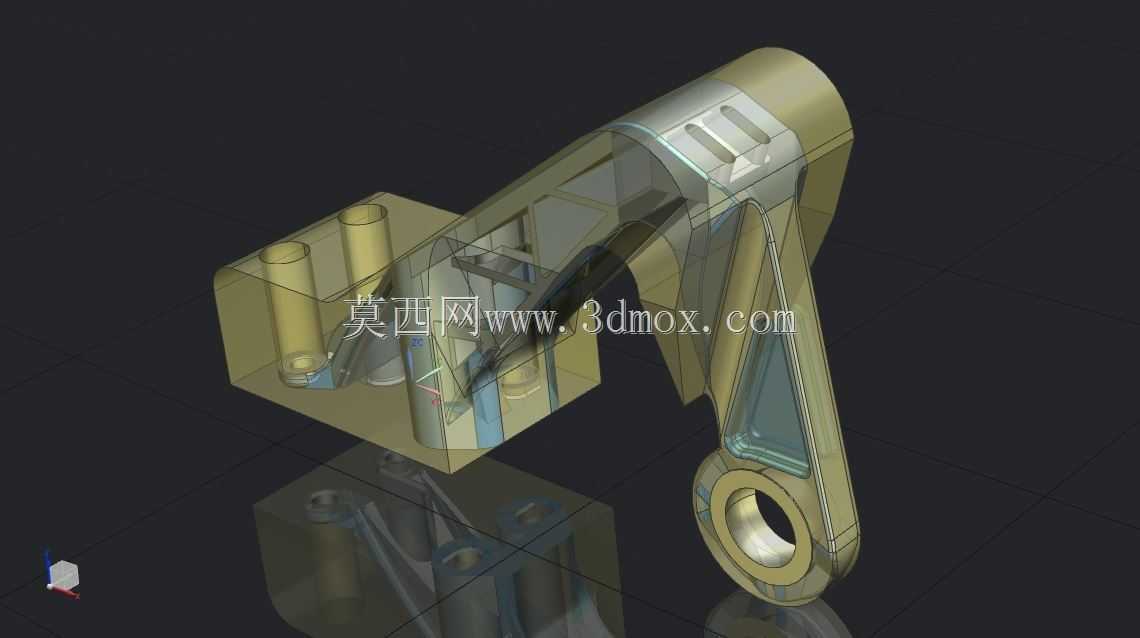

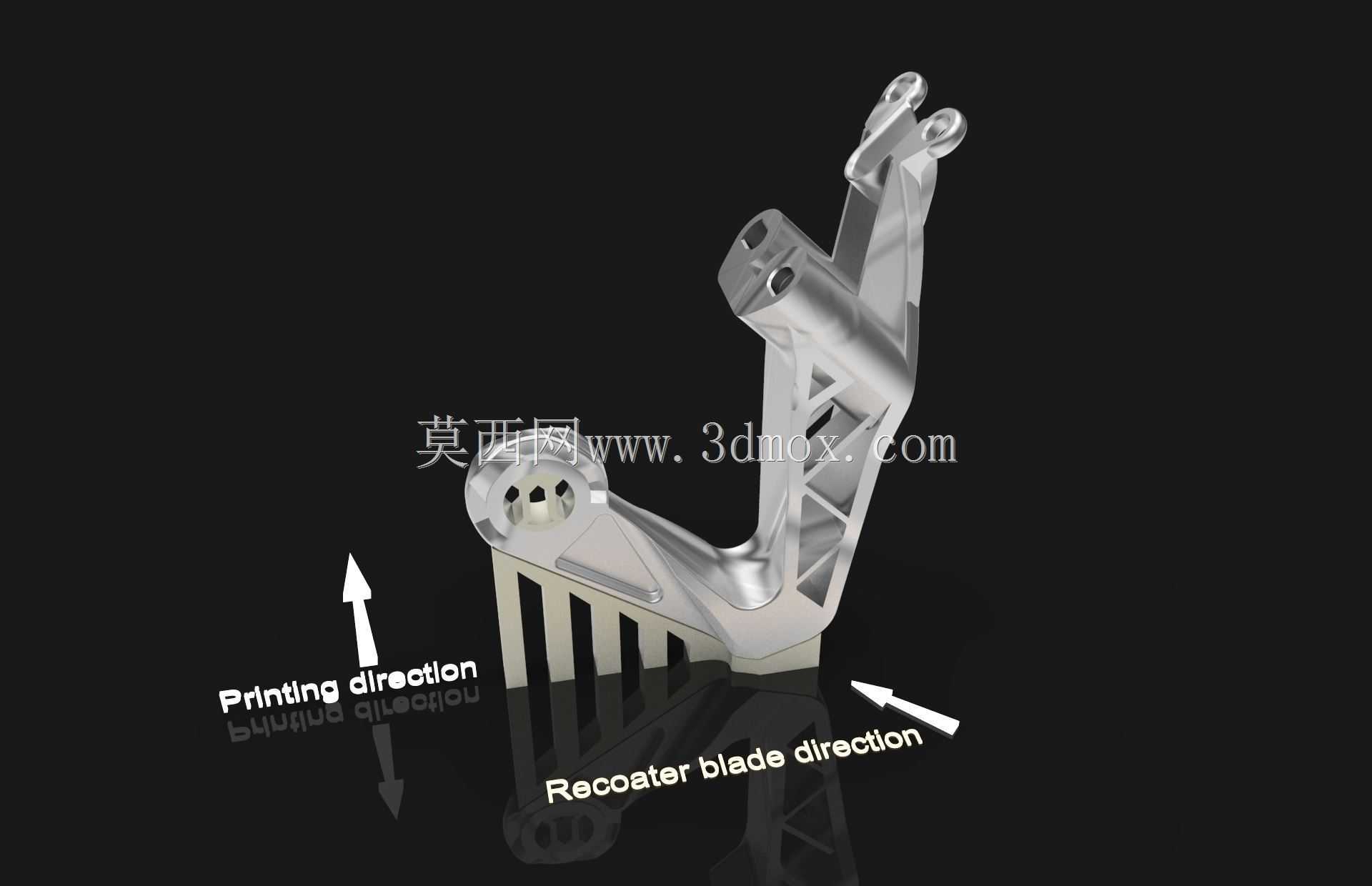

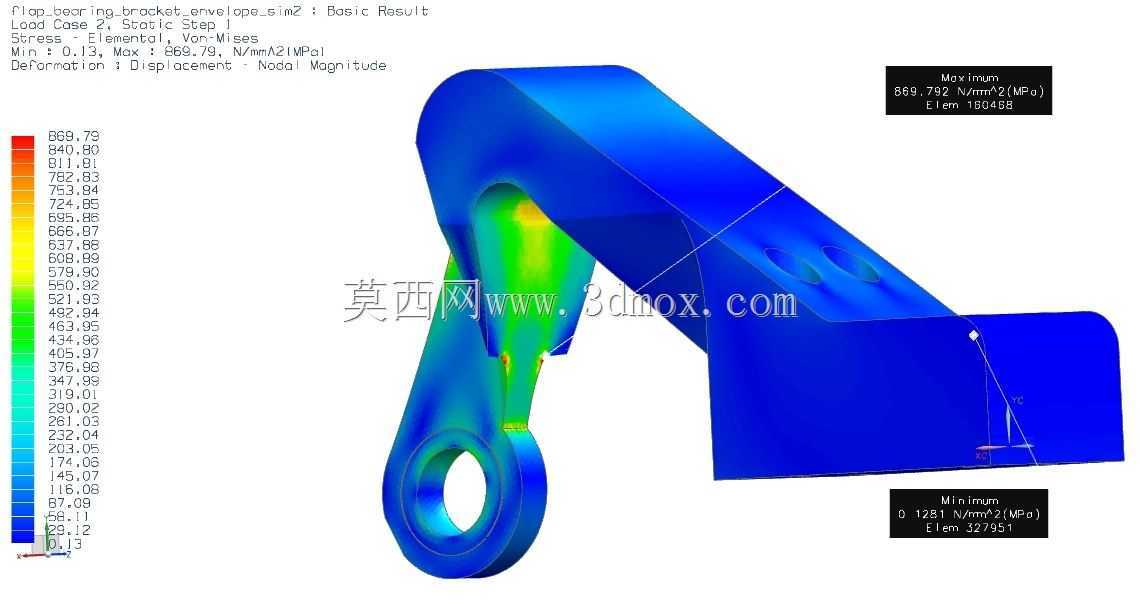

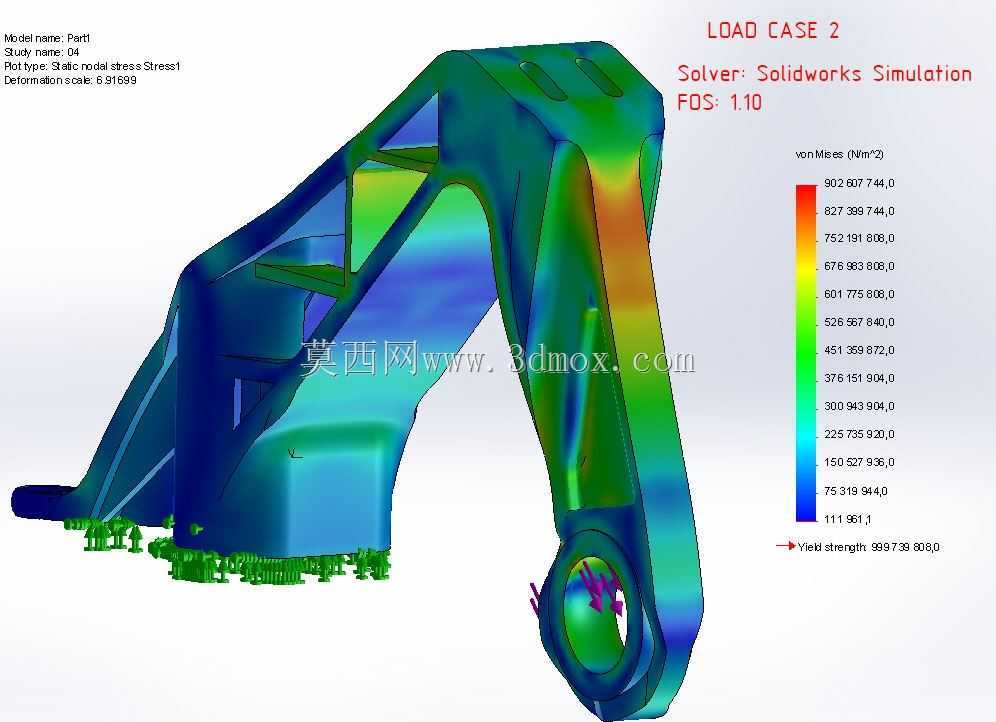

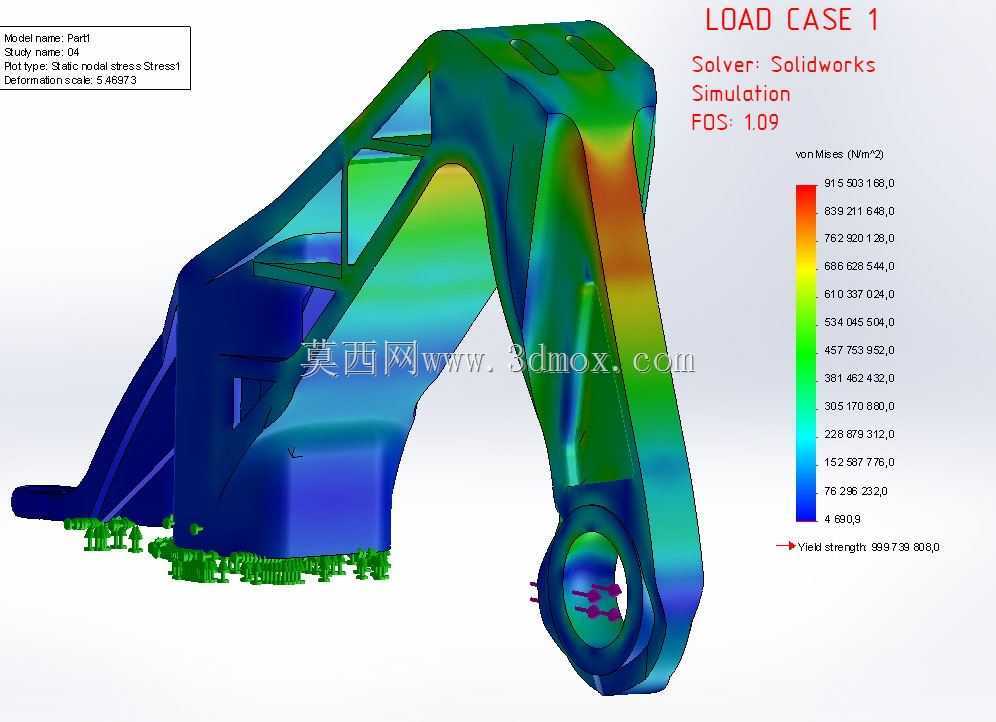

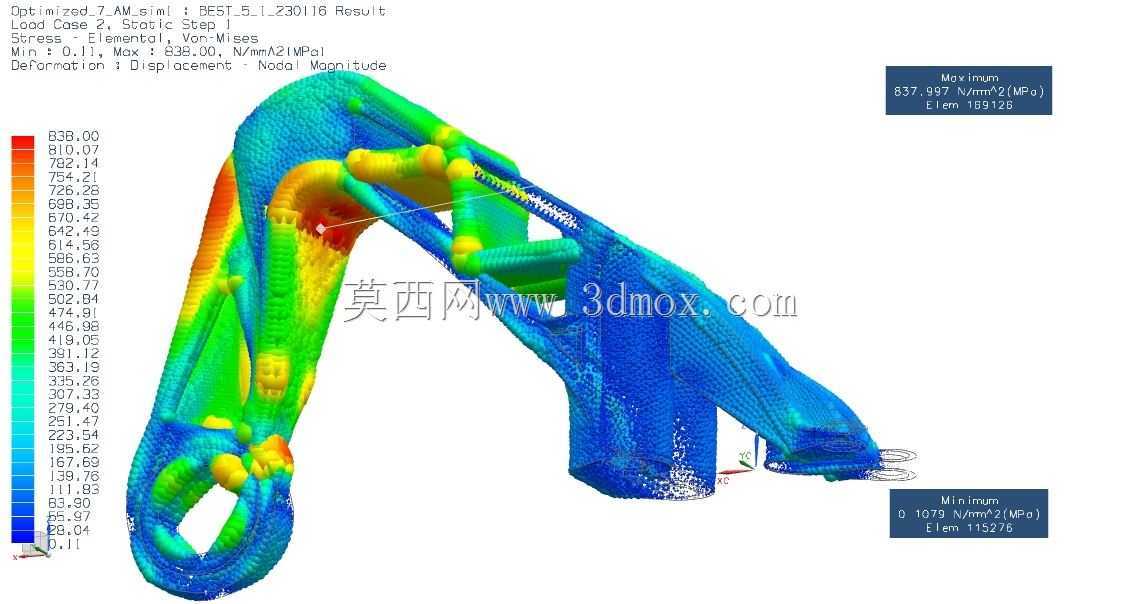

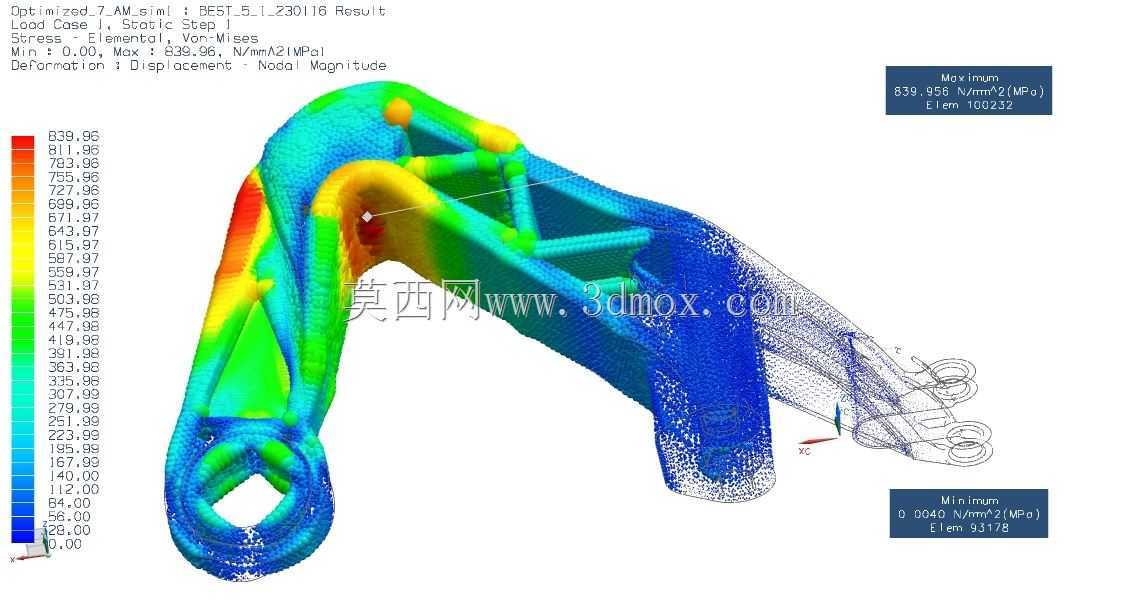

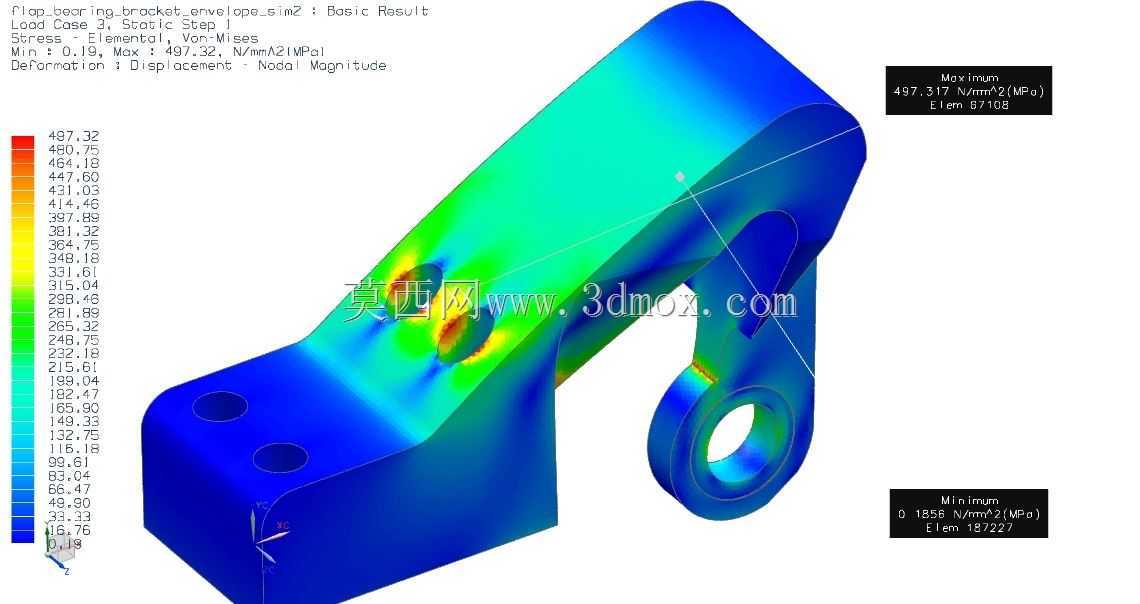

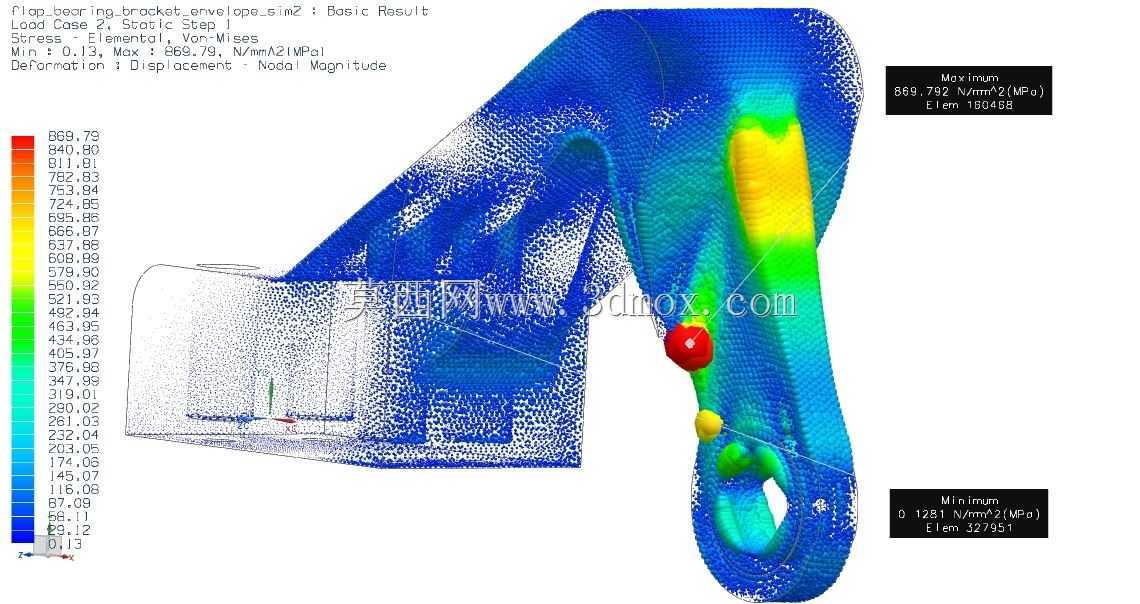

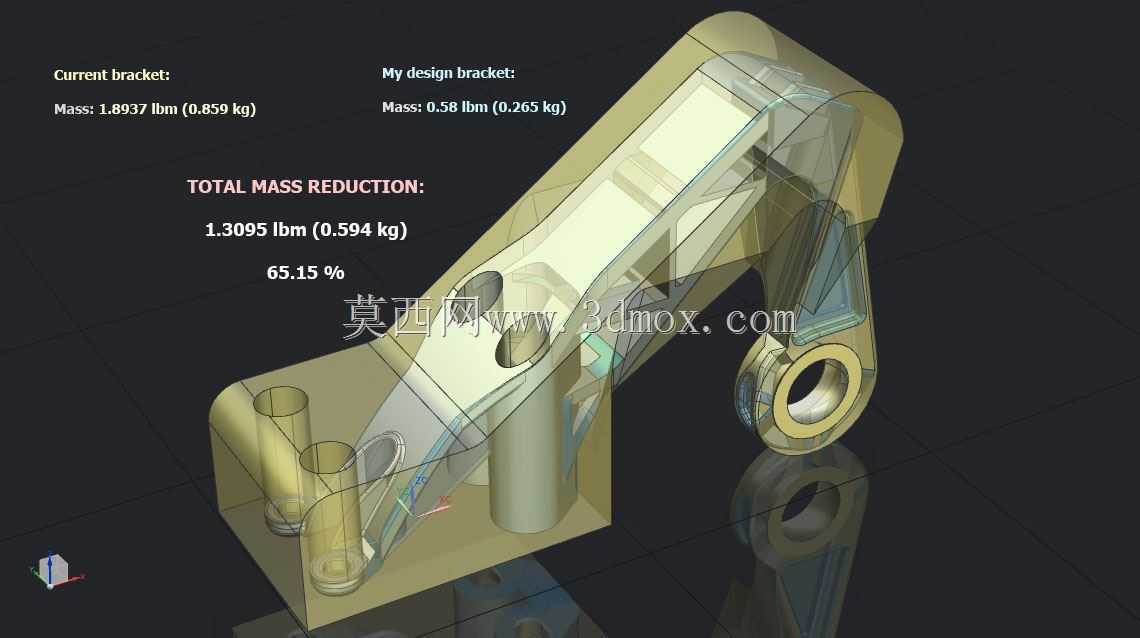

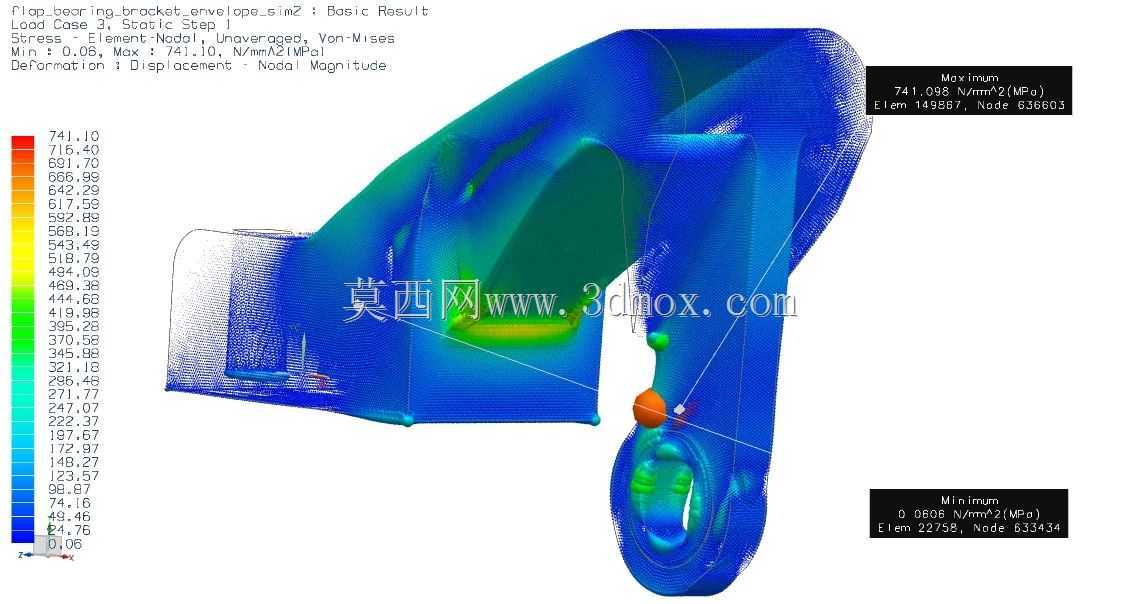

该结构件面向增材制造后处理工序的配套工装场景，主要用于线切割工序中完成打印支撑的拆除作业，适配常规熔融沉积、光固化类打印设备产出的带支撑工件，可直接装夹在常规快走丝、中走丝线切割设备的工作台夹具位，无需额外定制转接工装。设计阶段优先考虑打印成型的可行性，所有倾斜区域与水平面的最小夹角控制在45度，规避打印过程中无支撑区域的塌陷风险，同时将所有壁厚控制在0.045英寸以上，兼顾打印成型强度与整体轻量化需求。结构整体做了拓扑优化处理，在NX NASTRAN、Solidworks仿真、SolidThinking Inspire多平台完成有限元校核，全工况载荷下最小安全系数均超过1.02，整体应力在整个体积内分布均匀，无明显应力集中死角，相比同功能传统结构减重幅度接近70%，大幅降低打印耗材消耗与成型周期。外形上采用一体化流线型布局，没有多余的外凸结构，整体可完全容纳在常规密封套内部，适配封闭式线切割作业的防溅需求，安装边界预留了标准装夹孔位，可直接匹配通用夹具的装夹间距，无需二次加工定位面。功能上，结构预留了明确的打印方向标识与刀片走刀方向标识，现场操作人员可快速识别装夹方向与走刀路径，减少装夹对位的调整时间，走刀路径区域做了避空设计，避免线切割作业时钼丝触碰结构本体造成损伤。结构内部采用镂空加强筋布局，在保证整体刚性的前提下进一步压缩自重，筋位走向完全匹配主应力传递路径，不会出现局部刚性不足导致的装夹变形，所有棱边均做了圆角过渡处理，避免打印过程中出现应力翘曲，同时减少操作人员装夹时的磕碰风险。该结构可直接作为线切割拆除支撑工序的专用工装使用，也可作为同类型工装拓扑优化的设计参考，适配多数中小型打印工件的支撑拆除作业需求，装夹后无需额外调整即可完成走刀作业，有效提升后处理工序的作业效率。
