D-SUB接口连接器工业结构三维设计

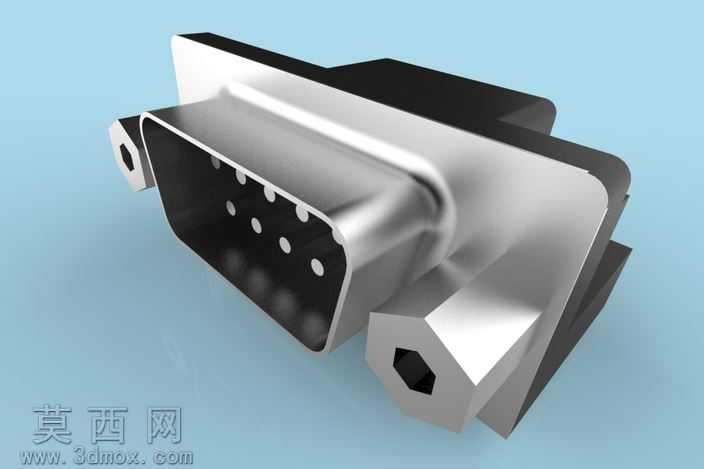

本作品为D-SUB连接器的三维参数化建模成果，建模过程严格遵循工业接插件的实际生产尺寸规范，首先通过草图绘制确定连接器金属插芯的排布基准，按照标准D-SUB接口的引脚间距、插针直径完成公头插针阵列的特征创建，保证引脚位置公差符合电子接插件的通用装配要求。建模阶段对连接器的金属屏蔽外壳进行了精细化处理，通过拉伸、拔模、圆角过渡等特征操作还原外壳的弯折结构，两侧带内六角孔的固定螺柱采用旋转切除与拉伸组合的方式完成建模，精准还原螺柱的六角锁紧孔结构，确保模型可直接用于装配干涉检查。材质渲染环节针对不同部件匹配对应材质属性，金属外壳与插针部分赋予哑光镀铬金属材质，调整反射粗糙度参数还原工业接插件金属件的真实磨砂金属质感，黑色绝缘基座部分赋予阻燃PBT塑料材质，调整漫反射与高光参数模拟工程塑料的哑光表面特性，背景采用浅天蓝色纯色背景突出产品主体结构，通过三点布光方案打亮模型的结构棱线，清晰展现接口内部的插针排布与外壳的安装定位结构。设计过程中充分考虑PCB板端装配的实际需求，对连接器的插针尾部焊脚长度、基座安装定位柱尺寸进行了参数化预留，模型结构完整还原了D-SUB连接器的屏蔽外壳、绝缘基座、导电插针、固定螺柱四大核心组成部分，各部件之间的装配间隙符合实际生产的公差要求，可用于电子设备接口结构的方案展示、PCB布局的干涉验证以及接插件相关的教学演示场景，模型的结构细节完整覆盖了实际产品的装配特征，无多余冗余几何特征，几何拓扑结构规整，可直接导入各类三维软件进行后续的工程图导出或装配调用。
