壁挂式AirPatrol智能控制器外观结构设计

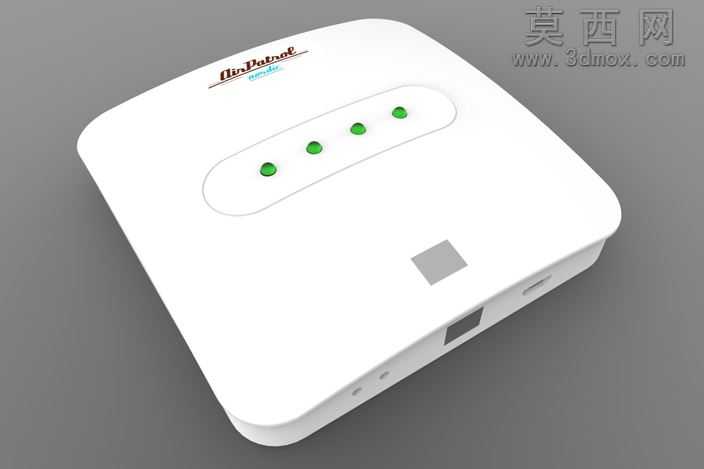

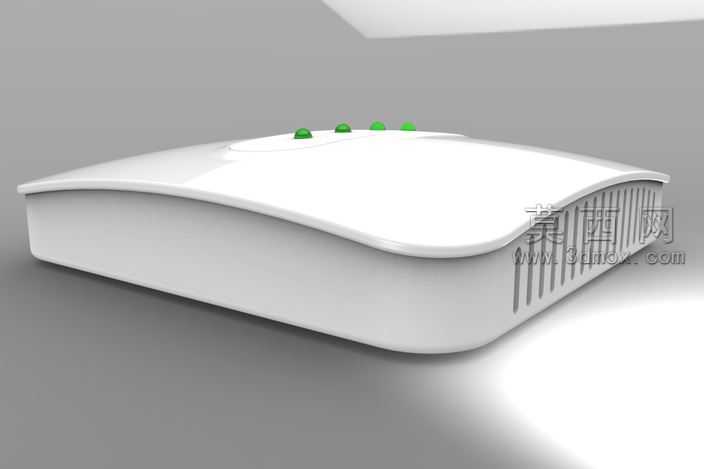

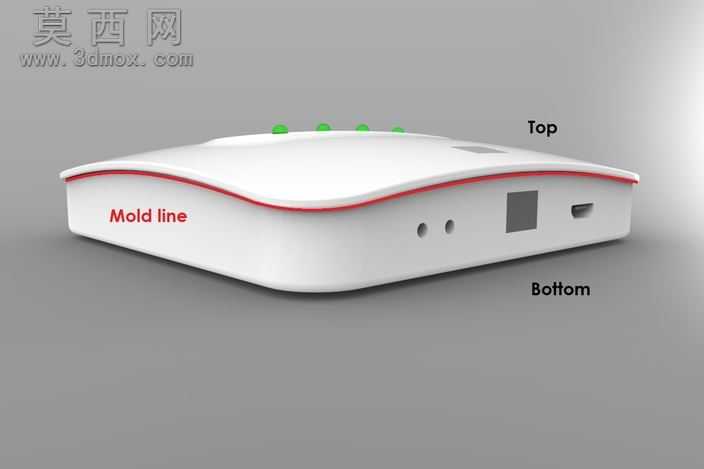

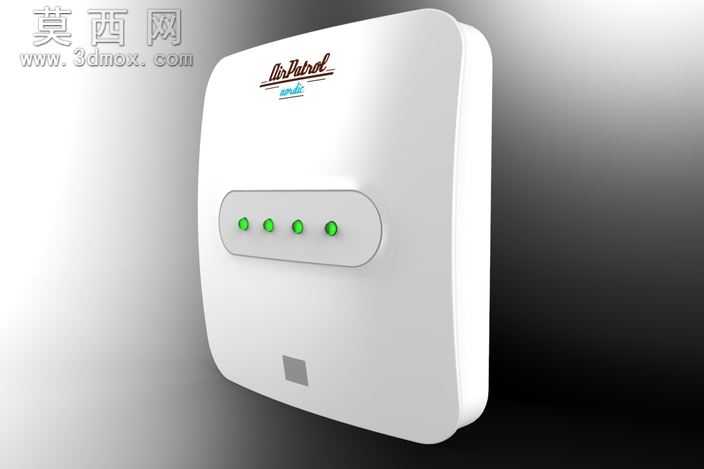

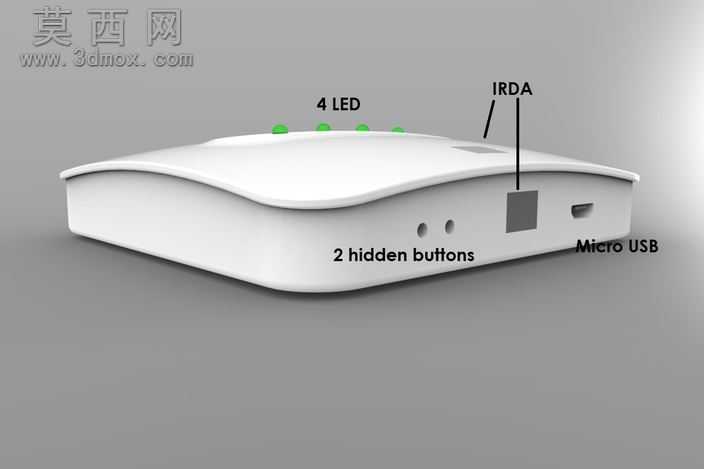

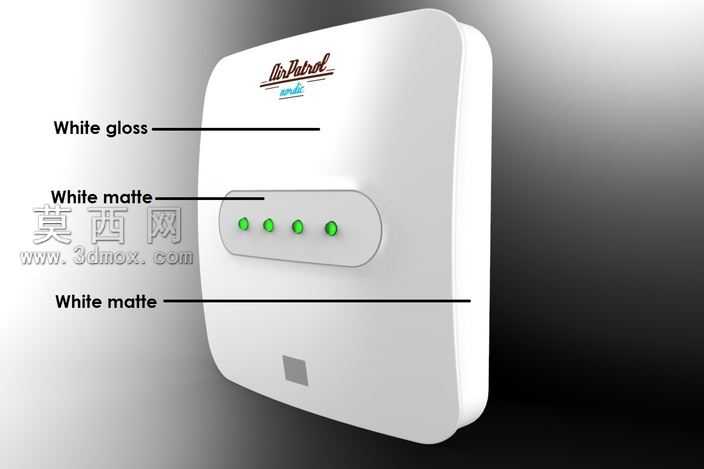

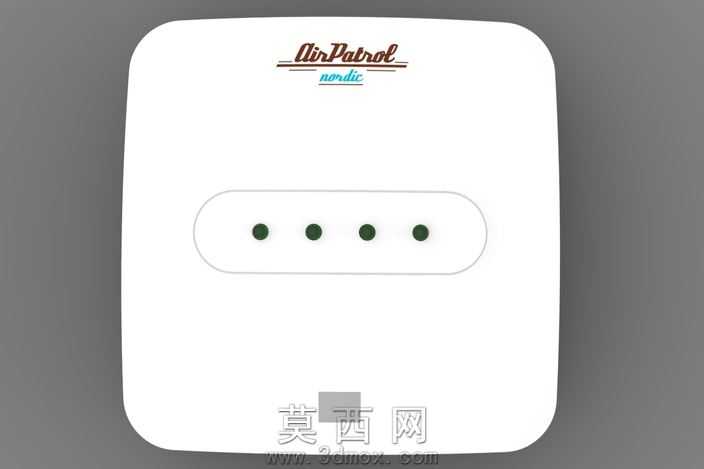

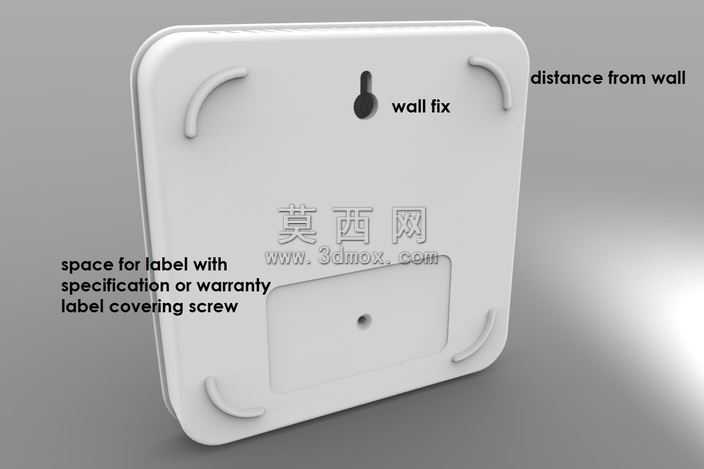

本作品为壁挂式智能控制终端的三维建模设计，整体采用极简方正的造型语言，在三维建模阶段优先对产品的安装适配性做了结构考量，整体外轮廓做了大圆角过渡处理，避免尖锐棱角带来的磕碰风险，同时弱化方正造型的生硬感。建模过程中严格遵循紧凑化的尺寸设计逻辑，将整机三维尺寸控制在82×82×20mm的小巧规格内，适配墙面安装的空间占用需求，不会对墙面整体视觉造成突兀的破坏。材质设计上采用双质感白色塑料搭配方案，外壳主体区域做高光泽亮面材质处理，凸显产品的精致高端质感，侧边与安装贴合区域做哑光白色材质处理，既可以避免安装时与墙面摩擦产生的划痕外露，也能通过光泽差异强化产品的层次表现。正面功能区域做了内凹式的长圆形指示灯座结构，四颗状态指示灯等距排布在该区域内，建模时对指示灯的透光结构做了细节处理，预留了灯珠安装位与柔光扩散层的结构空间，保证指示灯点亮时光线均匀柔和，不会出现刺眼的直射光斑。指示灯下方预留了方形感应窗口的安装位，可适配红外或无线信号收发模块的安装需求。结构设计上充分考量了产品的量产落地可行性，外壳采用上下扣合的装配结构，无复杂的倒扣设计，无需特殊抽芯结构即可完成注塑模具的开模生产，组装流程简单高效，能够有效降低生产与装配的成本。产品背部做了贴合墙面的平面处理，预留了壁挂安装的卡扣位与走线槽结构，既可以实现快速的挂装固定，也能隐藏外接走线，保证安装后的墙面整洁度。渲染阶段采用渐变深灰背景突出产品主体，通过柔和的侧顶光打亮产品轮廓，精准还原亮面材质的反光质感与哑光材质的细腻触感，同时模拟指示灯点亮的微光效果，直观呈现产品的工作状态表现。整体设计延续了简约紧凑的产品设计思路，在小巧的体积内整合了状态指示、信号收发的功能结构，兼顾视觉美观度与生产实用性，适配家用、小型商用场景的墙面安装使用需求。
