图灵机天车3000车削加工装置结构设计

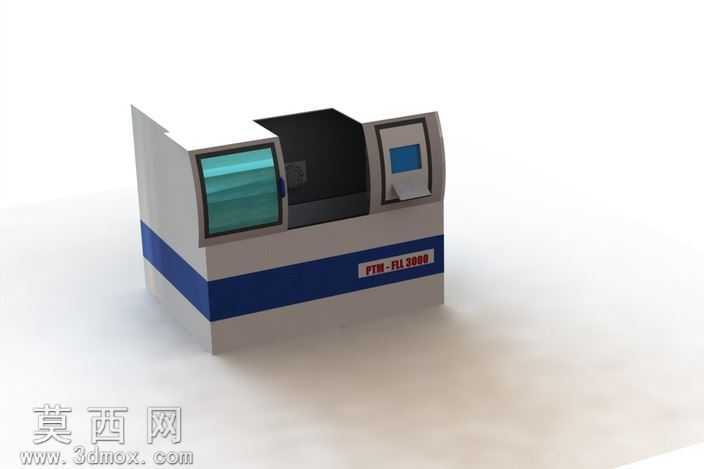

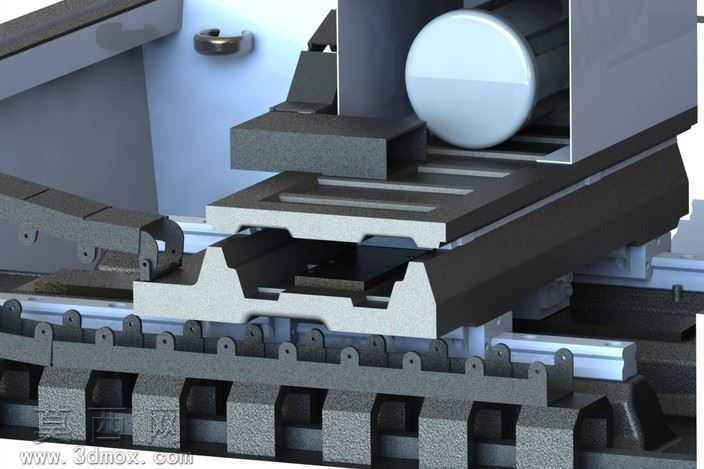

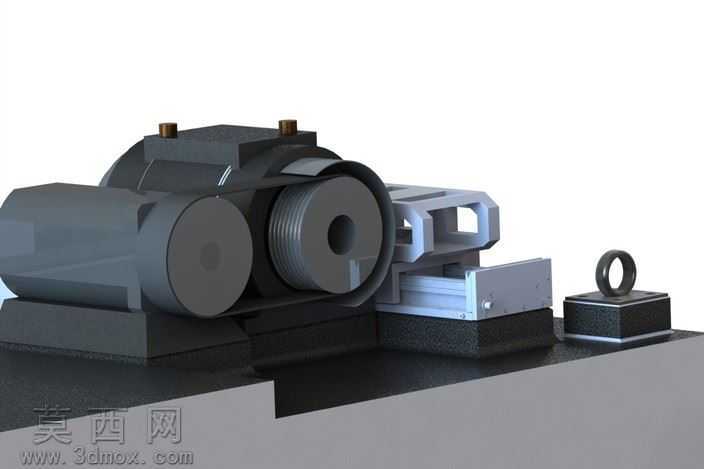

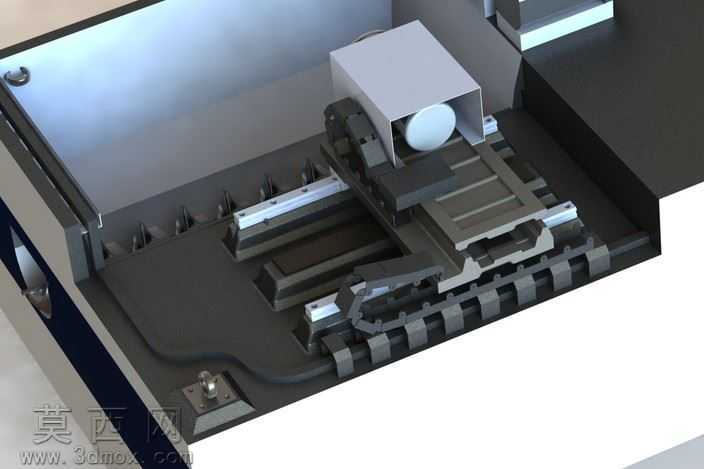

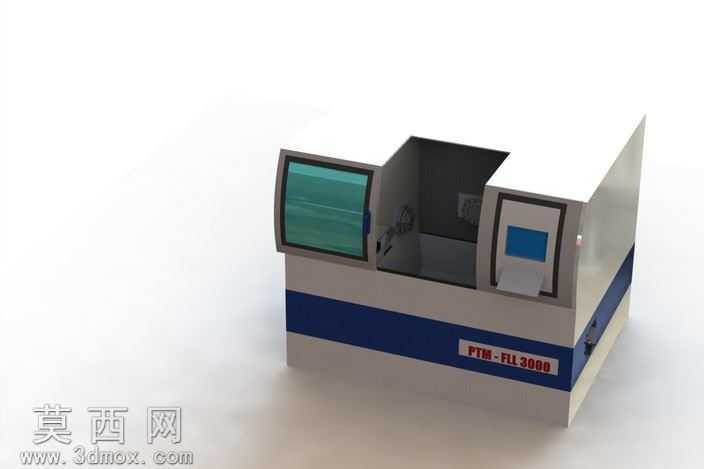

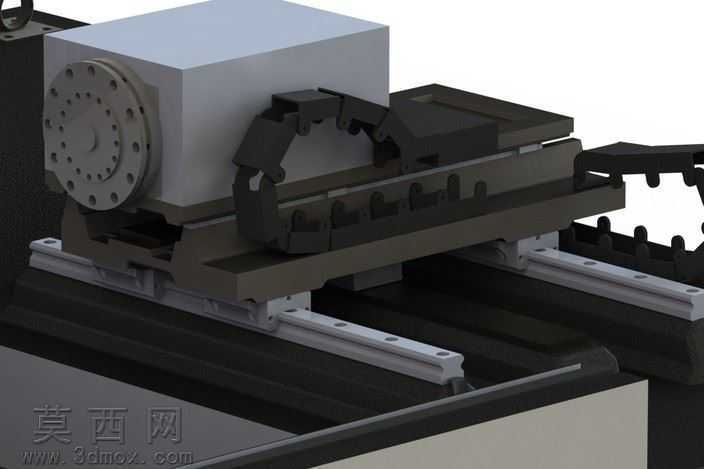

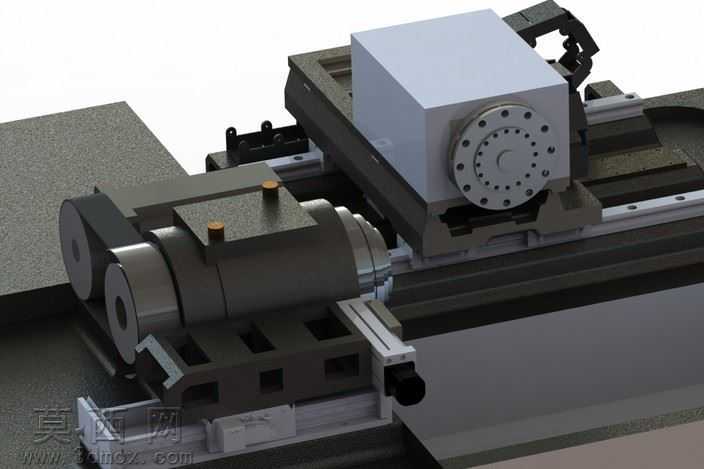

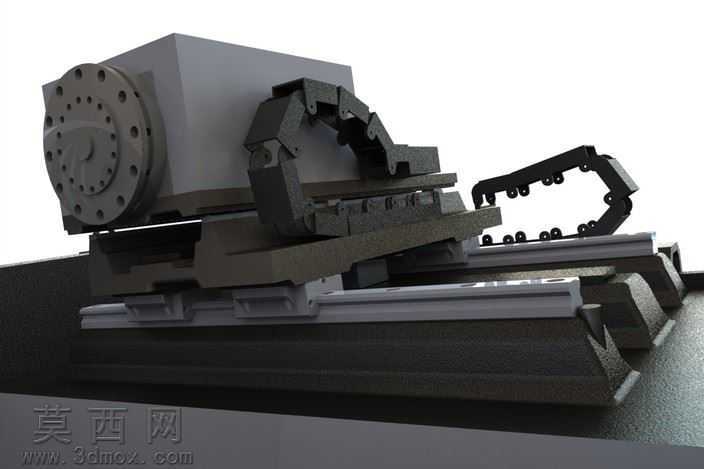

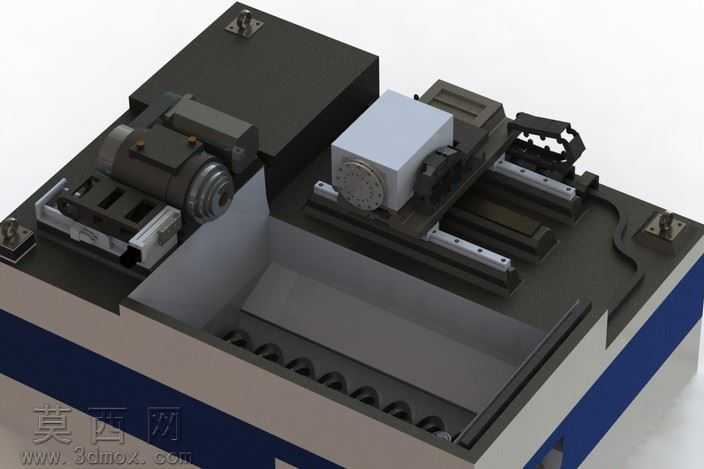

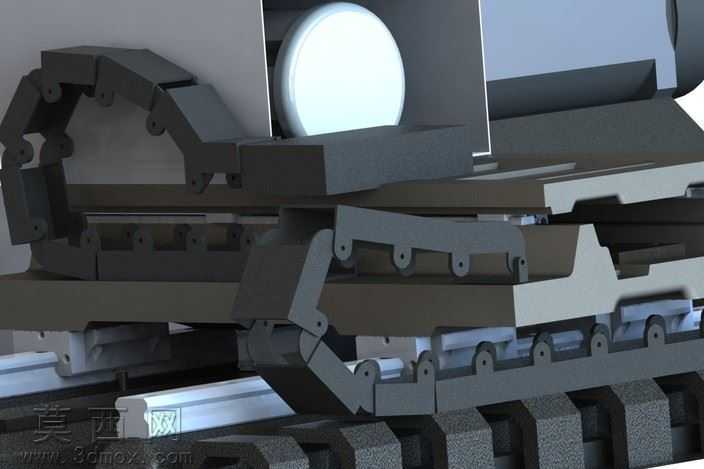

本作品为大学阶段完成的车削加工类天车装置三维建模设计，整体建模过程围绕实际车削加工的运动逻辑展开，首先完成核心功能部件的参数化建模：左侧的主轴单元采用端面多孔法兰结构设计，建模时严格还原法兰端的安装孔位排布、轴端的连接结构，保证主轴部件与后方箱体安装位的尺寸匹配度，箱体部分采用规整的立方体结构做简化处理，在保证结构辨识度的同时预留内部传动部件的安装空间。中部的移动承载滑台是建模的核心部分，滑台与下方的线性导轨做配合设计，导轨采用双轨平行排布结构，建模时还原导轨上的安装沉孔、滑块的锁紧结构，保证滑台沿导轨做直线往复运动的结构逻辑通顺；滑台上方的拖链采用多节铰接式结构设计，每一节拖链都做独立建模后完成装配约束，还原拖链随滑台移动时的弯折活动特性，拖链内部预留走线空间的结构示意，匹配实际加工设备的线缆防护需求。滑台侧方的刀架安装位做了多工位排布设计，可适配多把车削刀具的安装需求，建模时还原刀架的定位卡槽、锁紧结构，保证刀具安装后的位置精度。材质与渲染部分，针对不同部件做差异化材质赋予：主轴与导轨部分采用金属磨砂钢材质，调整材质的粗糙度、金属度参数还原金属加工件的哑光金属质感；拖链部分采用工程塑料材质，添加轻微的表面颗粒质感还原工程塑料的视觉特性；滑台与箱体部分采用铸铁材质，调整表面的暗灰色调与细微的纹理质感，匹配机床设备的常用材质表现。渲染阶段采用三点布光方案，主光源从斜上方打亮设备主体结构，补光弱化部件连接处的阴影死区，轮廓光勾勒设备的边缘轮廓，突出各部件的装配层次与结构细节，同时在渲染图中添加半透明的水印标识保证作品辨识度。设计思路上以车削加工的实际工况为核心，优先保证核心运动结构的装配合理性，对非核心的外壳、细节装饰做适当简化，既完整呈现天车式车削装置的整体布局与运动逻辑，也控制了整体模型的体量，适合作为教学演示、结构参考的三维素材，各部件之间的装配约束完全符合机械设计的装配规范，可直接用于运动仿真演示，直观展示滑台沿导轨进给、拖链随动防护、主轴装夹工件旋转的完整车削加工运动流程。
