带翼尖与襟翼结构的固定翼无人机设计

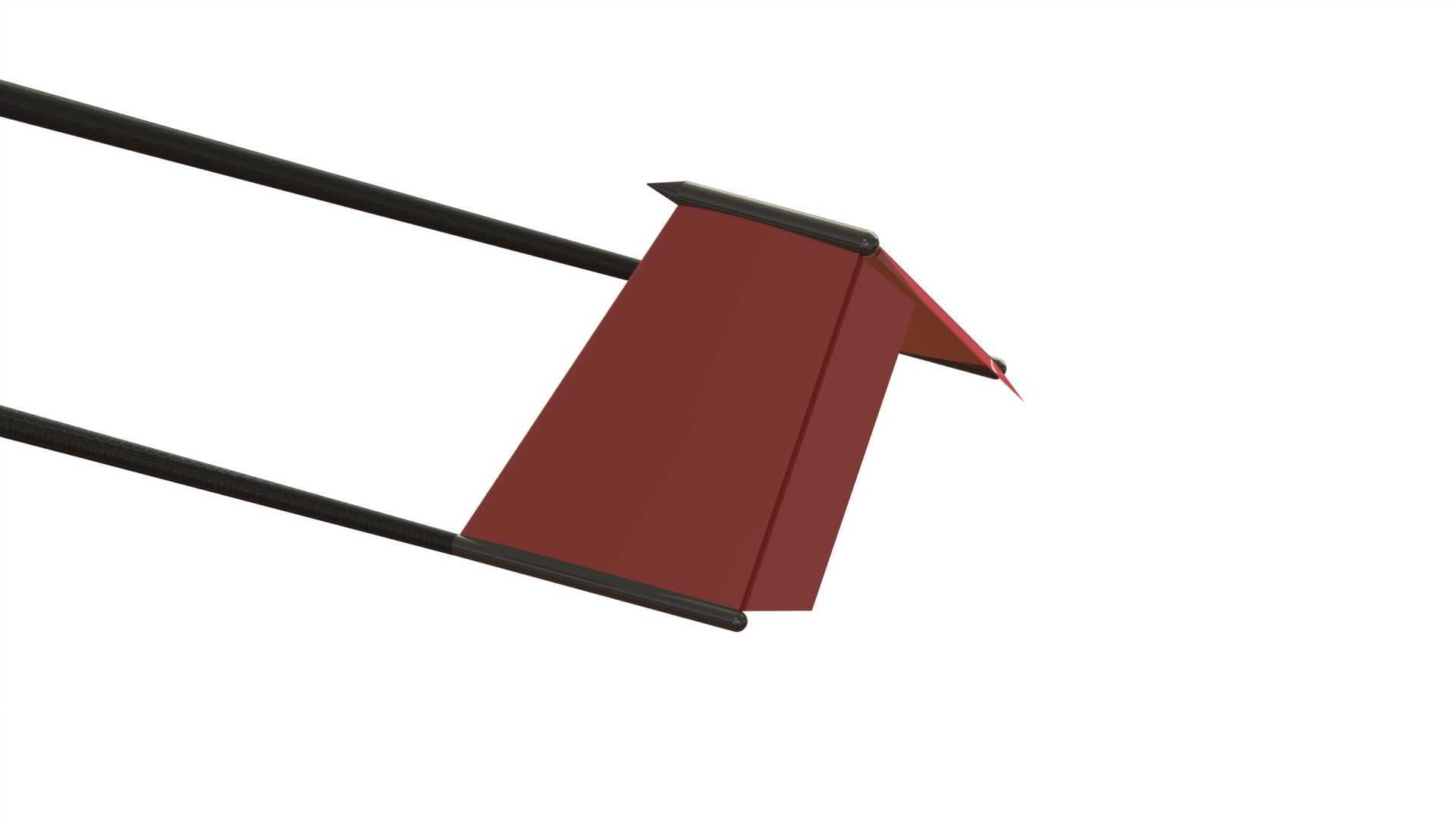

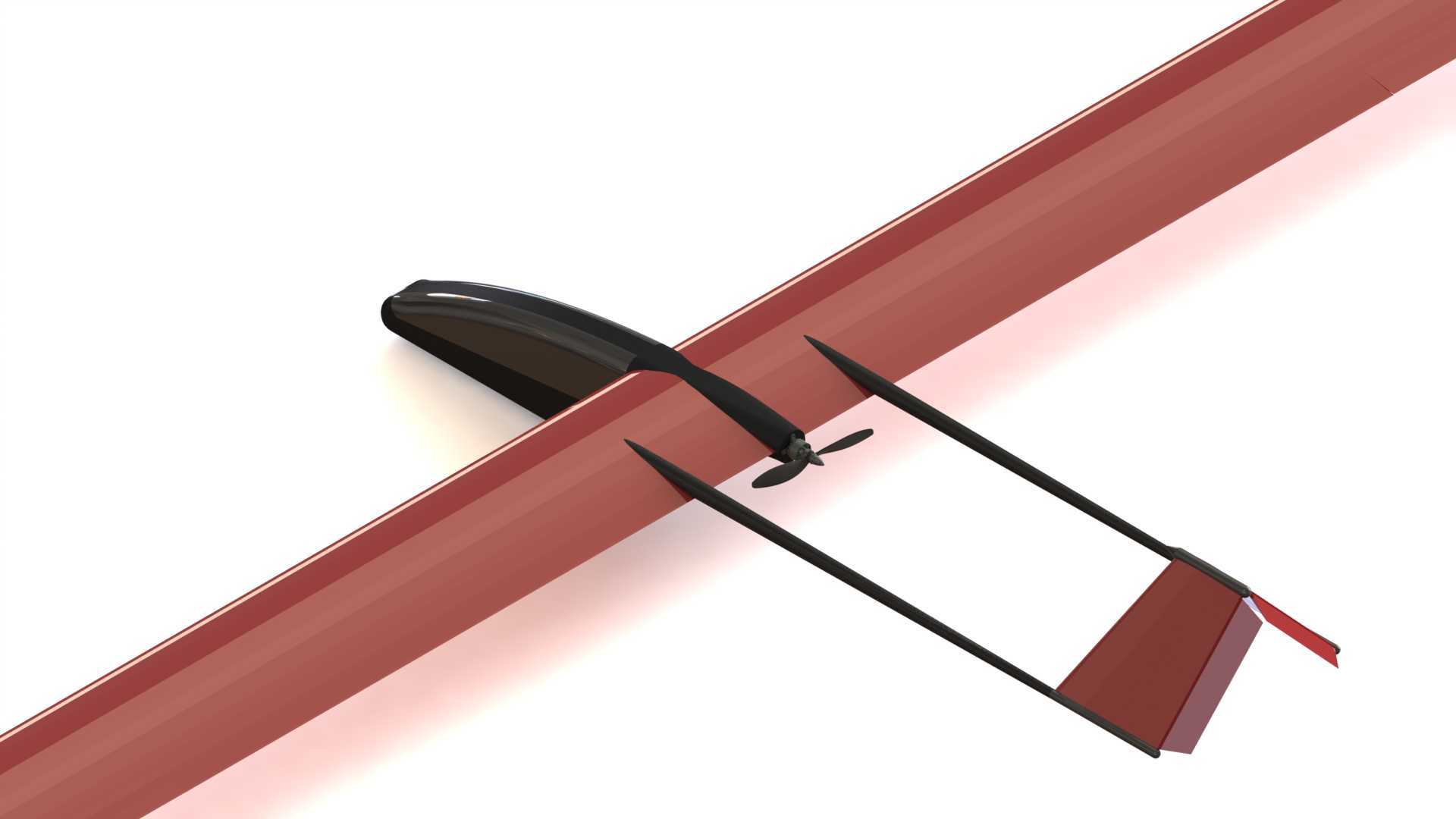

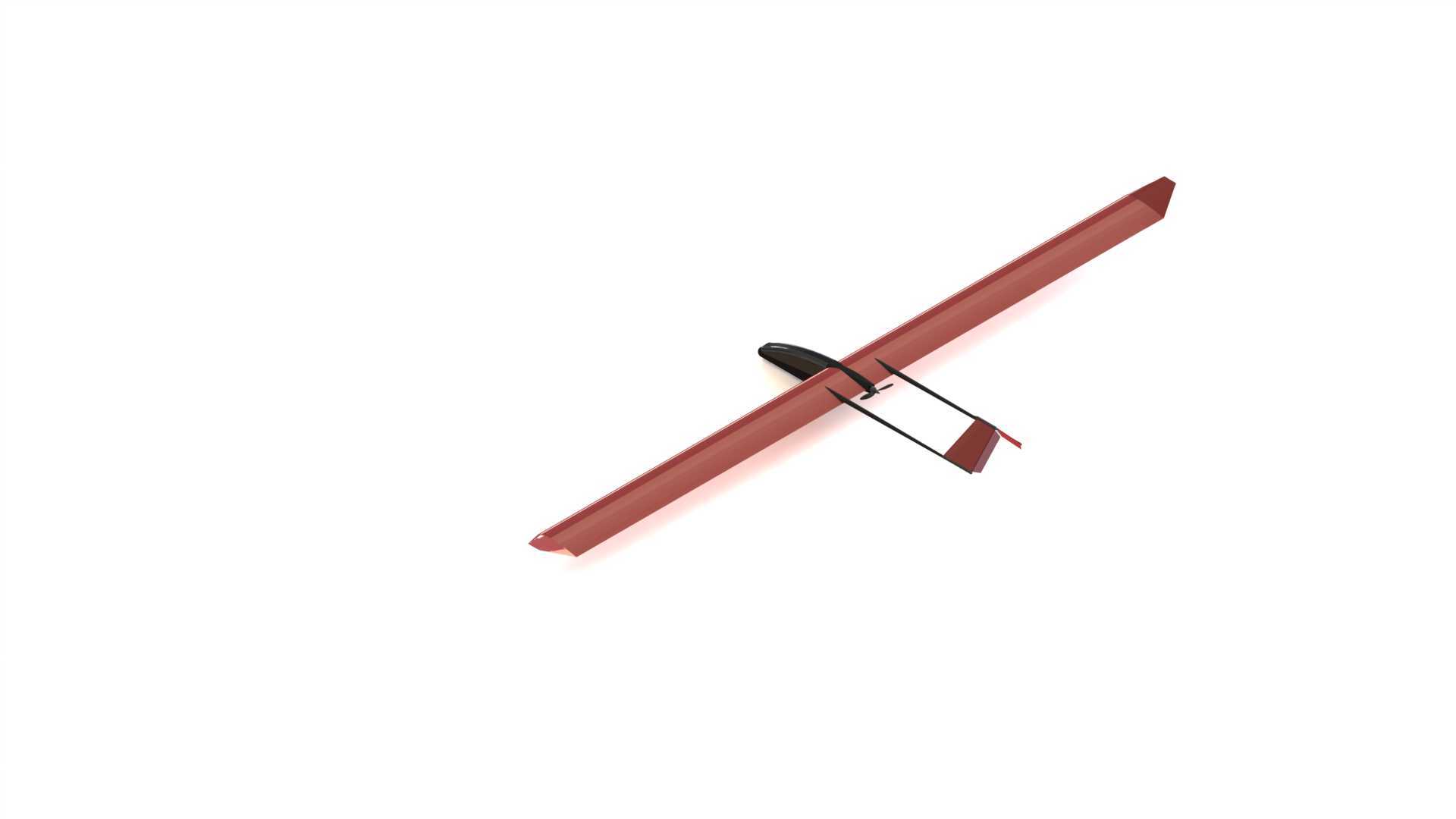

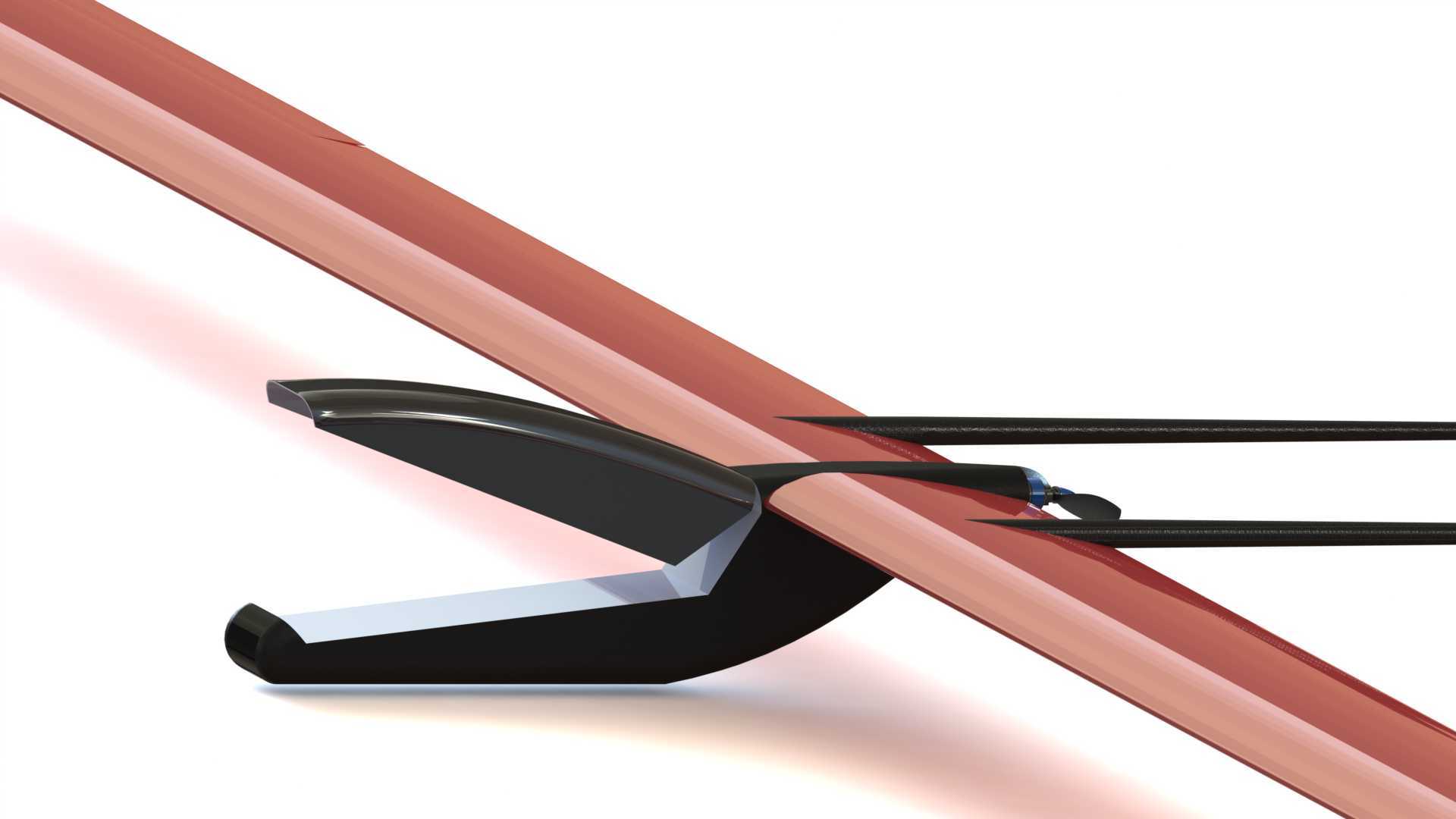

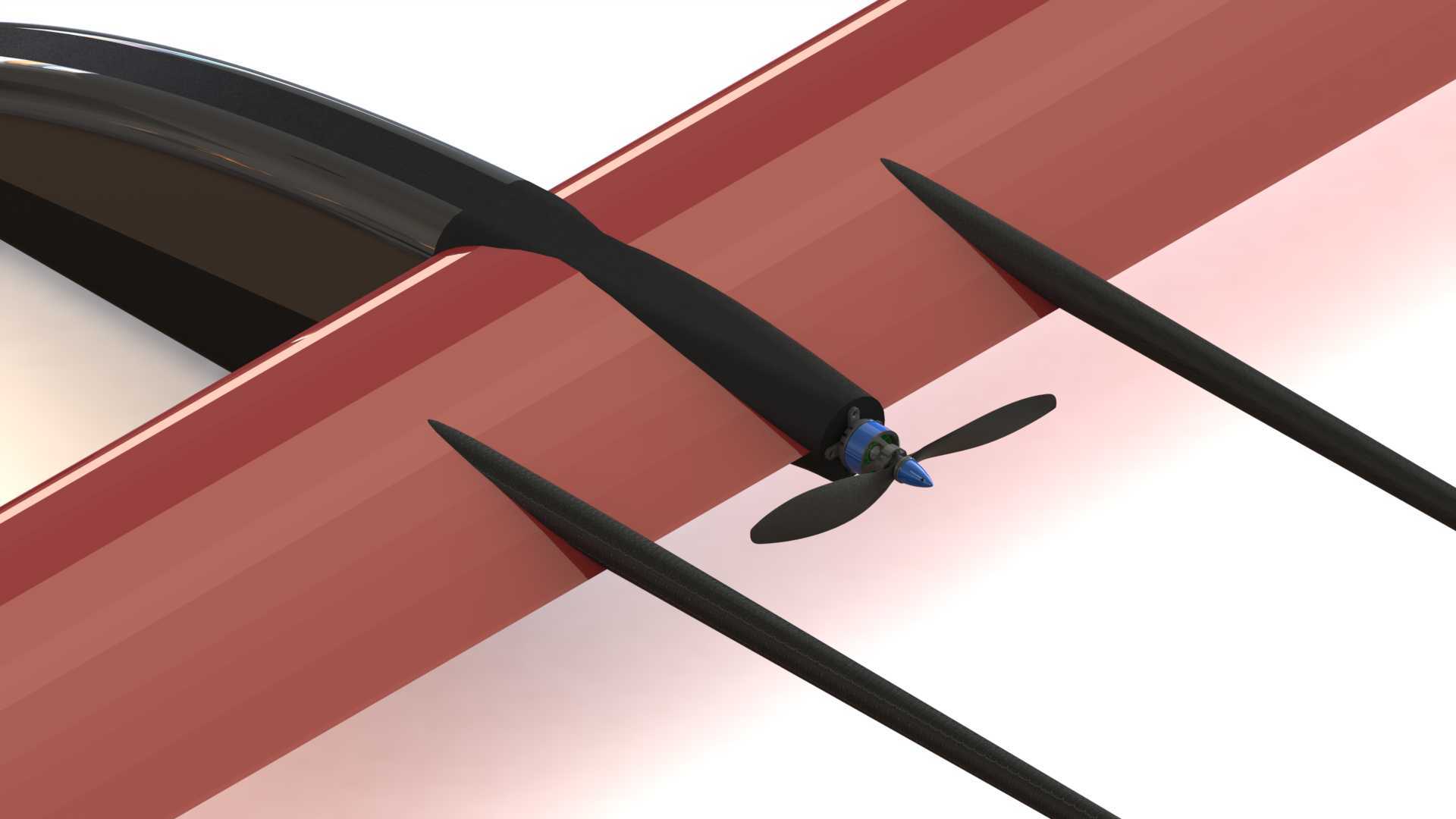

这款固定翼飞行器的结构设计，核心围绕低速低空飞行场景的气动优化展开，在常规固定翼布局基础上新增翼尖与襟翼构件，适配航模试飞、低空航拍作业、小型气象探测等多类实际使用场景。从实际用途来看，该构型既可以作为航空爱好者的航模改装基底，也能为小型民用固定翼无人机的结构迭代提供参考，翼尖构件的加入能够有效削弱翼尖涡流带来的诱导阻力，在同等动力输出条件下提升巡航阶段的留空时长，襟翼结构则可以在起降阶段改变机翼弯度，降低失速速度，缩短起降所需的滑跑距离，适配场地条件有限的野外作业场景。设计过程中优先考虑了结构的易加工性，机翼主体采用平直翼构型，翼梁沿展向布置，预留了与机身中段的快拆接口，方便运输过程中拆解收纳，翼尖构件与机翼主体采用插接配合，安装边界控制在机翼展向最外侧5%的区间内，不会占用机翼中部的设备安装空间，襟翼布置在机翼后缘内侧，通过铰接结构与机翼主体连接，预留了舵机安装位与传动连杆的走线路径，不需要对机翼主体结构做二次切削改造。外形尺寸方面，整机展长控制在1.2米量级，机身长度0.8米左右，翼尖构件单段长度不超过60毫米，突出机翼上表面的高度控制在15毫米以内，不会对整机的重心分布造成明显偏移，襟翼的弦长占机翼总弦长的20%，偏转角度范围预留0到30度的调节区间，既满足低速起降的增升需求，也不会在巡航阶段带来过大的寄生阻力。结构细节上，机头位置预留了动力舱安装空间，适配小型前置螺旋桨动力系统，尾翼采用常规平尾加垂尾的构型，垂尾后缘预留方向舵安装位，与襟翼、副翼的舵机走线统一汇集到机身中段的设备舱内，机身底部预留了任务载荷挂载点，可根据使用需求搭载小型摄像模块或者气象传感模块，整体结构的受力路径清晰，机翼升力通过翼梁传递到机身隔框，尾翼的气动载荷通过尾撑杆传递到机身主承力结构，各连接位置的受力均匀，不会出现局部应力集中的问题，适合采用轻木、泡沫加碳纤维蒙皮的常规航模加工工艺制作，也可以通过3D打印制作小比例验证样机，用于气动性能的实际试飞验证。
